Toro RT1200 Manuel De L'utilisateur page 82

3. Débranchez le connecteur à 4 douilles du câble de
détection de tension du connecteur à 4 broches au
sommet de l'alternateur
Débranchement des
connecteurs du module
ordinateur

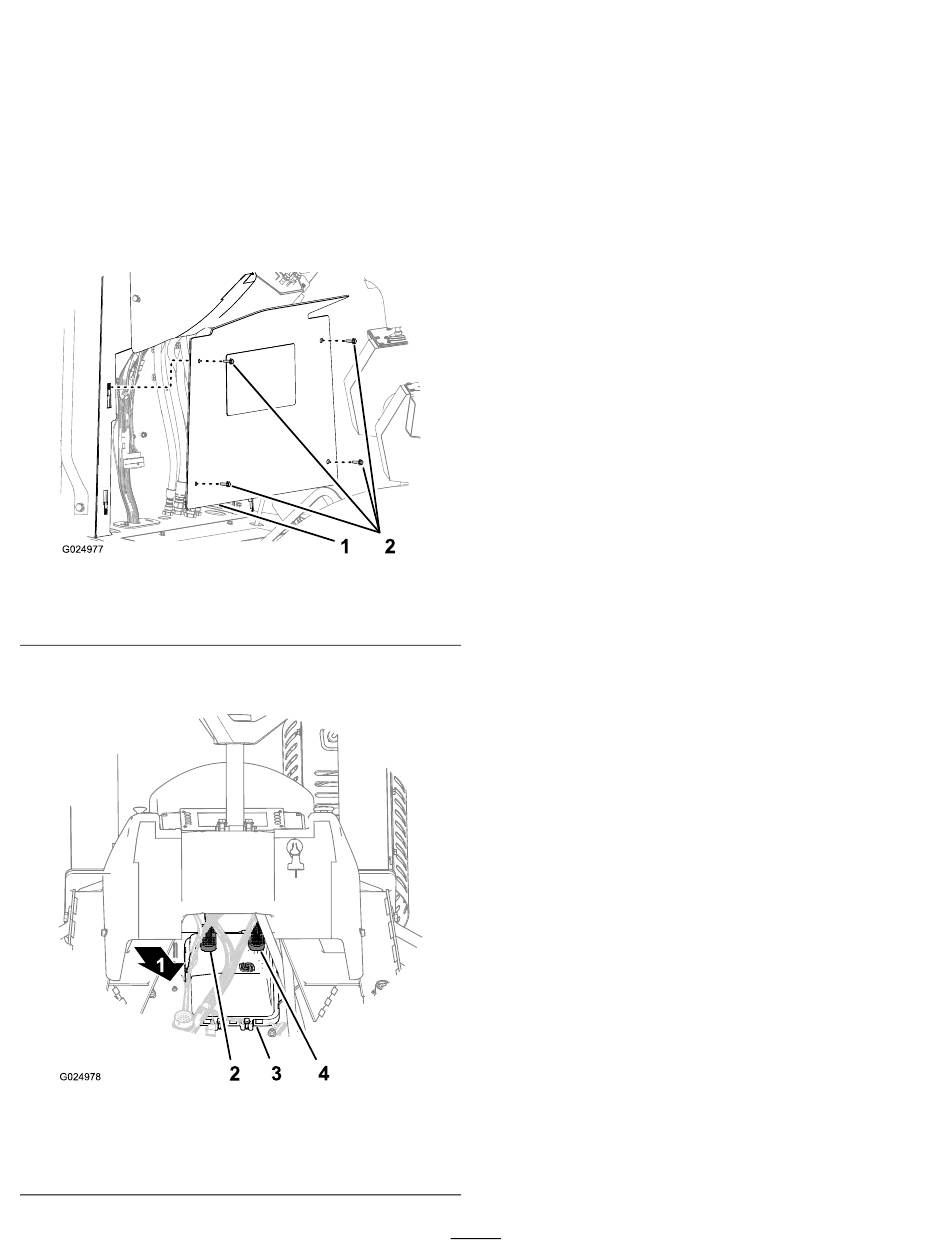

1. Retirez les 4 boulons à embase hexagonale (6 x 20 mm)
qi fixent le panneau de console inférieur à la console,
et déposez le panneau
Figure 116
1. Panneau de console
inférieur
2. Débranchez le connecteur à 50 douilles (CPU 1) au dos
du module ordinateur
Figure 117
1. Vers l'avant
2. Connecteur à 50 douilles
(CPU 1)
(Figure 115).
(Figure 116).
2. Boulons à embase
hexagonale (6 x 20 mm)
(Figure 117).
3. Module ordinateur
4. Connecteur à 38 douilles
(CPU 2)
3. Débranchez le connecteur à 38 douilles (CPU 2) au dos
du module ordinateur
Branchement des connecteurs
du module ordinateur
1. Branchez le connecteur à 38 douilles (CPU 2) au dos
du module ordinateur
2. Branchez le connecteur à 50 douilles (CPU 1) au dos
du module ordinateur
3. Alignez le panneau inférieur devant la console
116).
4. Fixez le panneau à la console au moyen des 4 boulons
à embase hexagonale (6 x 20 mm).
Connexion du câblage de
l'alternateur
1. Vérifiez que le coupe-batterie est en position désactivée;
voir Coupe-batterie (page
2. Branchez le connecteur à 4 douilles du câble de
détection de tension au connecteur à 4 broches au
sommet de l'alternateur
3. Fixez la borne du câble de charge au goujon au dos de
l'alternateur
4. Fixez le câble de charge au goujon avec l'écrou
et la rondelle.
5. Recouvrez la borne et le goujon avec le capuchon du
câble de charge
Mise hors service de la
machine
1. Tournez le coupe-batterie en position activée; voir
Coupe-batterie (page
2. Reposez le panneau droit; voir
latéraux (page 50).
82
(Figure 117).
(Figure 117).
(Figure 117).
23).
(Figure 115).
(Figure 115).
(Figure 115).
23).
Pose des panneaux
(Figure
