3. Appuyez sur le bouton de chaque verrou,
c'est-à-dire sur la partie comportant le barillet de
serrure (Figure 60).

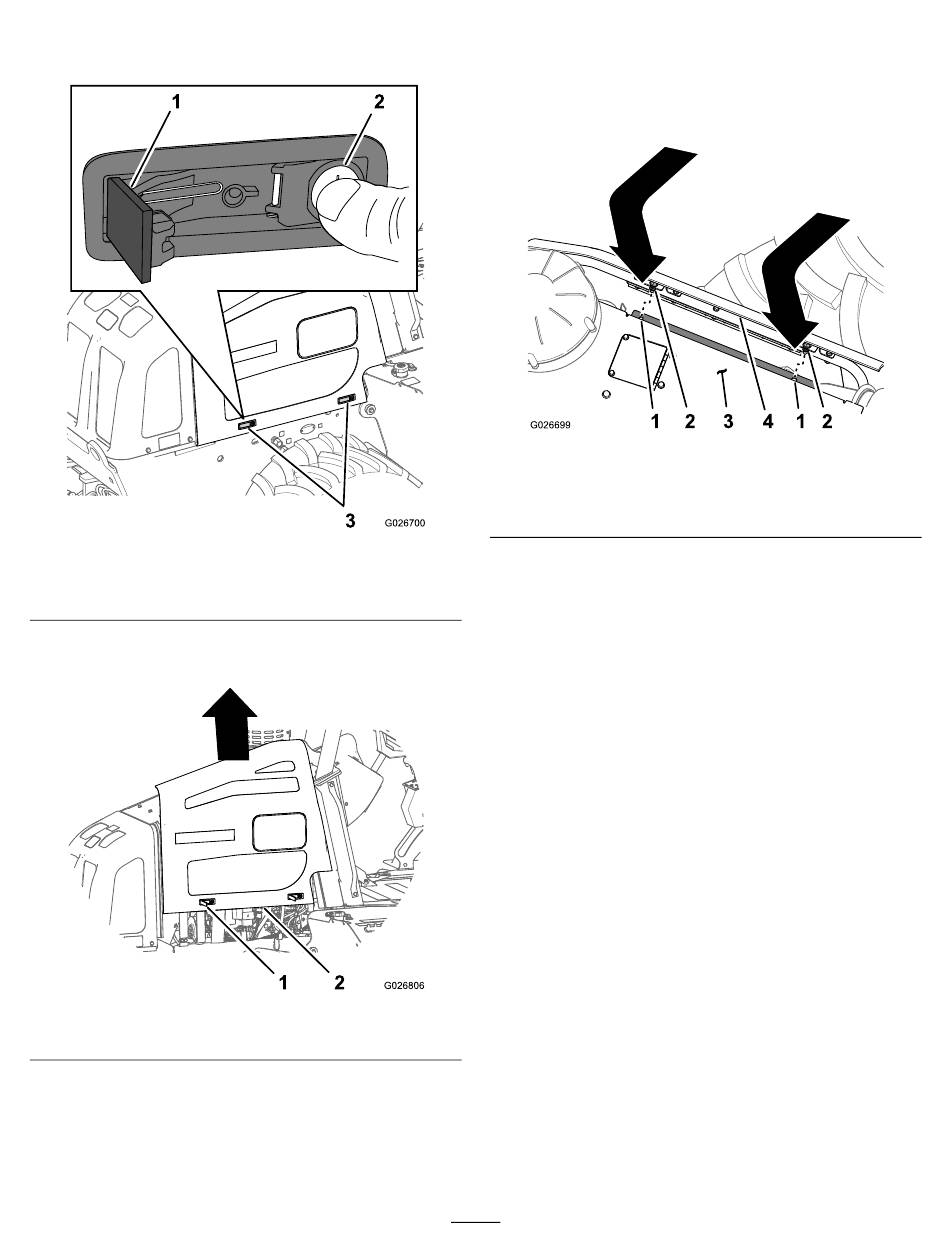

Figure 60
1. Levier de fermeture
2. Bouton de verrou
4. Soulevez le panneau pour le déposer de la machine
(Figure 61).
Figure 61
1. Verrou
3. Verrou de panneau latéral
2. Panneau latéral
Pose des panneaux latéraux
1. Alignez le panneau latéral sur le cadre de la machine.
2. Alignez le boulon de fixation au sommet du panneau
latéral et le trou dans la bride de support du panneau
de capot (Figure
1. Trou (bride de support de
panneau de capot)
2. Boulon de fixation
3. Exercez une légère pression contre le panneau au
niveau de l'un des verrous.
4. Fermez le verrou en appuyant sur le levier de fermeture
(Figure 60).
5. Répétez les opérations
6. Si la machine est équipée de la pelle rétrocaveuse,
procédez comme suit :
A. Faites pivoter la partie avant du marchepied à sa
position d'origine
B. Placez le trou du marchepied en face du trou de
son support
C. Insérez la goupille de retenue dans les trous.
50
62).
Figure 62
3. Panneau de capot
4. Panneau latéral
3 et 4 pour l'autre verrou.
(Figure 59).
(Figure 59).
