Kit d'échappement
Groupe de déplacement RT1200
N° de modèle 131-2814
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Montage
1
Préparation à l'installation du
kit d'échappement
Aucune pièce requise
Procédure
1. Placez la machine sur un sol plat et horizontal.
2. Abaissez tous les accessoires, coupez le moteur et
enlevez la
CLÉ DE CONTACT
3. Déposez le panneau latéral droit en vous reportant au
Manuel de l'utilisateur de la machine.
4. Laissez complètement refroidir le système
d'échappement.
2
Dépose du panneau d'auvent
droit
Aucune pièce requise
Débranchement de la batterie
1. Tournez le
-
COUPE
BATTERIE
voir le Manuel de l'utilisateur de la machine.
2. Déposez les 2 caches des trous dans le couvercle de
la batterie
(Figure
1).
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
.
en position hors tension;
Enregistrez votre produit à www.Toro.com.
Instructions de montage
Remarque: Le couvercle de la batterie est situé entre
le siège de l'utilisateur et le tablier arrière du système
ROPS.

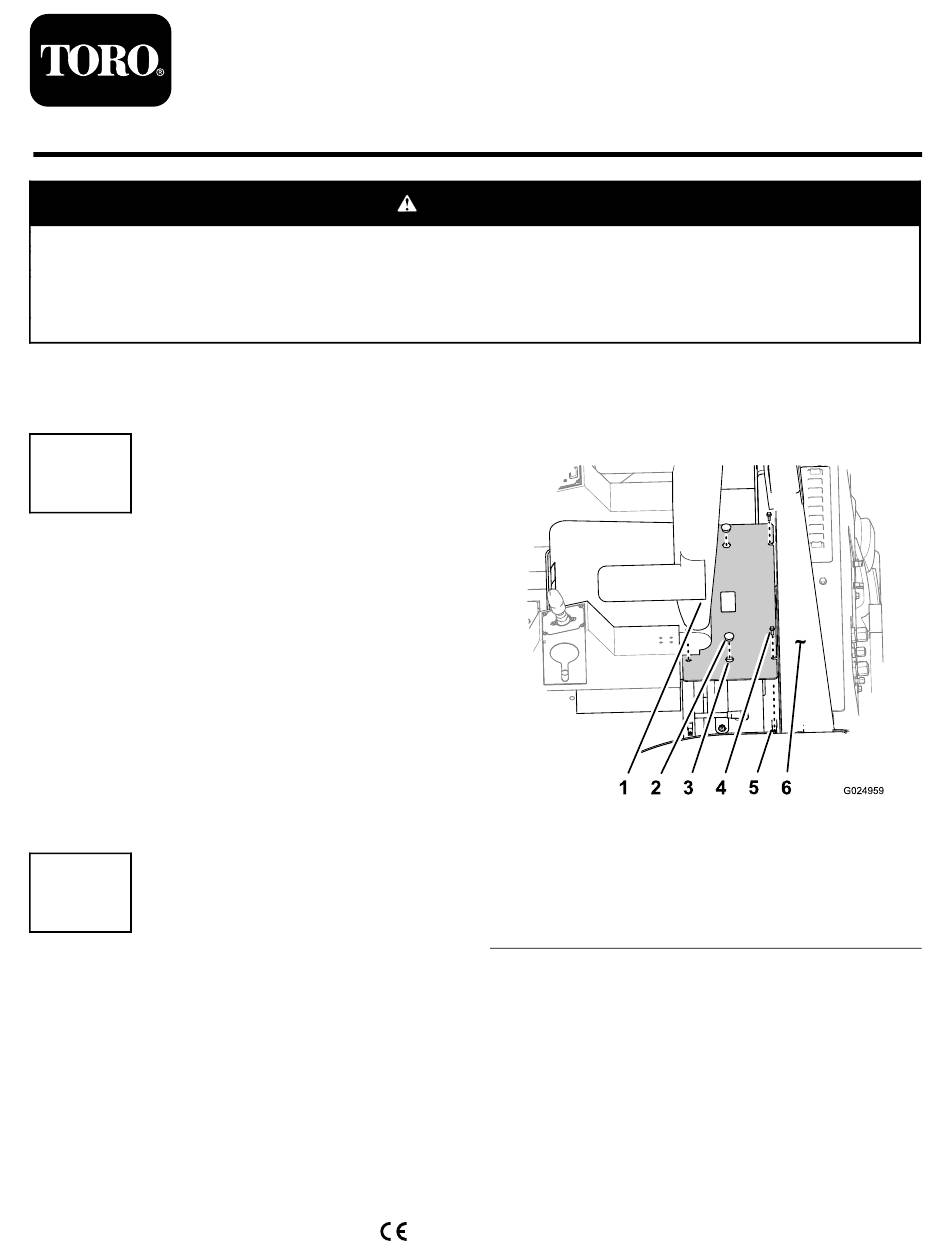

Figure 1
1. Siège de l'utilisateur
2. Cache
3. Trou (couvercle de
batterie)
3. Retirez les 4 boulons à embase (5/16 x 1 po) qui fixent
le couvercle de la batterie à la plate-forme du ROPS
(Figure
1).
4. À l'aide des passages de doigt, soulevez le couvercle
de la batterie pour le déposer de la plate-forme ROPS
(Figure
1).
5. Retirez l'écrou à rondelle-frein (3/8 po) qui fixe le
câble négatif et la cosse à anneau à la tige négative de la
batterie, et débranchez les câbles de la batterie
2).
Traduction du texte d'origine (FR)
Tous droits réservés *3395-586* A
Imprimé aux États-Unis
Form No. 3395-586 Rev A
4. Boulons à embase (5/16 x
1 po)
5. Écrou à clip
6. Tablier de ROPS
(Figure
