Montage- und Betriebsvorschrift
KAPITEL 7
FUNKTION FÜR
INSTALLATEUR
HINWEIS
HINWEIS
Radial-Rohrventilatoren – InlineVent
7.0 Funktionsbeschreibung RR..
Die Radial-Rohrventilatoren sind mittels Spannungsreduzierung drehzahlsteuerbar. Die Leistungsanpassung durch
Spannungsreduzierung kann mit Phasenanschnittsgeräten oder Trafos (TSW..) erfolgen. Beim Einsatz von elektroni-
schen Stellern oder Reglern (ESU../ESA..) können sich im niedrigen Drehzahlbereich elektromagnetische Motorgeräu-
sche (Brummen) einstellen. Dies ist bei Einsatz von Trafo-Regelgeräten nicht der Fall. Bei geräuschkritischen Installatio-
nen sollte deshalb diese Lösung bevorzugt werden.
Für ausreichende Motorkühlung und Sicherstellung der Funktion muss eine Mindestdrehzahl/-Spannung, die auch von
bauseitigen Widerständen, Winddruck u.a.m. abhängig ist, eingehalten werden.
Bei der Bemessung der Steuergeräte ist zu beachten, dass innerhalb des geregelten Spannungsfeldes Stromspitzen
auftreten können. Die Steuergeräte sind deshalb entsprechend unseren technischen Angaben zu dimensionieren. Pas-
sende Steuergeräte werden als Zubehör angeboten.
HINWEIS!
Bei den Ventilator-Typen RR 100 C bis 160 C, RR 200 A und RR 250 A ist zusätzlich über den Drehzahlum- u.
Ein-/Ausschalter DS 2/2 (Zubehör) ein zweitouriger Betrieb möglich.
HINWEIS!
Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer-
störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel-
geräte, entfallen Garantie- und Haftungsansprüche.

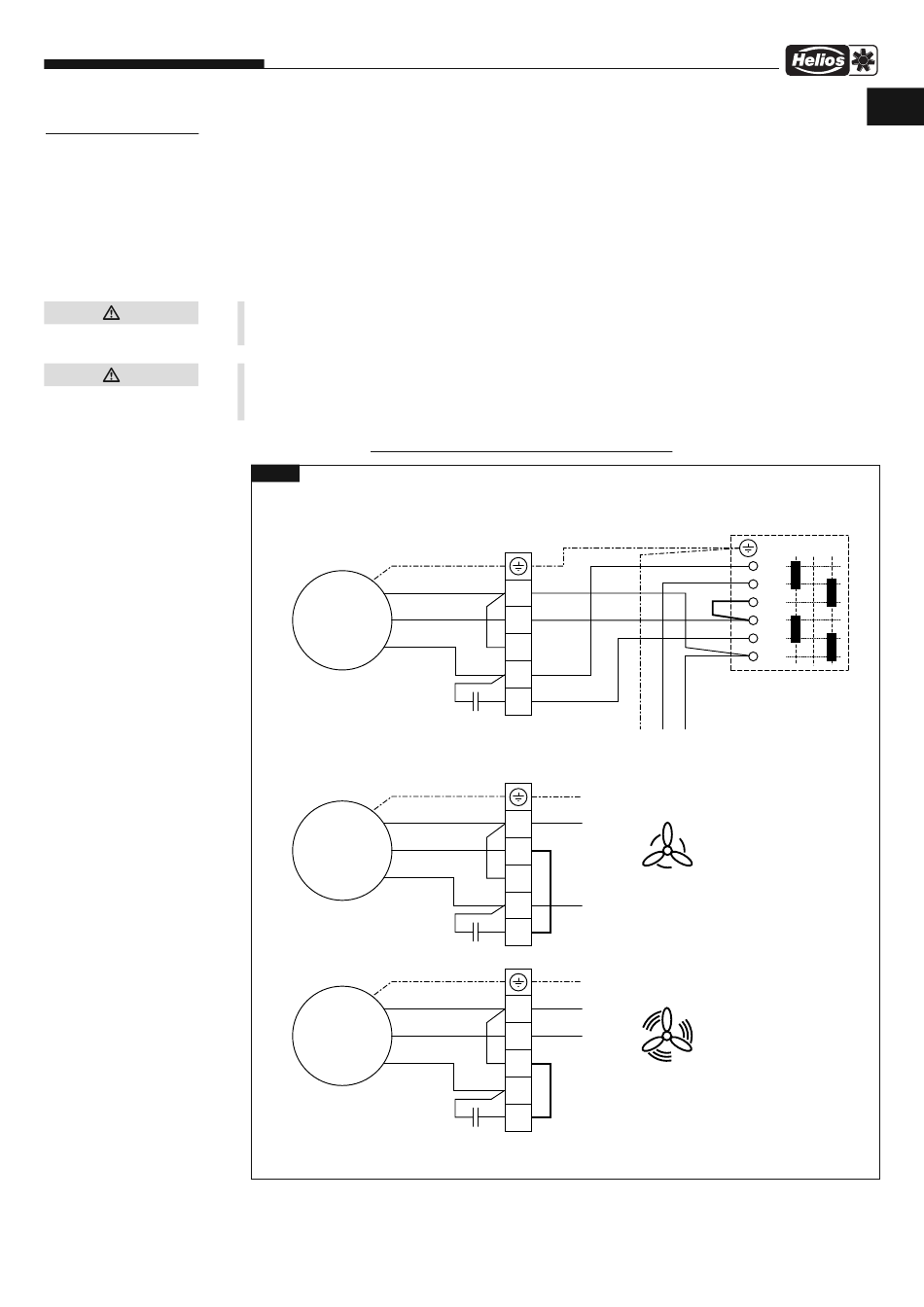

7.1 Schaltplan SS-934.1 für Typen RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A
Abb.4
M
1~
YEGN BU BN
gelb-grün blau braun
yellow-green blue brown
jaune-vert bleu brun
M
1~
M
1~
85068 002 SS-934,1 21.12.09
RR..
®
YEGN
BK
N
BU 1
BN 2
3
BK
4
schwarz
black
noir
YEGN
BK
N
BU
1
BN
2
3
4
YEGN
BK
N
BU
1
BN
2
3
4
7
DS2/2
PE L1 N
PE
N
L1
PE
N
L1
D
SS-934.1
1 0 2
2
1
4
6
5
8
