Notice de montage et d'utilisation
NOTE
NOTE
CHAPITRE 3
DONNÉES TECHNIQUES
Ventilateurs centrifuges – InlineVent
Si la durée de stockage est supérieure à trois mois, une vérification est à effectuer sur le moteur avant toute mise en
service. En cas de réexpédition (longues distances, voies maritimes, etc.), vérifier que l'emballage est bien approprié
aux conditions de transport. Les dommages dus à de mauvaises conditions de transport ou de stockage, à une utilisa-
tion anormale sont sujets à vérification et contrôle et entraînent la suppression de la garantie Helios.
2.5
Performances
La plaque signalétique indique la puissance électrique requise ; l'appareil doit être raccordé à l'alimentation électrique
locale. Les vitesses du ventilateur ont été testées selon la norme DIN EN ISO 5801.
NOTE !
La valeur du courant max. peut varier et dépasser le courant nominal !
Veiller à respecter les données de la plaque signalétique !
2.6
Données acoustiques
Les données acoustiques données ont été mesurées à différentes distances en champ libre. Le niveau sonore peut
varier par rapport aux spectres sonores indiqués dans le catalogue étant donné qu'il dépend, entre autre, du pouvoir
d'absorption du local et de la situation d'installation.
2.7
Sens d'écoulement de l'air et de rotation
Les ventilateurs RR ont un seul sens de rotation non modifiable. Le sens d'écoulement et le sens de rotation sont
indiqués par des flèches. Le sens d'écoulement est déterminable selon l'installation.
2.8
Protection contre tout contact accidentel
- Les ventilateurs centrifuges RR sont livrés de série sans grille de protection. Selon le sens de montage, une protection
contre tout contact accidentel peut être nécessaire côté aspiration et/ou extraction. Les grilles de protection
adéquates sont disponibles en tant qu'option.
- Les ventilateurs intégrés dans un système (réseau aéraulique ou machine fermée) ne nécessitent pas de grille de
protection si le système présente une sécurité équivalente. Il est précisé que l'exploitant est responsable du respect
des normes en vigueur et peut être mis en cause en cas d'accident lié à l'absence des dispositifs de sécurité.
2.9
Protection moteur
Tous les modèles sont équipés d'un thermocontact monté en série dans le bobinage qui s'ouvre en cas de surchauffe
et se referme automatiquement après refroidissement.
NOTE !
Le thermocontact se déclenche lors d'un fonctionnement anormal du ventilateur.
Si le thermocontact (arrêt) se déclenche fréquemment, le ventilateur doit être vérifié par un électricien (voir
chapitre 1.4).
2.10 Formation des condensats
Lors d'utilisation périodique, en cas de circulation d'air humide ou chaud et lors de changement de température (fonc-
tionnement discontinu), des condensats se formant à l'intérieur du moteur doivent correctement être évacués. Si des
condensats se forment au niveau de la gaine ou du boîtier du ventilateur, prendre des précautions nécessaires (poches
d'eau, drainage) lors de l'installation. Le moteur ne doit être exposé à l'eau dans aucun cas.
3.0

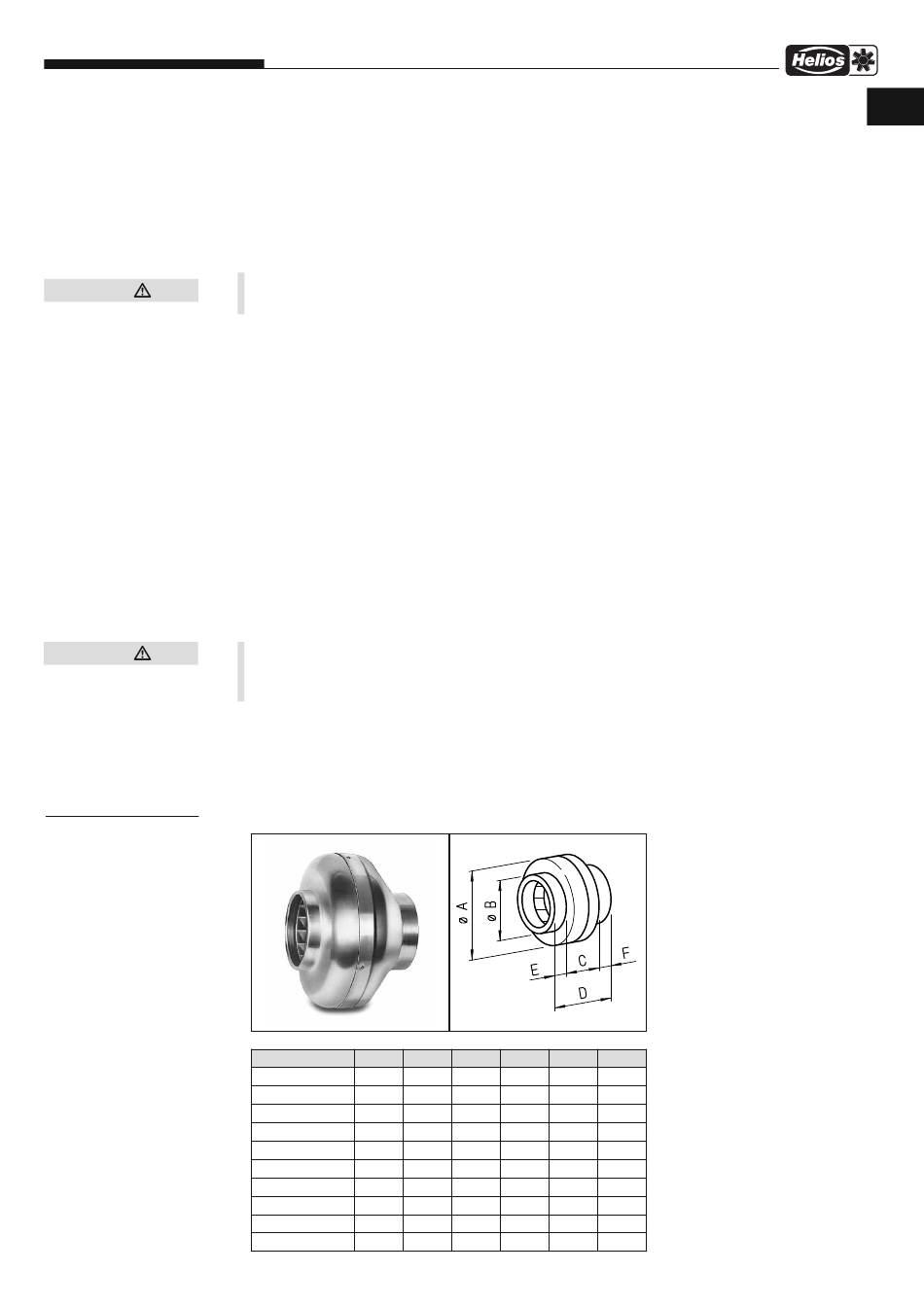

Vue d'ensemble des modèles InlineVent RR..
Ø A
243
RR 100 A
243
RR 100 C
243
RR 125 C
271
RR 160 B
345
RR 160 C
345
RR 200 A
345
RR 200 B
345
RR 250 A
345
RR 250 C
402
RR 315
RR..
®
Dim. en mm
Ø B
C
D
E
99
136
188
26
99
136
188
26
124
134
188
27
159
133
195
30
159
164
226
30
199
160
228
33
199
160
228
33
249
160
228
33
249
160
228
33
314
185
257
32
3
InlineVent RR
Séries
RR 100 A
RR 100 C
RR 125 C
RR 160 B
RR 160 C
RR 200 A
RR 200 B
RR 250 A
RR 250 C
RR 315
Roue à action à haut rendement (matière
F
synthétique, RR 315: acier galvanisé)
26
26
27
32
32
35
35
35
35
40
F
N° réf. 5653
N° réf. 5654
N° réf. 5655
N° réf. 5656
N° réf. 5657
N° réf. 5658
N° réf. 5659
N° réf. 5652
N° réf. 5660
N° réf. 5920
