6.2 Installation

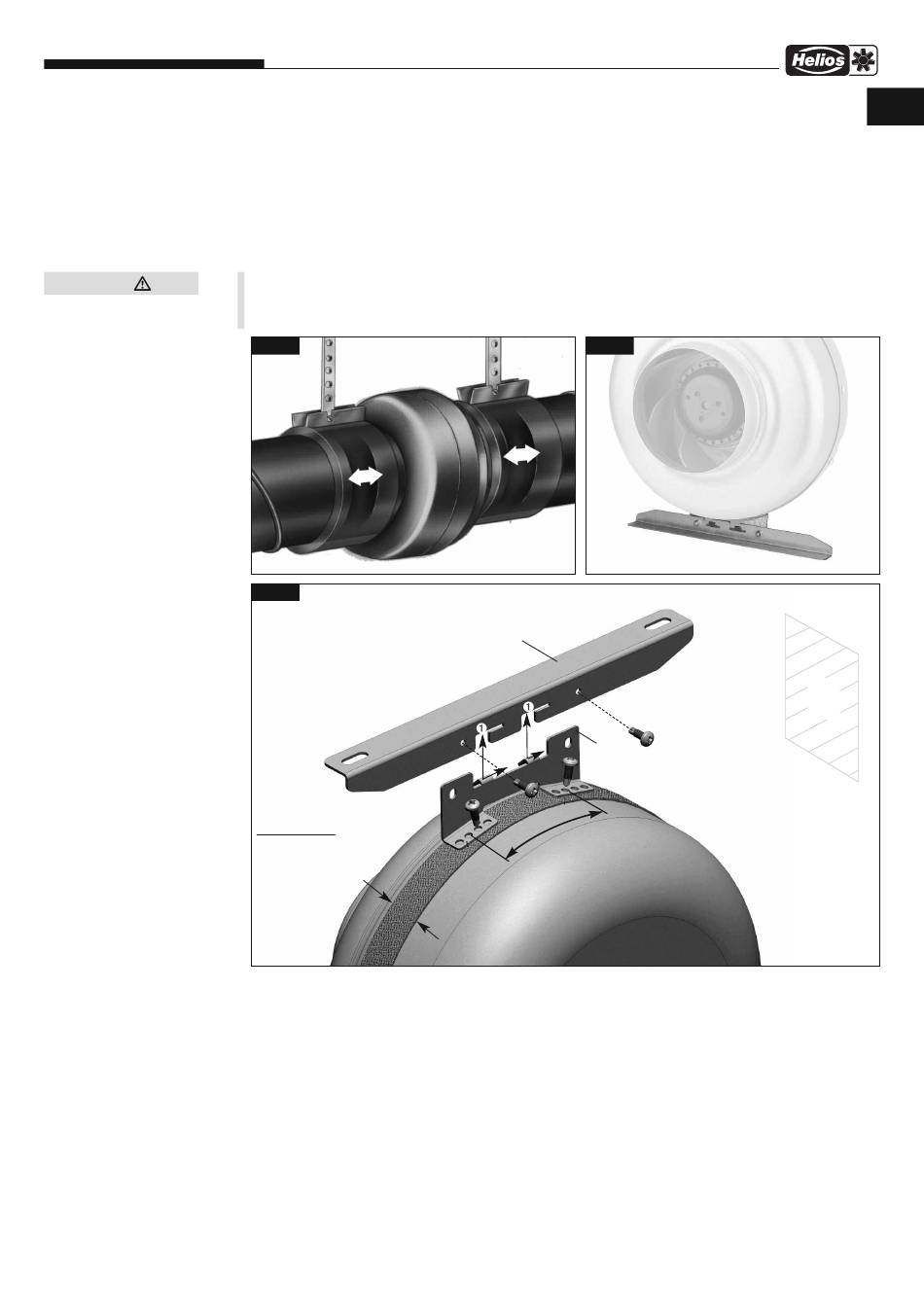

Lors de l'installation, veiller à limiter la transmission de bruits par vibration. Il est donc conseillé de prévoir des colliers de
fixation BM.. (fig. 1) (voir section accessoire 3.2).
La console de montage MK 4 (fig. 2/3) (voir section accessoire 3.2) est un moyen facile de monter le ventilateur au mur
ou au plafond. Insérer des supports élastiques entre le mur/le plafond et la console de montage pour éviter toute trans-
mission de vibrations. Pour une installation en gaine, il est également nécessaire de laisser en amont et en aval de l'ap-
pareil une longueur de gaine droite suffisante. Cette disposition évite des chutes de rendement et l'augmentation de
l'intensité sonore.
NOTE !
La performance max. du ventilateur ne sera atteinte que si l'entrée ou la sortie d'air a normalement été dimen-
sionnée lors de l'installation.
Pour un refroidissement suffisant du moteur, il est nécessaire d'assurer des surfaces de passage d'air au moins égales
à 20 %.
Fig. 1
Fig. 3
Console für Wand oder Deckenmontage
Mounting rail for wall or ceiling suspension
Rail support pour montage au mur ou au plafond
schraffierter Bereich:
hatched area:
Zone hachurée:
- Montagezone für Winkel
- Assembly area for
bracket
- Zone de montage
pour équerre
RR..
®
Fig. 2
Winkel
Bracket
—
Équerre
—
V
Schraubenposition V, je nach
Baugröße des Ventilators wählen.
Screw position V, choose depending
on the size of the fan.
Position des vis V, à déterminer
selon taille du ventilateur.
5
Wand
Wall
Mur
4x Bohrschrauben
4x Self-tapping screws
4x vis autoforeuses
F
