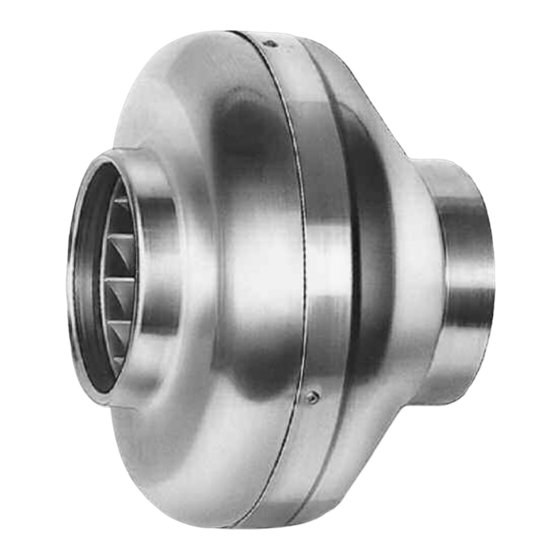

- Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 90 521.004 Radial-Rohrventilatoren InlineVent ® RR..
-
Page 2: Table Des Matières
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Page 3: Wichtige Informationen
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Page 4: Allgemeine Hinweise
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Page 5: Sendungsannahme
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Sendungsannahme Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren. Einlagerung Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu tref- fen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und... -
Page 6: Technische Daten
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® InlineVent RR.. Typenübersicht KAPITEL 3 InlineVent – Radial-Rohrventilatoren TECHNISCHE DATEN Baureihen RR 100 A Best.-Nr. 5653 RR 100 C Best.-Nr. 5654 RR 125 C Best.-Nr. 5655 RR 160 B Best.-Nr. 5656 RR 160 C Best.-Nr. -
Page 7: Zubehör
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Befestigungs-Verbindungsmanschette BM.. Montagekonsole MK.. Rohrverschlussklappe RSKK/RSK Außenwandverschlussklappe VK.. Außenwandabdeckgitter G / RAG.. -
Page 8: Lieferumfang/Konstruktiver Aufbau
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Die Radial-Rohrventilatoren RR bestehen aus einem Gehäuse, einem Laufrad, einem Elektromotor und der zugehörigen Befestigung des Motors im Gehäuse. Außen befindet sich zum Anschluss der Netzversorgung ein Klemmenkaten. Die INSTALLATION Ventilatoren werden als vollständig montierte Einheit zur Verfügung gestellt. -
Page 9: Elektrischer Anschluss / Inbetriebnahme
Ein-/Ausschalter DS 2/2 (Zubehör) ein zweitouriger Betrieb möglich. HINWEIS! HINWEIS Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer- störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- geräte, entfallen Garantie- und Haftungsansprüche. -
Page 10: Schaltplan Ss-934
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Schaltplan SS-934.1 für Typen RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A Abb.5 SS-934.1 1 0 2 YEGN DS2/2 YEGN blau braun schwarz gelb-grün yellow-green blue brown black jaune-vert bleu... -
Page 11: Reinigung
Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Thermokontakt (TK) hat ausgelöst Automatischer Wiederanlauf nach Abkühlung. För- dermittel-, Umgebungstemperatur prüfen... - Page 12 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
- Page 13 Helios Ventilation Systems INSTALLATION AND OPERATING INSTRUCTIONS NO. 90 521.004 Centrifugal in-line fans InlineVent ® RR..
- Page 14 ENGLISH Table of contents CHAPTER 1. SAFETY ..............Page 1 1.0 Important information .
-
Page 15: Important Information
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® Important information CHAPTER 1 In order to ensure complete and effective operation and for your own safety, all of the following instructions should be read carefully and observed. SAFETY This document should be regarded as part of the product and as such should be kept accessible and durable to ensure the safe operation of the fan. -
Page 16: General Information
All versions of this documentation must be observed, otherwise the warranty shall cease to apply. The same applies to liability claims against Helios. The use of accessory parts, which are not recommended or offered by Helios, is not GENERAL INFORMATION permitted. -
Page 17: Performance Data
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® start-up according to chapter 8. In case of reshipment (above all, over longer distances; e.g. by sea), it must be checked whether the packaging is suitable for the form and route of transport. Damages due to improper transportati- on, storage or putting into operation are not liable for warranty. -
Page 18: Inlinevent Rr
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® InlineVent RR.. type overview CHAPTER 3 InlineVent – centrifugal in-line fans TECHINCAL DATA Series RR 100 A Ref. no. 5653 RR 100 C Ref. no. 5654 RR 125 C Ref. -
Page 19: Accessories
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® Accessories The use of accessories not offered or recommended by Helios is not permitted. Any potential damage is not covered by warranty. Pipe clamps BM.. Mounting bracket MK.. Backdraught shutter... -
Page 20: Scope Of Delivery/Design
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® All of the following information and instructions are intended solely for authorised electricians! Scope of delivery/Design CHAPTER 6 The centrifugal in-line fans RR consist of a casing, impeller, electric motor and the associated mounting of the motor in the casing. -
Page 21: Electrical Connection / Start-Up
The use of third party products, especially other electronic devices, can lead to functional problems, the destruction of the controller and/or fan. If control units are used, which have not been approved by Helios, all warranty and liability claims shall lapse. -
Page 22: Wiring Diagram Ss-934
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® Wiring diagram SS-934.1 for types RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A Fig.5 SS-934.1 1 0 2 YEGN DS2/2 YEGN blau braun schwarz gelb-grün yellow-green blue... -
Page 23: Cleaning
Check mains voltage Check connection according to wiring diagram – Impeller blocked Clear blockage, clean, replace if necessary – Motor blocked Contact Helios customer services Fan does not turn – Mains voltage failure Check mains voltage (no longer turns) – Thermal contact (TK) has triggered Automatic restart after cooling. Check transport media, ambient temperature –... - Page 24 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
-
Page 25: Ventilateurs Centrifuges De Gaine
