Jeulin CCD 2 Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Spectrophotométrie

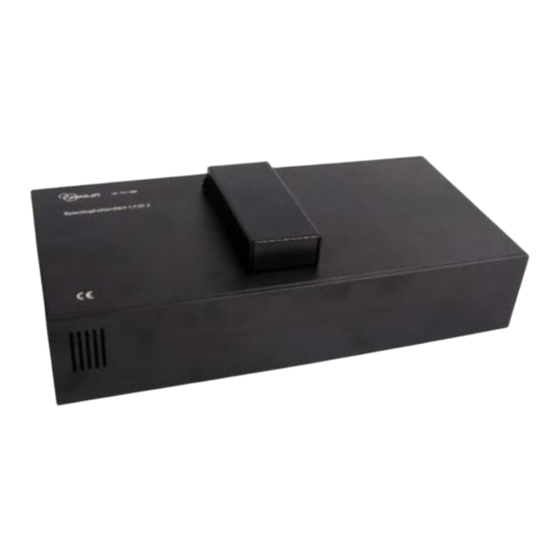

Spectrophotomètre CCD 2
Spectrophotometry
Spectrophotometer CCD2
Français – p 1
English – p 14
Version : 8107
Spectrophotomètre CCD 2
Spectrophotometer CCD 2
Réf :
701 606

Publicité

loading

Manuels Connexes pour Jeulin CCD 2

Sommaire des Matières pour Jeulin CCD 2

  • Page 1 Spectrophotométrie Spectrophotomètre CCD 2 Spectrophotometry Spectrophotometer CCD2 Réf : 701 606 Français – p 1 Spectrophotomètre CCD 2 English – p 14 Spectrophotometer CCD 2 Version : 8107...
  • Page 2 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 1. Avant-propos et description Chère cliente, cher client, nous vous remercions d'avoir choisi notre Spectrophotomètre CCD2 pour réaliser vos TP. Avec le Spectrophotomètre CCD2 et son logiciel, quelques clics suffisent pour réaliser et exploiter vos acquisitions.
  • Page 3 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 4- Le message suivant va apparaître, cliquer sur exécuter : 5- Une fois le logiciel lancé, la fenêtre suivante apparaît et la source lumineuse du spectrophotomètre s’allume : 1.1.5 Allure du spectre émis par la source lumineuse Le spectre émis peut avoir deux allures distinctes sans impacter la mesure.
  • Page 4 Si l’allure du spectre émis brut est différente de ces deux captures, alors, il est possible que l’une de vos sources lumineuses doive être remplacée. Contacter notre S.A.V. par email (sav@jeulin.fr) en envoyant votre capture d’écran et le temps d’intégration indiqué avec ajustement automatique activé.
  • Page 5 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 2.1.2 En mode déconnecté Vous pouvez utiliser l’appareil en mode déconnecté. Pour cela, brancher l’appareil sur le poste de votre choix et procéder à un clic droit dans le poste de travail sur « Logiciels spectro ».
  • Page 6 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 Prise en compte du noir Le boîtier du spectrophotomètre peut, dans le temps et par usure, se déformer légèrement. Afin de compenser le bruit optique, dit « bruit noir » dû à la lumière non désirée reçue par le capteur, procéder à...
  • Page 7 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 Spectre émis en situation de source lumineuse + filtre : bleu / vert. En cliquant sur le bouton : puis en faisant un clic droit sur le fond du graphique, vous pouvez obtenir l’image ci-dessous.
  • Page 8 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 Insérez une cuve ou un filtre à étudier. Observer les spectres d’absorbance et de transmittance pour toutes les longueurs d’onde en temps réel. Pour figer la courbe, entrez un nom de solution (ou de filtre) et cliquez sur «...
  • Page 9 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 2.2.3 Beer-Lambert La loi de Beer-Lambert est souvent utilisée pour déterminer la concentration d’une solution inconnue. Pour toute expérience dans cet onglet, il est indispensable de laisser la source lumineuse allumée durant 20 minutes avant toute acquisition. En effet, vous allez avoir besoin d’une source stabilisée afin de comparer les absorbances, à...
  • Page 10 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 Exemple de résultat : Échelle de teinte (KMnO Expérience de Beer-Lambert pour solutions de KMnO de concentrations C=0mol.L à C =20.10 mol.L par pas de 2.10 mol.L 2.2.4 Cinétique Le suivi cinétique d’une solution permet de déterminer le temps de demi-réaction. Son intérêt est de fournir une échelle des temps caractéristique du système étudié.
  • Page 11 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 Pour procéder au suivi cinétique de votre solution, préparer la solution à suivre et positionner la cuve dans le porte-cuve. Choisir « absorbance » ou « transmittance » en fonction de la variable à suivre et entrer une à...
  • Page 12 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 2.2.5 Cinétique 3D À travers l’onglet cinétique 3D, procéder à un suivi cinétique pour toutes les longueurs d’onde en fonction du temps. L’onglet se décompose en plusieurs zones : Etape 1 : Calibration (identique aux onglets précédents) Etape 2 : Réglage des paramètres d’acquisition...
  • Page 13 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 1. Spectre en temps réel 2. Spectre : A=f() représenté à l’instant t choisi à l’aide du curseur : 3. Cinétique A=f(t) représentée pour la valeur de la longueur choisie à l’aide du curseur situé...
  • Page 14 Spectrophotométrie Spectrophotomètre CCD 2 Réf :701 606 À noter : Les expériences avec présence de gaz dans les solutions ne permettent pas une étude en situation d’intensité lumineuse stable dans le temps. En effet, le trajet optique est modifié par la présence de bulles. Ainsi, nous déconseillons, par exemple, l’expérience : H 4.
  • Page 15 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 1. Foreword and Description Dear customer, we would like to thank you for choosing our Spectrophotometer CCD2 to carry out your PWs. With the Spectrophotometer CCD2 and its software, consummate and operate your acquisitions with few clicks of your mouse.
  • Page 16 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 4- The following message appears, click Run: 5- Once the software is running, the following window appears and the light source of the spectrophotometer lights up: 1.1.5 Pace of the Spectrum Emitted by the Light Source The spectrum emitted can have two distinct paces without impacting the measurement.
  • Page 17 If the pace of the raw spectrum emitted is different from these two screenshots, then you may need to replace of your light sources. Contact our After-Sales Service by mail (sav@jeulin.fr) by sending your screenshot and the indicated integration time with activated automatic adjustment.
  • Page 18 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 2.1 Using the Software 2.1.1 In Connected Mode Upon connecting the device to your computer, you note that the software starts automatically. 2.1.2 In Offline Mode You can use the device in disconnected mode. For this, plug the device to a chosen set and right-click in My Computer on «Spectro software».
  • Page 19 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 2.2.1 Emission With the Emission tab, you will be able to acquire the light source spectra. Refer to the left side of the window for all the parameters: settings and acquisitions. Play / Pause The button allows activating or not the real time playing of the signal received by CCD line.
  • Page 20 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 Note: you will see, in the graphical part, the line spectrum of the light source raw or filtered by an element (filter, vessel containing a colored solution). By simultaneously zooming on the graph and this line spectrum, both areas zoom is visible.
  • Page 21 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 2.2.2 Absorption In the absorption tab, the measurements aim at determining the absorption – or optical density – of a solution or a filter for all wavelengths. One of the important uses is to determine the wavelength for which the absorption of a solution is at its maximum.
  • Page 22 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 We note that the absorption value is negative for a wavelength less than 420 nm. This is due to the fact that, in this area, the signal amplitude is weak and close to zero when using a polystyrene vessel.
  • Page 23 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 Result example: Color scale (KMnO Beer-Lambert experiment for KMnO solutions of concentrations C=0mol.L to C =20.10 mol.L with a pace of 2.10 mol.L 2.2.4 Kinetiks The kinetics follow-up of a solution allows determining the half-life rate. It provides a scale of the characteristic times of the system studied.
  • Page 24 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 Choose « absorption » or « transmittance » as a function of the variable to follow and enter one to two wavelengths to follow with time. Note it may be necessary to follow two wavelengths if one the products corresponding to a wavelength is one the reagents of another.
  • Page 25 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 2.2.5 3D Kinetics With the 3D kinetics tab, conduct a kinetics follow-up for all wavelengths depending on time. The tab contains several areas: Step 1: Calibration (similar to previous tabs) Step 2: Adjusting the acquisition parameters By configuring times between two acquisitions, the software gives you the maximum acquisition time.
  • Page 26 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 1. Spectrum in real time 2. Spectrum: A=f() represented at the moment t chosen using the pointer: 3. Kinetics A=f(t) represented for the wavelength value chosen using the pointer placed to the left of the control panel: 4.
  • Page 27 Spectrophotometry Spectrophotometer CCD 2 Ref : 701 606 Note: Experiments in the presence of gas in the solutions don’t allow a study in a situation of stable light intensity over time. In fact, the optical path is modified by the presence of bubbles.
