- Page 1 Mesure physique Réf : 294 301 294 302 ® Oscilloscopes numériques Iniscope Français – p 1 Version : 4102...
- Page 2 Présentation générale des commandes ..........3 Localisation des fonctions ............... 4 Définition des paramètres affichés à l’écran..........5 Réglages de l’Iniscope One..............6 Mettre en fonction l’oscilloscope ............. 6 Signaux d’entrées ................... 6 Configuration de la voie de mesure ............6 Réglages de l’échelle verticale ou axe des tensions .......
- Page 3 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 Règles de sécurité Afin d’éviter des dommages aussi bien au niveau de l’appareil que des utilisateurs ou des systèmes connectés à l’oscilloscope, prenez le temps de lire les règles de sécurité qui suivent.

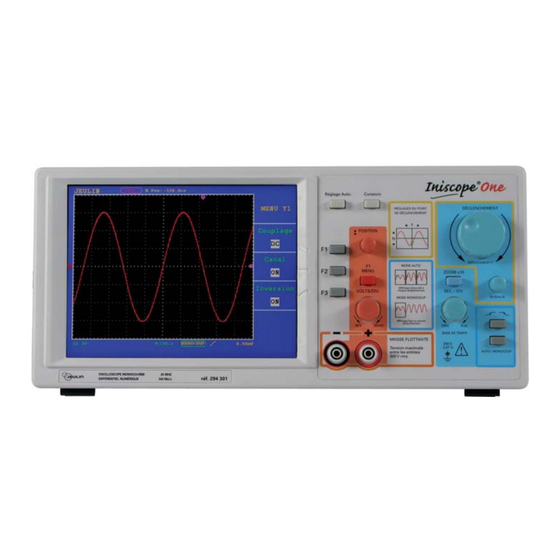

- Page 4 En cas de dommage, veuillez contacter votre fournisseur. 1.2 Présentation générale des commandes L’ergonomie de l’Iniscope One est spécifiquement fondée sur l’initiation, elle permet en particulier au néophyte, par des zones de couleurs et les positions des commandes, une prise en main rapide.
- Page 5 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 1.3 Localisation des fonctions Figure 1 Menu de configuration de la voie rouge Loupe x 10 de l’axe des temps Sélection du calibre tension voie rouge Sélection du calibre de la base de temps Intitulé...
- Page 6 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 1.4 Définition des paramètres affichés à l’écran Rappel du niveau 0V ou niveau de référence de la voie rouge État d’acquisition en mode déclenché, en attente ou à l’arrêt Position du point de déclenchement sur l’axe des temps...
- Page 7 ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 2. Réglages de l’Iniscope One 2.1 Mettre en fonction l’oscilloscope Alimenter l’appareil avec son cordon secteur, puis allumez-le par pression sur le bouton situé en haut à gauche sur l’appareil.
- Page 8 (voir figure 2). Il est intéressant de constater qu’à vitesse particulièrement lente, la vision de l’Iniscope est beaucoup plus confortable que celle d’un oscilloscope analogique. La commande 18 ou « Zoom x10 », permet un grossissement direct par dix de la partie centrale de l’écran.
- Page 9 Contrairement à un oscilloscope analogique classique, qui dispose d’un point de déclenchement figé à l’origine de la courbe sur l’axe des temps, l’Iniscope permet de positionner ce point grâce à la mollette 10, n’ importe où sur l’axe des temps. Vous pouvez identifier sa position précise en repérant l’intersection des 2 index T, comme le montre la figure ci-dessous.
- Page 10 Deux cas de figures sont alors possibles à l’affichage 1- L’iniscope se met en position d’attente, car les conditions de déclenchement ne sont pas remplies, le niveau N se situant soit au dessus du maximum, soit en dessous du minimum.
- Page 11 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 2.8 Commandes d’aides verrouillables Ces commandes ne sont disponibles que si l’enseignant les a au préalable déverrouillées. La procédure de verrouillage et de déverrouillage de ces fonctions consiste à appuyer successivement sur un certain nombre de touche dans un ordre défini.
- Page 12 La zone flèche et valider « Réinstaller le driver USB » afin de communiquer avec l’Iniscope. Le logiciel dispose d’une aide intégrée pour vous permettre de connaître les différentes fonctions à votre disposition.
- Page 13 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 3.2 Prise en main rapide du logiciel Pour envoyer votre acquisition sur votre écran de PC Au coup par coup : cliquer sur , cette manipulation crée automatiquement un fichier .bin sous C:\Iniscope\...
- Page 14 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 4. Annexes 4.1 Annexe A : Caractéristiques techniques Mode Temps réel Vitesse 100 Mé/s Entrées Couplage DC, AC, GND 1 ±2 % M , 24 pF ±3 pF Impédance...
- Page 15 Mesure physique ® Oscilloscopes numériques Iniscope Réf. : 294 301 – 294 302 4.3 Annexe B : Accessoires livrés en standard - 1 câble d’alimentation. - 1 cordon USB/USB - 1 CD contenant le mode d’emploi et un logiciel d’exploitation en français 4.4 Annexe C : Maintenance...
- Page 16 ** Numéro valable uniquement pour la France * Call cost not included. métropolitaine et la Corse. Pour les DOM-TOM et les EFE, ** Only for call from foreign countries. composez le +33 2 32 29 40 50. Aide en ligne FAQ.jeulin.fr €...
