All manuals and user guides at all-guides.com
Mesures et instrumentation
Measurement and instrumentation
Ref :
291 166

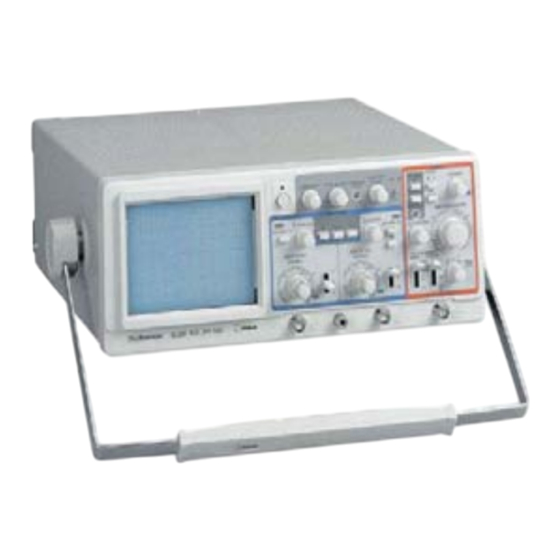

Oscilloscope bicourbe JO 20 MHz,
Français – p 1
English – p 17
Dual trace oscilloscope JO 20
Version : 9002
MHz

Publicité

loading

Manuels Connexes pour Jeulin 291 166

Sommaire des Matières pour Jeulin 291 166

  • Page 1 All manuals and user guides at all-guides.com Mesures et instrumentation Measurement and instrumentation Ref : 291 166 Oscilloscope bicourbe JO 20 MHz, Français – p 1 English – p 17 Dual trace oscilloscope JO 20 Version : 9002...
  • Page 2 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 SOMMAIRE Introduction Présentation générale 2.1 Installation 2.2 Découverte de la face avant 2.3 Découverte de la face arrière Mise en fonctionnement – Fiche méthode (voir feuille annexe) 6 Utilisations 4.1 Mesure d’un signal U (t) 4.1.1 Mesure d’un signal continu...
  • Page 3 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Introduction Parfaitement adaptés pour l'utilisation dans l'enseignement, oscilloscopes JO 20 MHz allient performances techniques et conception pédagogique : • Fonctions repérées aisément grâce à leur marquage couleur. •...
  • Page 4 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 • Ces contrôles terminés, vous pouvez connecter le cordon d'alimentation à l'arrière de l'appareil. Pour des conditions d'observation optimales, vous pouvez l'utiliser avec ou sans la béquille située sous l'appareil.
  • Page 5 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 (10) VARIATEUR DE GAIN Ce bouton situé au centre du sélecteur atténue l'amplitude du signal d'entrée dans un rapport variable d'environ 1 à 2,5. La mesure de l'amplitude du signal se fait lorsque ce bouton est en position CAL.
  • Page 6 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 (23) EXPANS. X 5 (X 10) (selon le modèle) Touche permettant un agrandissement horizontal de la trace de 5 fois (10 fois). (24) ALT EXP.
  • Page 7 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Découverte de la face arrière (31) ENTREE Z Entrée permettant de moduler l'intensité lumineuse de la trace par un signal extérieur. Un signal (+) réduit la brillance, un signal (-) l'augmente. (32) SORTIE YA Réplique du signal d'entrée YA à...
  • Page 8 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 ème Fréquence (exemple 50 Hz) question Que sait-on de la (des) Régler SECONDES/DIV sur 2ms tension(s) à mesurer Valeur(s) efficace(s) (Ex. : U=6V alternatif/sinusoïdale Umax=8,5 V) Régler YA ou YA et YB VOLTS/DIV sur 5 levier(s) sur ~...
  • Page 9 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Schéma 1 Ex : mesure d'une tension positive de 1,6 V ; calibre 1V/div. (1,6 div. x 1 V/div. = 1,6 V) Schéma 2 Ex : mesure d'une tension négative de 20 V ;...
  • Page 10 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Schéma 3 Ex : mesure de l'amplitude d'une tension alternative sinusoïdale de 0,8 V ; calibre 0,2 V/div. (4 div. x 0,2 V/div. = 0,8 V crête à crête) Schéma 4 Ex : mesure de l'amplitude d'une tension alternative triangulaire de 22 V ;...
  • Page 11 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Pour mesurer l'amplitude et la polarité de la composante continue, il est nécessaire de déterminer la référence 0 Volt pour cela mettre le levier (13) sur la position 0 et amener la trace sur l'axe horizontal.
  • Page 12 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 • Ce point de départ se déplace sur un axe vertical entre les valeurs mini et maxi du signal. • Le niveau correspondant au point de départ de la trace est appelé "seuil de déclenchement".
  • Page 13 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Décalibrages • Les boutons (10) permettent un décalibrage vertical, dans un rapport variable de 1 à 2,5. • Le bouton (21) permet un décalibrage horizontal dans un rapport variable de 1 à...
  • Page 14 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Accessoires conseillés • Cordon BNC-banane, • Adaptateur BNC-banane, • Cordons de connexion à fiches bananes, • Sonde de mesure 1/1 et 10/1, •...
  • Page 15 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Amplificateur d’entrée YA (sortie YA) 20 MHz Tension Mini 20 mV/div. de sortie Environ 50 Ω Impédance de sortie Bande passante 50 Hz à 5 MHz (–3 dB) Axe horizontal 20 MHz Mode balayage...
  • Page 16 All manuals and user guides at all-guides.com Mesures et instrumentation Oscilloscope bicourbe JO 20 MHz, Ref : 291166 Mode XY 20 MHz Mode de YA = axe des X et YB = axe des Y en mode XY fonctionnement Sensibilité Idem axe vertical Impédance 1 MΩ...
  • Page 17 Service après vente La garantie est de 2 ans, le matériel doit être retourné dans nos ateliers. Pour toutes réparations, réglages ou pièces détachées, veuillez contacter : JEULIN - SUPPORT TECHNIQUE Rue Jacques Monod BP 1900 27 019 EVREUX CEDEX FRANCE 0 825 563 563 * * 0,15 €...
  • Page 18 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 CONTENTS Introduction General presentation Installation Quick start – front panel Quick start – Rear panel Operation – Instructions sheet (see attachment) Uses Measurement of a signal U (t) 4.1.1 Measurement of A D.C.
  • Page 19 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 Identification Ideally suited for educational uses, the oscilloscopes model JO 20 MHz combine high-performance technical characteristics and an education- oriented design: •...
  • Page 20 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 • Once these checks have been performed, you can connect the power cord at the rear of the instrument. For optimum observation conditions, you can use it with or without the prop located under the instrument.
  • Page 21 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 (10) GAIN VARIATOR This knob at the centre of the selector is used to attenuate the input signal amplitude within a ratio of about 1 to 2.5. The amplitude of the signal is measured when this knob is set on CAL.
  • Page 22 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 (24) ALT EXP. Used to display both the normal trace and the x5 (x10) enlarged trace. In YA and YB mode four traces are displayed. (25) TRACE SEP.
  • Page 23 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 Quick start – Rear panel (31) Z INPUT This input is used to modulate the trace brightness via an external signal. A (+) signal reduces the brightness;...
  • Page 24 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 Frequency (e.g. 50 Hz) 2nd question What do we know about the Set SECONDS/DIV on 2 msec voltage(s) to be measured? rms value(s) (e.g.: U = 6V a.c./sine Umax = 8.5 V) Set YA or YA and YB VOLTS/DIV on 5...
  • Page 25 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 Diagram 1 Example: measurement of a 1.6V positive voltage; range 1V/div. (1.6 div. x 1 V/div. = 1.6 V) Diagram 2 Example: measurement of a 20V negative voltage;...
  • Page 26 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 Diagram 3 Example: amplitude measurement of a 0.8V a.c. sine voltage; range 0.2 V/div. (4 div. x 0.2 V/div. = 0.8 V peak to peak) Diagram 4 Example: amplitude measurement of a 22V a.c.
  • Page 27 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 To measure the amplitude and polarity of the d.c. component, you must first determine the 0-Volt reference. To do this, toggle the lever (13) on position 0 and bring the trace on the horizontal axis.
  • Page 28 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 • The level corresponding to the trace starting point is called "trigger threshold". • Select: either the falling edge position (30 down): in this case the slope at the origin of the trace is negative, or the rising edge position (30 released): in this case the slope at the origin of the trace is positive.
  • Page 29 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 4.5 Uncalibration • The knobs(10) allow vertical uncalibration within a ratio of 1 to 2.5. • The knob (21) allows horizontal uncalibration within a ratio of 1 to 2.5.
  • Page 30 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 Recommended accessories • BNC-to-banana lead • BNC-to-banana adapter • Connecting leads with banana plugs • Measuring probe 1 /1 and 10 /1 •...
  • Page 31 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 YA input amplifier (YA output) 20 MHz Output voltage Min. 20 mV/div. Approx. 50 Ω Output impedance Bandwidth 50 Hz to 5 MHz (–3 dB) Horizontal axis 20 MHz Sweep mode...
  • Page 32 All manuals and user guides at all-guides.com Measurement and instrumentation Dual trace oscilloscope JO 20 MHz Ref : 291166 XY mode 20 MHz Operating mode YA = X axis and YB = Y axis in XY mode Sensitivity Same as vertical axis Input impedance 1 MΩ...
  • Page 33 This material is under a two year warranty and should be returned to our stores in the event of any defects. For any repairs, adjustments or spare parts, please contact: JEULIN - TECHNICAL SUPPORT Rue Jacques Monod BP 1900 27 019 EVREUX CEDEX FRANCE...
  • Page 34 All manuals and user guides at all-guides.com...
