Sommaire des Matières pour GiBiDi TAIMEN T6
- Page 1 TAIMEN Motoréducteurs électromécaniques T6 - T12 INSTRUCTIONS D’INSTALLATION...
-
Page 2: Recommandations Pour L'installation

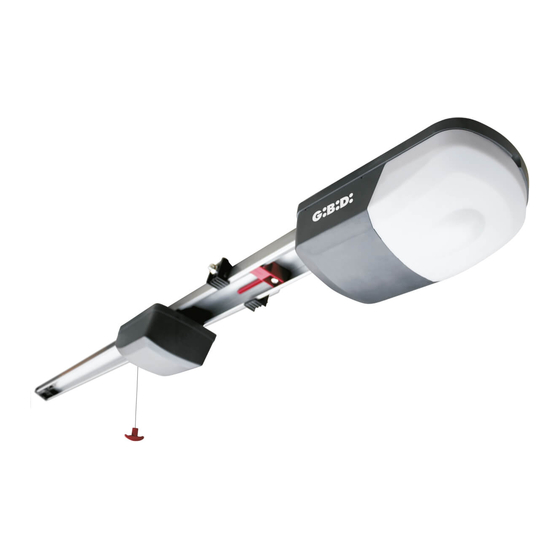

TAIMEN INTRODUCTION Les motoréducteurs TAIMEN 6 et TAIMEN 12 permettent d’automatiser facilement et rapidement des portes basculantes et portes sectionnelles de petites et moyennes dimensions jusqu’à 15 m . L’automation, dotée d’une centrale de commande intégrée, facilite la mise aux normes de l’installation en référence à la norme EN12453. -
Page 3: Recommandations Pour L'utilisateur
TAIMEN 4 - RECOMMANDATIONS POUR L’UTILISATEUR En cas de panne ou de dysfonctionnements, couper le courant en amont de l’appareil et faire appel au service après-vente. Ÿ Contrôler périodiquement le fonctionnement des dispositifs de sécurité. Les éventuelles réparations doivent être confiées à un Ÿ... -
Page 4: Caractéristiques Techniques
TAIMEN CARACTÉRISTIQUES TECHNIQUES Opérateur TAIMEN T6 TAIMEN T12 Type Motoréducteur électromécanique irréversible Tension d’alimentation 220/230V 50-60 Hz Tension d’alimentation moteur 24 Vcc Puissance absorbée MAX 80W MAX 140W Force max. 600 N 1200 N Vitesse Réglable 90-125 mm/s Ralentissements Automatiques Température de service... -
Page 5: Positionnement Et Assemblage Du Groupe Appareillage - Éclairage De Courtoisie
TAIMEN POSITIONNEMENT ET ASSEMBLAGE DU GROUPE APPAREILLAGE - ÉCLAIRAGE DE COURTOISIE Le groupe appareillage - éclairage de courtoisie peut être installé selon trois modalités différentes (Fig. 1). méthode A : à l’extrémité du guide en acier directement sur le groupe de pré-tension et d’alimentation du moteur Ÿ... -
Page 6: Fixation De L'opérateur Au Plafond
TAIMEN FIXATION DE L’OPÉRATEUR AU PLAFOND Important : pour prévenir les risques de dommages, soulever l’opérateur uniquement à hauteur des guides Ÿ métalliques. Soulever l’opérateur jusqu’à ce qu’il soit parallèle au sol (Fig. 6-2) et le placer sur un support pour le maintenir en Ÿ... -
Page 7: Apprentissage Des Émetteurs - Mode Automatique (Dip5 = On)
TAIMEN APPRENTISSAGE DES ÉMETTEURS - MODE AUTOMATIQUE (DIP5 = ON) À travers cette modalité, toutes les touches de la radiocommande sont apprises automatiquement pour les fonctions suivantes : Ÿ Touche 1 : « START AVEC REFERMETURE AUTOMATIQUE » Fonctionnement en réponse à la commande : →... -
Page 8: Effacement Des Émetteurs
TAIMEN EFFACEMENT DES ÉMETTEURS À travers cette procédure, toutes les radiocommandes mémorisées sont effacées : Ÿ Appuyer sur la touche LEARN puis la relâcher (Fig. 9-1). Appuyer et maintenir enfoncée pendant 6 secondes la touche RUN (Fig. 9-3). Ÿ L’éclairage de courtoisie clignote rapidement puis s’éteint. Ÿ... -
Page 9: Réglage De La Vitesse
TAIMEN RÉGLAGE DE LA VITESSE Il est possible de régler la vitesse de fonctionnement de l’opérateur pour l’adapter au type de porte à actionner. Procédure d’apprentissage : Ÿ Fermer complètement la porte. Ÿ Arrêter l’opérateur à mi-course entre la position d’ouverture complète et la position de fermeture complète. Ÿ... -
Page 10: Éclairage De Courtoisie
TAIMEN DIP SWITCH Fonction État Description Le bon équilibrage de la porte est constamment contrôlé. L’éclairage de courtoisie émet pendant 15 secondes un triple clignotement rapide quand la porte n’est pas correctement équilibrée. MONITORAGE DE DIP 4 Dans ce cas, il est nécessaire de soumettre la porte à un entretien qualifié L’ÉQUILIBRAGE Monitorage désactivé. -
Page 11: Voyant Indicateur
Directive Machines 2006/42/CE. Pour faciliter la procédure de certification, Gi.Bi.Di. met à disposition sur son site WWW.GIBIDI.COM des guides spécifiques et fournit des réponses aux questions les plus fréquentes. -
Page 12: Déclaration De Conformité Ce
S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY Déclare que les produits ci-dessous : OPÉRATEURS ÉLECTROMÉCANIQUES TAIMEN T6-T12 Sont conformes aux Directives CEE suivantes : Directive LVD 2006/95/CE et modifications successives ; • • Directive EMC 2004/108/CE et modifications successives ;... -
Page 13: Remarques
TAIMEN REMARQUES... - Page 14 TAIMEN REMARQUES...
- Page 15 TAIMEN REMARQUES...
- Page 16 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: comm@gibidi.com Numéro vert : 800.290156 w w w . g i b i d i . c o m...
