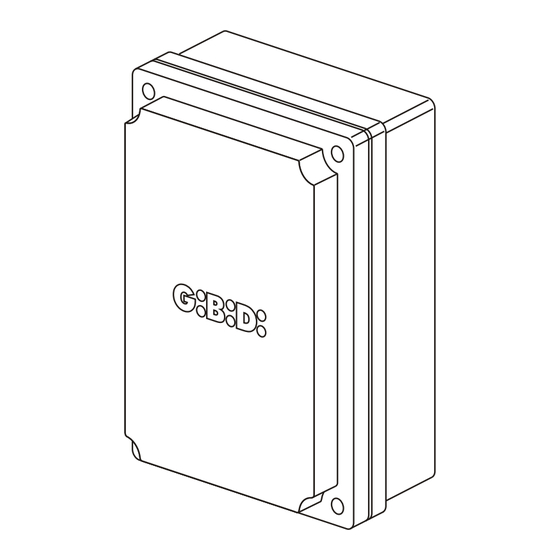

- Page 1 BA24 BA24 - (AS06300) Appareil électronique INSTRUCTIONS POUR L’INSTALLATION...
- Page 2 BA24 SCHEMA ELETTRICO / ELECTRICAL CONNECTION 24Vac ~230Vac 24Vac LCD1 BA24 18 19 20 21 22 23 24 25 26 27 28 29 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29...
- Page 3 BA24 INSTALLAZIONE / INSTALLATION FOTO TEST / PHOTO TEST 16 17 16 17 3 4 5...
- Page 4 BA24 FOTO TEST / PHOTO TEST 16 17 16 17 3 4 5 3 4 5...
- Page 5 BA24 LUCE DI CORTESIA / COURTESY LIGHT ELECTRICAL BOX NA NC 230Vac OROLOGIO ESTERNO / EXTERNAL CLOCK OROLOGIO ESTERNO EXTERNAL CLOCK NA NC...
- Page 6 BA24 Platine BA24 / AS06300 Platine électronique pour l'automation d'un ou deux Type moteurs pour portails à battant, portails coulissants, portes basculantes et barrières à 24Vdc Alimentation 230Vac monophasé 50/60 Hz N° moteurs 1 ou 2 Alimentation moteur 24 Vdc...
- Page 7 BA24 • Choix du dispositif de sécurité SAFETY DEVICE avec contact N.F. ou résistif 8K2. • Activation antiécrasement (inversion du mouvement par 2 seconds et blocage) ou relèvement ampèremétrique pour fin de course. • Programmation de: fermeture automatique, fermeture rapide, pré - clignotement, coup de bélier, coup final en ouverture et fermeture, lampe témoin, temps supplémentaires à...
- Page 8 BA24 MISES EN GARDE POUR L'UTILISATEUR En cas de panne ou dysfonctionnement, couper l'alimentation en amont de l'appareil et appeler l'assistance technique. Vérifier périodiquement le fonctionnement des dispositifs de sécurités. Les éventuelles réparations doivent être exécutées par personnel spécialisé utilisant matériels d'origine et certifiés.
- Page 9 BA24 START Entrée START (N.O.) PIET Entrée PIETON (N.O.) Entrée STOP (N.F). STOP Si pas utilisé raccorder à la borne n° 29 Entrée FIN DE COURSE OUVRE MOTEUR 1 (N.F.). FCAM1 Si pas utilisé exclure en phase de programmation Entrée FIN DE COURSE FERME MOTEUR 1 (N.F.).
- Page 10 BA24 LED DE SIGNALISATION Position Couleur Signal Description S'allume quand on active la commande START et s'éteint sitôt après VERT START S'allume quand on active la commande PIETON et s'éteint sitôt après VERT PIETON Toujours allumé. S'éteint quand on active la commande STOP...
- Page 11 BA24 VERIFICATION ENTREES HABILITEES Pendant la phase de repos (barrière fermée) la platine de commande effectue un test pour vérifier la congruence entre l'habilitation d'une entrée à menu et l'état du contact correspondant. Signal Contact ouvert Contact fermé PHOTOCELLULE 1...
- Page 12 BA24 MODALITE AVANCEE Quand on demande la password, introduire celle implicite 1234. De cette façon il sera possible accéder à tous les menus. ATTENTION: Si on modifie la password dans le menu E92, c'est-à-dire si on change la password implicite 1234 avec autre password, puis il ne sera plus possible accéder à...
- Page 13 BA24 Le troisième chiffre clignote. Si on veut accéder à la programmation AVANCEE, digitaliser avec les touches + ou - le premier chiffre du code installateur paramétré dans le 0 0 0 0 menu E92. Une fois arrivé au chiffre préféré, confirmer avec la touche OK et passer au point successif.
- Page 14 BA24 MENU A: SELECTION CONFIGURATIONS D' INSTALLATION ET LOGIQUES DE FONCTIONNEMENT Exemple Programmation MENU A Quand les menus principaux (lettres A C F H E ou seulement quelques unes selon quelle password a été utilisée pour accéder à la program- A C F H E mation) s'affichent sur l'écran, faire clignoter la lettre A en se mouvant...
- Page 15 BA24 Active la Logique PAS-PAS AVEC STOP Fonctionnement: START ouvre ® START successif stop ® START successif ® ferme LOGIQUE PAS-PAS START successif ouvre ® AVEC STOP Si la fermeture automatique est activée (menu A5) et la phase ouvre est arrivée en fin de cycle, après le temps de pause (menu H9) la centrale ferme automatiquement.
- Page 16 BA24 Désactive la fermeture automatique. Si active l'ouverture piéton, la touche PIETON déterminera la fermeture. Si active l'ouverture totale, le START déterminera la fermeture et la touche PIETON ne sera pas influent. Activée la fermeture automatique totale H9. Activée la fermeture automatique piéton H11.
- Page 17 BA24 Description MENU C Menu Fonction Etat Description Désactive la fonction fermeture rapide. Active la fonction fermeture rapide. FERMETURE RAPIDE Fonctionnement: Active seulement sur photocellule 1. Réduit le temps pause à 3 s à la suite de l'interception et du successif dégagement des photocellules.
- Page 18 BA24 Habilite la fonction coup de bélier tant en ouverture qu'en fermeture pour favoriser le déclenchement de la serrure électrique. Fonctionnement: a la commande de START, il y aura en séquence: - activation de la serrure électrique; COUP DE BELIER - impulsion en fermeture / ouverture de 1 s;...
- Page 19 BA24 Désactive la fonction “Maintenance blocage hydraulique”. Habilite la fonction “Maintenance blocage hydraulique” SEULEMENT POUR OPERATEURS HYDRAULIQUES. Fonctionnement: MAINTENANCE BLOCAGE Si dans les dernières 5 heures le portail n'a pas effectué de HYDRAULIQUE manœuvres, on donne une impulsion en fermeture de 2 s.
- Page 20 BA24 Le chiffre suivant (droite) clignote. 0 0 0 5 Avec les touches + et – on modifie la valeur de ce chiffre-ci. La touche ESC permet de déplacer le chiffre clignotant vers gauche jusqu'au premier chiffre disponible. Avec la touche OK on confirme et on passe au point successif.
- Page 21 BA24 MENU H: REGULATION TEMPS Exemple Programmation MENU H Quand les menus principaux (lettres A C F H E ou seulement quelques unes selon quelle password a été utilisée pour accéder à la A C F H E programmation) s'affichent sur l'écran, faire clignoter la lettre H en se mouvant avec les touches + ou –...
- Page 22 BA24 L'indication du menu H1 apparaît de nouveau. Maintenant avec la touche ESC on revient au niveau supérieure (menu A, C, F, H, E). Tous les temps peuvent être paramétrés à intervalles de 1 s Description MENU H Menu Fonction Description Temps d'ouverture porte 1.
- Page 23 BA24 MENU E: ACTIVATIONS-EXCLUSIONS Dans le menu E il y a des sous - menus qui ont des modalités différentes de programmation. Les menus de E1 jusqu'à E89 ont la même modalité de programmation du menu C; les menus identifiés à partir de E90 ont la même modalité...
- Page 24 BA24 Les chiffres sur le lcd sont fixes à indiquer qu'il n'est pas possible aucune modification. 0 0 0 5 Les touches + ou – ne sont pas influentes. Avec la touche ESC on revient au niveau supérieure. Avec la touche OK on entre dans le menu sélectionné et les chiffres commencent à...
- Page 25 BA24 Désactive le test des dispositifs de sécurité. Active le test des dispositifs de sécurité. Fonctionnement: PHASE 1: à la commande de START ou PIÉTON on teste le circuit ampèremetrique. S'il y a une anomalie, elle sera signalée avec 4 clignotements lents (2 s) du clignoteur.
- Page 26 BA24 MONTRE EXTERIEURE - COMMANDE D'OUVERTURE ET FERMETURE AUTOMATIQUE Active l'entrée RESERVE pour la connexion d'une montre extérieure. Fonctionnement: Avec le contact sur l'entrée RESERVE fermée s'activera une com- mande d'ouverture automatique (sans nécessité d'une commande MONTRE EXTERIEUR de START) . Le portail ouvrira mais ne fermera pas automatiquement.
- Page 27 BA24 TEMPS ADDITIONNEL T3 Temps additionnel à la fin du temps de service (avec force pleine ou en ralentissement selon les paramétrages) qui permet de continuer la manoeuvre pour permettre le rapprochement de la porte même en présence de vent.
- Page 28 BA24 • avec tension autour des 16V la batterie est proche à l'épuisement, donc aucun mouvement est permis. A la suite d'une commande l'anomalie “batterie déchargée” est signalée par 4 s de clignotement rapide au rebut et lent en pause.
- Page 29 BA24 PARAMETRAGES PAR DEFAUT • Paramètres type A • A1 ® TYPE BATTANT/BASCULANT/BARRIERE • A2 2 MOTEURS ® • A3 LOGIQUE PAS PAS AVEC STOP ® • A5 FERMETURE AUTOMATIQUE ACTIVEE (GENERALE ET PIETONALE) ® • Paramètres type C • C1 FERMETURE RAPIDE DESACTIVEE ®...
- Page 30 BA24 • Paramétres type E • E1 TEST PHOTO 1 DESACTIVE ® • TEST DISPOSITIFS DE SECURITE DESACTIVE ® • EN FERMETURE PIETON ACTIVE LA REOUVERTURE TOTALE ® • LAMPE TEMOIN AVEC 2 MOTEURS DESACTIVEE ® • CONTACT MONTRE EXTERIEURE DESACTIVE ®...
- Page 31 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITAL déclare que les produits: APPAREIL ÉLECTRONIQUE BA24 sont en conformité avec les exigences des Directives CEE: Directive LVD 2006/95/CE et ses modifications; • Directive EMC 2004/108/CE et ses modifications;...
- Page 32 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: info@gibidi.com Numero Verde: 800.290156 w w w . g i b i d i . c o m...
