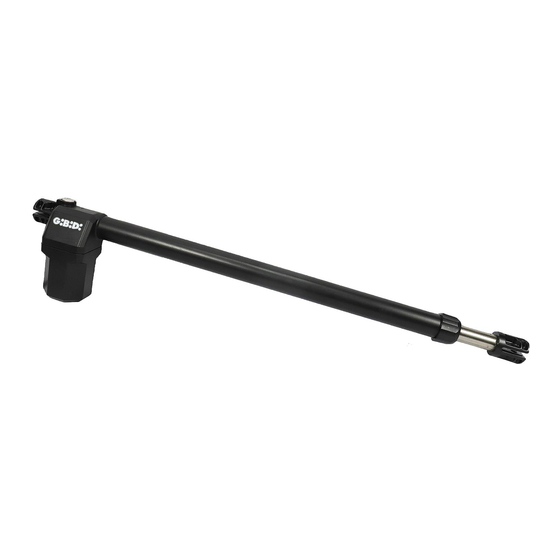

AGO (400-600-424E-624E)
Motoriduttori elettromeccanici
ISTRUZIONI PER L'INSTALLAZIONE
Electromechanical reduction gears
INSTRUCTION FOR INSTALLATION
Motoréducteurs électromécaniques
INSTRUCTIONS POUR L'INSTALLATION
Motoreductor electromecánico
INSTRUCCIONES PARA LA INSTALACIÓN
Elektromechanische motorreductor
INSTRUCTIES VOOR DE INSTALLATIE
I
UK
F
E
NL
Publicité
Manuels Connexes pour GiBiDi AGO 400
Sommaire des Matières pour GiBiDi AGO 400
- Page 1 AGO (400-600-424E-624E) Motoriduttori elettromeccanici ISTRUZIONI PER L’INSTALLAZIONE Electromechanical reduction gears INSTRUCTION FOR INSTALLATION Motoréducteurs électromécaniques INSTRUCTIONS POUR L’INSTALLATION Motoreductor electromecánico INSTRUCCIONES PARA LA INSTALACIÓN Elektromechanische motorreductor INSTRUCTIES VOOR DE INSTALLATIE...
- Page 2 PRÉSENTATION Compliments pour le choix ; le moteur électro mécanique que vous venez d'acheter est un produit de très haute qualité et performance. Ça vous garantira un rendement et une sécurité dans le temps. Ci-joint vous trouverez toutes informations nécessaires pour l'installation du motoréducteur et information sur la sauvegarde de vôtre sécurité.
- Page 3 Actionner le télécommande seulement en vue de l'automatisme. Toutes opérations de commande doivent être faites seulement dans endroits où l'action d'automation est parfaitement visible. N'importe quelle modification arbitraire apportée à ce produit, rende automatiquement la société Gi.Bi.Di. Srl pas responsable des conséquences causées par cette modification (dommages à personnes, choses, animaux. La non observation des normes de sécurité...
- Page 4 DEMOLITION Les matériaux doivent être éliminés selon les normes en vigueur. En cas de récupération des matériaux, il conviendrait de les séparer par type (cuivre, aluminium, plastique, pièces électriques etc.). DEMONTAGE Pour déplacer l'automatisme il faut: 1 - couper l'alimentation et débrancher l'installation électrique; 2 - démonter le tableau de commande et tous les composants de l'installation.
- Page 5 CARACTÉRISTIQUES TECHNIQUES AGO 400 AGO 600 AGO 424E AGO 624E Longueur max du portail 4,0 m 5,0 m 4,0 m 5,0 m Poids max. du portail 300 kg 300 kg 250 kg 250 kg Course du piston 40 cm 60 cm...
- Page 6 MANOEUVRE D’EMERGENCE Pour le blocage et le déblocage manuel des volets, agir avec la clé en dotation sur les vis C (voir FIG. 1). 1 - Enlever le bouchon de protection et insérer la clé en dotation dans le siège comme en figure. 2 - Tourner la clé...
- Page 7 Pour une installation correcte d'un motoréducteur AGO, suivre les indications suivantes: 1 - Ouvrir l'emballage et extraire le motoréducteur, en vérifiant qu'il n'ait pas eu de dommages pendant le transport. 2 - S'assurer que le vantail de la grille soit parfaitement horizontal. 3 - Positionner le motoréducteur et s'assurer qu'il soit incliné...
- Page 8 Positionner les arrêts mécaniques du fin de course. 11 - Mettre le bouchon de couverture du déblocage manuel. (FIG. 6). TAB. 1 MOTEUR ROTATION 95° ROTATION 120° AGO 400/424E 1122 1122 AGO 600/624E 1532 1532 CONNEXIONS - AGO 24 VDC CÂBLE MARRON...
- Page 9 S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY déclare que les produits: MOTORÉDUCTEUR ÉLECTROMÉCANIQUE AGO 400-600-424E-624E ont en conformité avec les exigences des Directives CEE: • Directive LVD 2006/95/CE et ses modifications; • Directive EMC 2004/108/CE et ses modifications et que les normes harmonisées suivantes ont été...
