Transmisores Tx-1, Tx-3 y Tx-10
1
2
4
5
10 11
8
13
14
15
16
9
3
7 6
12 17
18
19
20
0

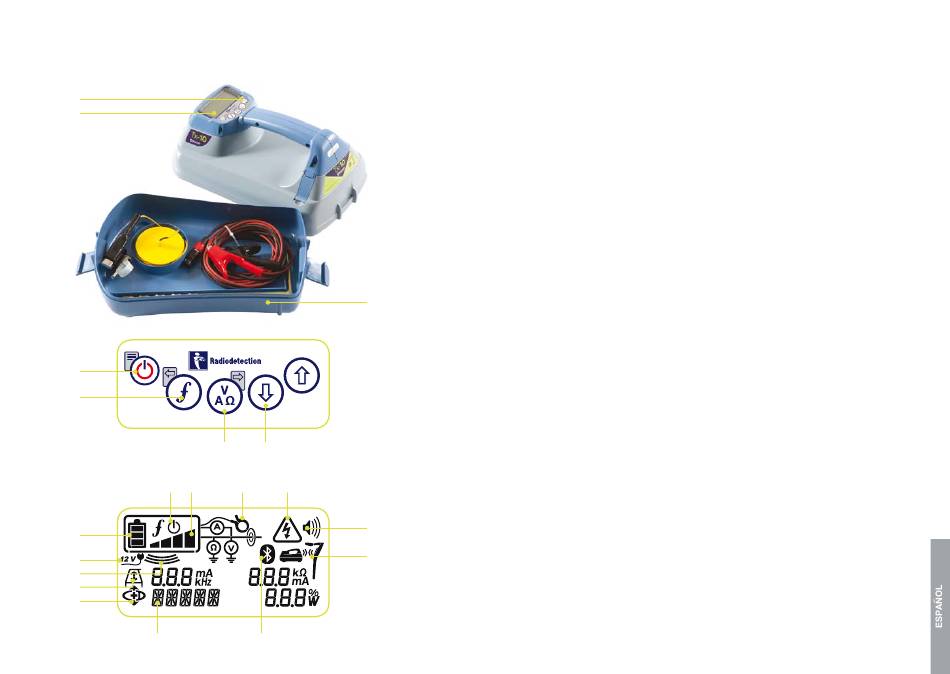

Características del
transmisor
1. Teclado.
2. LCD.
. Bandeja de accesorio desmontable.
Teclado del transmisor
. Tecla de corriente: enciende y apaga la
unidad. Abre el menú del transmisor.
. Tecla ƒ: selecciona la frecuencia. Tecla
de navegación en menú.
. Teclas arriba y abajo: ajustan el nivel
de la señal de salida. Desplazan a lo
largo de las opciones del menú.
. Tecla de medición: cambia la
visualización de medición entre voltios
y corriente o resistencia y energía
(Nota: las mediciones visualizadas se
basan en el modo seleccionado en
ese momento o el accesorio fijado,
si es aplicable) /Abre un submenú.
Iconos de la pantalla
del transmisor
. Icono de batería: indica el nivel de la
batería.
. Modo de funcionamiento
seleccionado.
10. Icono de Standby: aparece cuando
el transmisor está en Modo Standby.
11. Nivel de salida: muestra el nivel de
salida del transmisor.
12. Icono de pinza: indica cuando una
pinza está conectada.
1. Icono de 12 VCC externos: aparece
cuando el transmisor está alimentado
desde una fuente de 12V CC externa.
1. Indicador de inducción: aparece
cuando el transmisor está en Modo
Inducción.
1. Bastidor –A: indica cuando el
transmisor está en Modo Búsqueda
de Fallo (sólo modelos Tx- y Tx-10).
1. Indicador de Modo CD (dirección de
corriente): indica que el transmisor
está en Modo Dirección de Corriente
(sólo modelo Tx-10).
1. Indicador de advertencia de voltaje:
indica que el transmisor está emitiendo
niveles de voltaje potencialmente
peligrosos.
1. Icono de volumen: muestra el nivel
del volumen.
1. Icono de acoplamiento (sólo Tx-B
y Tx-10B). Para utilizar sólo con
localizadores RD8000.
20. Icono de Bluetooth (sólo Tx-B
®
y Tx-10B). Para utilizar sólo con
localizadores RD8000.
