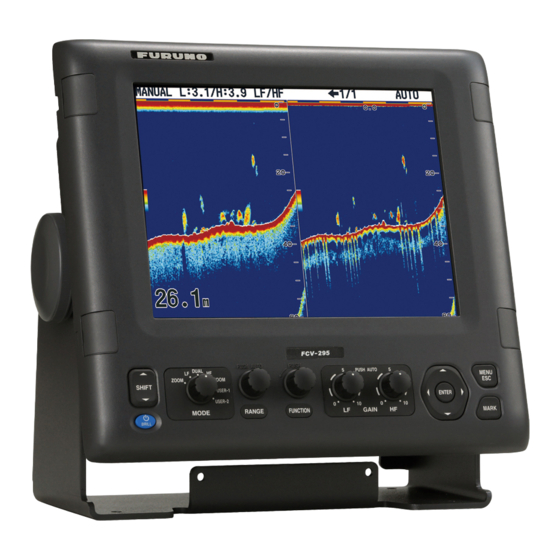

SONDEUR LCD COULEUR FCV-295
CONSIGNES DE SECURITE ....................................................................... i
CONFIGURATION DU SYSTEME ............................................................. iii
LISTES DES EQUIPEMENTS ................................................................... iv
1. MONTAGE ............................................................................................. 1
1.1
Ecran ............................................................................................................................1
1.2
Transducteur ................................................................................................................2
1.3
Capteur de température de l'eau et de vitesse.............................................................2
2. BRANCHEMENT ................................................................................... 5
2.1
Interconnexion ..............................................................................................................5
2.2
Préparation des câbles.................................................................................................6
2.3
Phrases d'entrée/sortie.................................................................................................8
3. INITIAL SETTING .................................................................................. 9
3.1
Paramétrage de la langue ............................................................................................9
3.2
Données du transducteur ...........................................................................................10
3.3
3.4
Paramétrage du port NMEA .......................................................................................15
LISTE DE COLISAGE ............................................................................. A-1
SCHEMA.................................................................................................. D-1
SCHEMA D'INTERCONNECTION .......................................................... S-1
Manuel d'installation
www.furuno.co.jp

Publicité

Table des Matières
loading

Manuels Connexes pour Furuno FCV-295

Sommaire des Matières pour Furuno FCV-295

  • Page 1: Table Des Matières

    Manuel d'installation SONDEUR LCD COULEUR FCV-295 CONSIGNES DE SECURITE ............... i CONFIGURATION DU SYSTEME ............. iii LISTES DES EQUIPEMENTS ..............iv 1. MONTAGE ..................... 1 Ecran ..........................1 Transducteur ........................2 Capteur de température de l'eau et de vitesse.............2 2. BRANCHEMENT ................... 5 Interconnexion ......................5...
  • Page 2 Pub. No. IFR-23760-A DATE OF ISSUE: DEC. 2008...

  • Page 3: Consignes De Securite

    La corrosion électrolytique peut, dans le pire seul responsable de l'installation appropriée des cas, provoquer la perte du transducteur. de l'équipement. FURUNO ne sera en aucun cas tenu responsable des dommages N'essayez pas de démonter ou de engendrés par une mauvaise installation.
  • Page 4 ATTENTION ATTENTION ATTENTION ATTENTION Connectez l'équipement à la Le câble du transducteur doit être masse pour éviter les manipulé avec précautions, suivant interférences mutuelles. les consignes ci-dessous. • Conserver le câble à l’abri des carburants et des huiles. Respectez les distances de sécurité •...

  • Page 5: Configuration Du Systeme

    CONFIGURATION DU SYSTEME La configuration de base est illustrée par une ligne continue. Ecran CV-295 12-24 VCC Navigateur Redresseur PR-62 100/110/115/ 220/230 VCA 1φ, 50/60 Hz Capteur de température de l'eau T-02MSB, etc. Capteur de vitesse/temp. ST-02MSB, etc. Haute fréq. Basse fréq.

  • Page 6: Listes Des Equipements

    LISTES DES EQUIPEMENTS Equipements standard Type Référence Qté Remarques Ecran CV-295 Pièces de rechange SP02-05501 001-032-740 1 jeu Reportez-vous à la liste de Accessoires FP02-05700 000-011-976 1 jeu colisage à la fin du présent manuel. Accessoires CP02-08401 001-032-750 1 jeu d'installation En option Type...

  • Page 7: Combinaison De Transducteur, Tube Traversant Et Tube

    Combinaison de transducteur, tube traversant et tube Sortie Fréquence Type de Tube Transducteur Tube (kHz) bateau traversant 1k/1k 28/50 Acier 28F-8 TWB-6000(2) T-656 50B-9B 28/88 Acier 28F-8 TWB-6000(2) T-657 88B-8 50/88 Acier 50B-9B TWB-6000(2) T-658 88B-8 50/200 Acier 50/200-1T TFB-5000(1) T-603 50/200-1ST T-603F...
  • Page 8 Sortie Fréquence Type de Tube Transducteur Tube (kHz) bateau traversant 2k/2k 28/107 Acier 28F-18 TFB-7000(2) T-636 100B-10R TRB-1100(2) T-636-F 2k/3k 28/150 Acier 28F-18 TFB-7000(2) T-637 150B-12H TRB-1100(2) T-637-F 50/107 Acier 50B-12 TFB-7000(2) T-643 100B-10R TRB-1100(2) T-643-F 50/150 Acier 50B-12 TFB-7000(2) T-644 150B-12H TRB-1100(2)
  • Page 9 Sortie Fréquence Type de Tube Transducteur Tube (kHz) bateau traversant 3k/3k 38/150 Acier 38BL-15HR TFB-7000(2) T-683 150B-12H TRB-1100(2) T-683-F 38/200 Acier 38BL-15HR TFB-7000(2) T-683 200B-12H TRB-1100(2) T-683-F 50/88 Acier 50BL-24H TFB-7000(2) T-697 88F-126H TRB-1100(2) T-697-F Acier 50BL-24HR TFB-7000(2) T-682 88F-126H TRB-1100(2) T-682-F Acier...
  • Page 10 Sortie Fréquence Type de Tube Transducteur Tube (kHz) bateau traversant Acier 38BL-9HR TFB-5000(1) T-702 TRB-1000(1) T-702-F Acier 50B-12 TFB-5000(1) T-611 TRB-1000(1) T-611-F Acier 50BL-12 TFB-5000(1) T-702 TRB-1000(1) T-702-F Acier 50BL-12HR TFB-5000(1) T-702 TRB-1000(1) T-702-F Acier 82B-35R TFB-5000(1) T-609 TRB-1000(1) T-609-F Acier 88B-10 TFB-5000(1)

  • Page 11: Montage

    1. MONTAGE NOTIFICATION Ne pas appliquer de peinture, de mastic anticorrosion ou de nettoyant de contact sur le revêtement ou les pièces en plastique de l'équipement. Ces produits contiennent des solvants organiques pouvant endommager le revêtement ou les pièces en plastique, en particulier les connecteurs en plastique.

  • Page 12: Transducteur

    Transducteur Les performances du sondeur dépendent de la position du transducteur. Un emplacement soumis au minimum aux bulles d'air doit être choisi car les turbulences gênent la propagation du son. Choisissez en outre un emplacement soumis au minimum au bruit du moteur. Il est connu que les bulles d'air sont minimes à...

  • Page 13: Capteur De Température Traversant T-02Msb, T-03Msb

    Capteur de température traversant T-02MSB, T-03MSB Choisissez un emplacement de montage en tenant compte des conditions suivantes : • Choisissez une position à plat au milieu du bateau. Le capteur ne doit pas être installé tout à fait à la verticale ; toutefois, l’emplacement doit être choisi de sorte de ne pas endommager le transducteur lors du carénage du bateau.
  • Page 14 Capteur de température de l'eau et de vitesse traversant ST-02MSB, ST02-PSB Choisissez un emplacement de montage en tenant compte des conditions suivantes : • Choisissez une position à plat au milieu du bateau. Il n’est pas nécessaire d’installer le capteur tout à...

  • Page 15: Branchement

    Température de l'eau (Connectez à un capteur disjoncteur dédié dans le distributeur.) *: Cet équipement ne peut pas accepter des transducteurs de 53 à 65 kHz, 111 à 139 kHz et de 171 à 183 kHz. Schéma de connexion de FCV-295...

  • Page 16: Préparation Des Câbles

    Préparation des câbles Câble d'alimentation Ce sondeur est conçu pour être alimenté en 12-24 VCC. Utilisez le câble DPYCY-1.5 (Japan Industry Standard) ou équivalent. Environ 70 DPYCY-1.5 Armure Armure Gaine Gaine Gaine Adhésif en vinyle Cosse à sertir Conducteur φ = 13,7 mm FV2-M4 S = 1,5 mm φ...

  • Page 17: Connecteur Wago (Pour Ports Transducteur Et Nmea)

    Connecteur WAGO (pour ports transducteur et NMEA) Appuyez sur Système d'ouverture (grand : pour le port du transducteur petit : pour le port NMEA) 1. Torsadez les conducteurs. 2. Insérez le système d'ouverture et appuyez dessus. 3. Insérez l'âme dans le trou. Torsader 4.

  • Page 18: Phrases D'entrée/Sortie

    Phrases d'entrée/sortie Phrases d'entrée Phrase Données Remarques Distance/relèvement du waypoint Heure, position Position du GPS GRI, différence horaire Loran C Latitude et longitude Position du GPS Fixation de la position GNSS Différence horaire Loran C Cap, déviation, variation du bateau Cap vrai Informations météo Température de l'eau...

  • Page 19: Initial Setting

    Ce chapitre propose les informations nécessaires à la configuration initiale de l'équipement. Mettez tout d'abord sous tension et définissez la langue d'affichage. Définissez ensuite le transducteur utilisé, par numéro modèle (transducteur FURUNO uniquement) ou par caractéristiques. Paramétrage de la langue 1.

  • Page 20: Données Du Transducteur

    Un mauvais paramétrage du transducteur peut l'endommager et annuler la garantie. Entrée de données du transducteur par modèle de transducteur Le tableau ci-dessous indique les transducteurs programmés dans le FCV-295. Type Sortie (kW) Prise Type Sortie (kW)
  • Page 21 1. Dans l'écran de paramétrage du transducteur, vérifiez que Sélect. trans. est défini sur Type de trans. (valeur par défaut). Ecran de paramétrage du transducteur 2. Si un transducteur haute fréquence est installé, appuyez sur pour sélectionner Connexion LF, puis appuyez sur la touche ENTER. Connecté...

  • Page 22: Configuration De La Prise

    6. Appuyez sur pour sélectionner Transducteur, puis appuyez sur la touche ENTER. La liste des transducteurs programmés s'affiche. 200B-5S 50/200-1T 50/200-1ST 200B-8B 200B-12H (Exemple : 200 kHz) 7. Appuyez sur pour sélectionner un transducteur connecté, puis appuyez sur la touche ENTER.

  • Page 23: Entrée De Données Du Transducteur Par Caractéristiques Du Transducteur

    Remarque : Les transducteurs de 53 à 65 kHz, 111 à 139 kHz et 171 à 183 kHz ne peuvent pas être connectés au FCV-295 en raison du bruit. 1. Dans la boîte de dialogue Réglage du transducteur, sélectionnez Sélect. trans., puis appuyez sur la touche ENTER.
  • Page 24 3. Appuyez sur pour sélectionner Temp., puis appuyez sur la touche ENTER. Ecran d'étalonnage de la température 4. Appuyez sur pour définir la valeur d'étalonnage de la température, puis appuyez sur la touche ENTER. Par exemple, si l'indication de température est 2,5°C supérieure à la valeur réelle, définissez -2.5°C.

  • Page 25: Paramétrage Du Port Nmea

    Sortie NMEA : Définissez les phrases de données de sortie. • Off : Exporte les phrases de données de sortie créées dans le FCV-295 (voir page 8). • On : Exporte les phrases de données de sortie du FCV-295 et les phrases transmises par un autre équipement.
  • Page 26 • Off : N’exporte pas la latitude/longitude. • TLL : Exporte la latitude/longitude. • FURUNO-TLL : Exporte la latitude/longitude, la profondeur et la température de l’eau. Un dispositif FURUNO-TLL est nécessaire. Moniteur port : Le moniteur port propose des informations pour les phrases de données entrées depuis le port NMEA.
