Sommaire des Matières pour Invicta METTI 8 PLUS

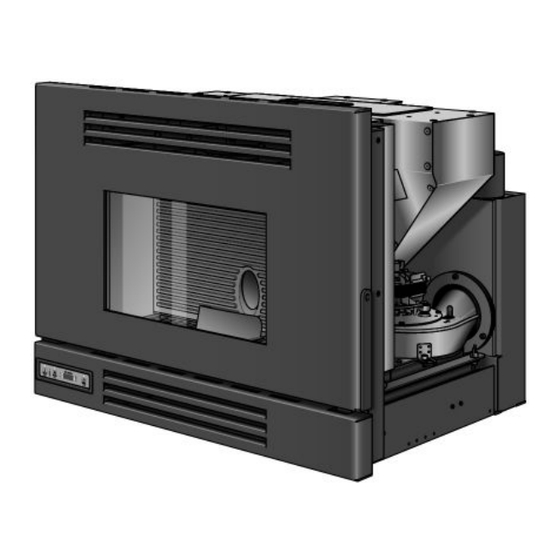

- Page 1 NOTICE D'INSTALLATION EMPLOI ET ENTRETIEN METTI 8 PLUS LE FOYER À PELLETS À INSÉRER CE MANUEL FAIT PARTIE INTÉGRANTE DU PRODUIT IL FAUT LE LIRE ATTENTIVEMENT ET LE GARDER Numéro de série UET 0921301240I 05-301024 Traduction du original...
- Page 2 ...
- Page 3 être réalisés uniquement par du personnel qualifié. Information importante. Les appareils à granulés de bois INVICTA et leurs habillages ● sont distribués en France par un réseau de revendeurs- La Société INVICTA (ci-après dénommé "le FABRICANT") décline installateurs.
- Page 4 2.3.10 Montage trémie de chargement 2.3.11 Montage kit de compensation 3 EMPLOI 3.1 Contrôles et informations sur le premier allumage 3.2 Chargement des granulés de bois 3.3 Panneau de commande 3.3.1 Allumage 3.3.2 Extinction 3.3.3 Programmation puissance maximale d'utilisation METTI 8 PLUS...
- Page 5 4.3 Mise hors service 4.4 Pannes / Causes / Solutions 4.4.1 Remplacement du fusible 5 RESERVÉ AU TECHNICIEN AUTORISÉ 5.1 Schéma électrique 5.2 Raccordement à un thermostat ou à un interrupteur 5.3 Liste des pièces de rechange 5.4 Enregistrement interventions METTI 8 PLUS...
- Page 6 Si la mise en conformité sollicitée est impossible ou entraîne des coûts disproportionnés dans les conditions prévues à l’article L 217-12 du Code de la consommation, INVICTA GROUP peut refuser celle-ci. Si les conditions prévues à l’article L 217-12 du Code de la consommation ne sont pas remplies, le Consommateur peut, après mise en demeure, poursuivre l’exécution forcée en nature de...
- Page 7 A.2 Garantie légale contre les vices cachés INVICTA GROUP répond envers le Consommateur des vices cachés dans le cadre de la garantie légale contre les vices cachés provenant d’un défaut de matière, de conception ou de fabrication affectant les produits délivrés et les rendant impropres à...
- Page 8 La Garantie Commerciale s’appliquera uniquement si le Produits a été installé de manière conforme et sous réserve de vérification de cette conformité par le réseau des stations techniques agréées INVICTA GROUP dans un délai de 3 mois après leur achat. La Garantie Commerciale sur ces produits aura une durée maximum d’un (1) ans, qui commencera à...
- Page 9 La Garantie Contractuelle n’est valable que si l’appareil a été installé à l’adresse figurant sur le certificat de garantie fourni avec l’appareil et si l’acquéreur a enregistré le Produit sur le site Internet www.invicta.fr ou par téléphone au numéro vert 0.809.10.00.13, dans un délai de 3 mois après l’achat, étant précisé...
- Page 10 être indiqué, le cas échéant, à votre revendeur. Ce numéro est également inscrit au bas de la plaque signalétique collée à l'arrière de l'appareil. Exemple de plaque signalétique avec numéro de série METTI 8 PLUS...
- Page 11 Les parties internes mobiles ou fixes en vermiculite sont faites d'un matériau résistant aux chocs thermiques provoqués par des ● températures élevées ; étant donné qu'il s'agit d'un matériau fragile, il est très important, pour ne pas les casser, de faire extrêmement attention durant les opérations d'entretien. METTI 8 PLUS...
- Page 12 FRANÇAIS 1.2 Certifications 1.2.1 Informations sur le marquage CE METTI 8 PLUS...
- Page 13 FRANÇAIS 1.2.2 Ecodesign 2022 METTI 8 PLUS...
- Page 14 FRANÇAIS 1.2.3 Autres certifications Nous déclarons que l'appareil METTI 8 PLUS est conforme aux dispositions législatives transposées dans les directives et règlements suivantes: Directive 2011/65/EU (RoHS directive relative à la limitation de certaines substances dangereuses dans les ●...
- Page 15 FRANÇAIS 1.3.2 Caractéristiques techniques METTI 8 PLUS Valeurs mesurées en application de la norme EN 14785:2006 Puissance nominale minimale Puissance Thermique CO mesuré (à 13% d'oxygène) 0,024 0,024 rendement 91,0 92,3 puissance électrique nominale tension nominale fréquence nominale combustible granulés de bois...
- Page 16 à accumuler les pellets dans le brûleur (voir paragraphe 3.3.5). ATTENTION: L'utilisation de granulés de mauvaise qualité contenant d'autres matériaux (maïs, coquilles de noix et noisettes etc.) ou avec des dimensions différentes de celles indiquées pourrait endommager l'appareil et entraîner la perte de la garantie-constructeur. METTI 8 PLUS...
- Page 17 éviter tout inconvénient. Les dysfonctionnements, même graves, sont dus souvent et surtout au non respect de certaines ou de la plupart des recommandations contenues dans ce manuel. METTI 8 PLUS...
- Page 18 En cas de revente ou déplacement de l'appareil, transmettre la notice à l'utilisateur et à l'installateur suivants afin qu'ils prennent connaissance des instructions et préconisations concernant son installation et son fonctionnement. En cas de perte, adressez-vous à votre installateur afin qu'il vous en procure un nouvel exemplaire. METTI 8 PLUS...
- Page 19 L'exemple de vue éclatée et le tableau suivant montrent et énumèrent les composants de l'appareil et les instructions pour une séparation et une élimination appropriées. En particulier, les composants électriques et électroniques doivent être séparés et éliminés dans des centres autorisés pour cette activité, conformément à la directive DEEE 2012/19/UE. METTI 8 PLUS...
- Page 20 Pour tout renseignement complémentaire sur les modalités de collecte des déchets d'appareils électriques et électroniques, des piles et des accumulateurs, il faut s'adresser aux Communes ou aux Autorités publiques compétentes pour la délivrance des autorisations. METTI 8 PLUS...
- Page 21 C) La jonction entre l'appareil et le conduit de fumée doit être réalisée dans les règles de l'art avec des matériaux adaptés. D) Le lieu d'installation de l'appareil doit être ventilé conformément aux prescriptions contenues dans cette notice. METTI 8 PLUS...
- Page 22 Il est INTERDIT d'installer et d'utiliser l'appareil dans des pièces où des matériaux inflammables ou explosifs ou des mélanges dont la quantité pourrait engendrer des risques d'incendie ou d'explosion sont fabriqués, produits, ou stockés. METTI 8 PLUS...
- Page 23 Le ventilateur pour la diffusion de l'air chaud est de type tangentiel. L'extracteur des fumées est de type centrifuge à haute pression et haut débit. Il assure l'évacuation des fumées dans le conduit de cheminée. METTI 8 PLUS...
- Page 24 Résistance adéquate à la corrosion provoquée par les produits de la combustion. ❍ Un accès facile pour les contrôles et l'entretien périodique. ❍ Une isolation adéquate de tout matériau inflammable. ❍ Être conforme aussi à d'autres normes éventuellement en vigueur dans le pays où a lieu l'installation. ● METTI 8 PLUS...
- Page 25 N.B. Le schéma suivant présente les conditions nécessaires à un bon fonctionnement: hauteurs - inclinaisons - trappes de visites. L'isolation du conduit de fumées doit être définie au cas par cas pour chaque installation. Les conduits extérieurs doivent toujours être isolés. A. Inclinaison B. Trappe d'inspection METTI 8 PLUS...
- Page 26 Exemple sur cheminée préexistante avec profondeur ≥ 53 cm, L ≥ 65 cm et H ≥ 53,5 cm. Exemple sur cheminée préexistante avec profondeur ≥ 46 cm, L ≥ 65 cm et H ≥ 53,5 cm. METTI 8 PLUS...
- Page 27 C. Sortie de l'air interne obligatoire (min. 400 cm² - optimal 630 cm²) D. Conduit fumée tubé (min Ø 10 cm - max Ø 15 cm) E. Clôture de tamponnement du raccord à le conduit fumée METTI 8 PLUS...
- Page 28 10 cm. Dévisser les quatre vis à ailettes [V] qui fixent l'appareil à la base fixe et le retirer. METTI 8 PLUS...
- Page 29 Effectuer le raccordement au conduit de fumée de manière à assurer l'étanchéité aux fumées (scellement ou joints). Il EST INTERDIT d'utiliser des tuyaux flexibles pour le raccordement de l'appareil au conduit de fumée. METTI 8 PLUS...
- Page 30 ATTENTION ! Pour extraire l'appareil et le réintroduire dans la base fixe, il convient toujours de laisser la porte de combustion entrouverte et de décrocher l'appareil en déplaçant vers le bas le levier spécifique situé à gauche. METTI 8 PLUS...
- Page 31 E. Conduit de fumée ou tuyau de raccordement (min Ø 10 cm - max Ø 15 cm) Seules les parois ininflammables permettent de positionner l'appareil à une distance minimale d'environ 10 cm sur le côté et à l'arrière. METTI 8 PLUS...
- Page 32 La prise d'air extérieur ne doit pas forcement être réalisée à l'arrière de l'appareil. ATTENTION: Un débit d'air comburant de 40 m³/h doit être assuré dans la pièce d'installation de l'appareil. METTI 8 PLUS...
- Page 33 ATTENTION (POUR LE TECHNICIEN): Pour le dimensionnement des cheminées des appareils à granulés, effectué via des logiciels spécialisés, il est possible d'utiliser la pression de référence de 0 Pascal. METTI 8 PLUS...
- Page 34 L'allumage a lieu selon le mode de fonctionnement sélectionné (voir paragraphe 3.3.1), et éventuellement selon la programmation établie (voir paragraphe 3.3.5). Vérifier que la quantité de combustible dans le réservoir est suffisante pour la durée de fonctionnement envisagée. METTI 8 PLUS...
- Page 35 à cet effet ; fixer plus solidement la base fixe au mur au niveau des trous postérieurs afin d'éviter qu'elle ne se plie à l'extraction de l'appareil. Cette opération requiert l'utilisation de systèmes de fixation adéquats. METTI 8 PLUS...
- Page 36 Outils nécessaires: Clé mâle à 6 pans de 4 mm. ❍ Clé plate de 8 mm. ❍ Tournevis cruciforme. ❍ Pour le montage des éléments suivre la séquence numérique décrite sur le schéma reporté plus loin. METTI 8 PLUS...
- Page 37 REMARQUE : aucun autre réglage du kit ne peut être effectué après son insertion dans le foyer de la cheminée préexistante. METTI 8 PLUS...
- Page 38 à environ 69 mm du bord avant de la base fixe. En présence également du kit trémie de chargement, les fixer tous deux sur le 4ème trou, en superposant le support du kit trémie de chargement au kit cadre de compensation. METTI 8 PLUS...
- Page 39 Contrôler périodiquement le niveau des granulés dans le réservoir. Recharger le réservoir lorsque l'appareil est à l'arrêt et froid, de préférence avant le déclenchement de l'alarme sonore de niveau bas qui reste activée jusqu'à l'intervention pour remplissage. METTI 8 PLUS...
- Page 40 (diode résistance allumée). Les éventuelles anomalies au cours de la phase de démarrage sont signalée sur l'écran et l'appareil se met en alarme (voir paragraphe 3.3.6). Visualisation du message défilant sur l'écran: ALLUMAGE METTI 8 PLUS...
- Page 41 – Si a été programée la phase d'extinction qui interrompt la phase d'allumage. – Au moment du réallumage de l'appareil à la suite de son arrêt pour absence de granulés. ATTENTION: Par sécurité, ne jamais remettre les granulés usagés dans le réservoir. METTI 8 PLUS...
- Page 42 Après une durée de 5 secondes environ, la valeur est mémorisée et l'écran revient à son état normal, pour quitter, vous pouvez également appuyez sur la touche [P3]. Visualisation du message défilant sur l'écran: 22.5c METTI 8 PLUS...
- Page 43 STOP ECO TEMP GOOD IMPORTANT: Ne jamais arrêter l'appareil en le débranchant ou en actionnant l'interrupteur: Le court-circuitage du cycle d'arrêt peut endommager le corps de chauffe ou causer des problèmes de réallumage de l'appareil. METTI 8 PLUS...
- Page 44 Ce menu vous permet d'activer ou désactiver le thermostat programmable, appuyer sur [P1] pour l'activer puis "MARCHE" [P2], Pour le désactiver appuyer sur "ARRÊT" et confirmer avec la touche [P3]. L'activation du thermostat réglable est confirmée par l'allumage de la diode thermo. Visualisation du message défilant sur l'écran: HABILITE CHRONO METTI 8 PLUS...
- Page 45 à l'aide de la touche [P3]. Mardi programme 1 / 2 / 3 / 4 ARRÊT ● Pour activer ce programme le mardi, appuyer sur [P1] "MARCHE", pour le désactiver appuyer sur [P2] "ARRÊT", confirmer et passer à METTI 8 PLUS...
- Page 46 à la température programmée de 3°C, pour l'activer ou la désactiver, appuyer sur les touches [P1] ou [P2] pour confirmer et passer à l'écran suivant à l'aide de la touche [P3]. Visualisation du message défilant sur l'écran: STAND-BY METTI 8 PLUS...
- Page 47 En introduisant différentes fournitures de pellets, vous pouvez trouver des variations de charge pouvant atteindre 20/25%, qui se traduisent par des variations de la puissance thermique introduite (voir paragraphe 1.4). Visualisation du message défilant sur l'écran: PR 54 CHARGE PELLET 00 METTI 8 PLUS...
- Page 48 étant susceptible de rendre le produit inadapté à l'utilisation à laquelle il est destiné. Visualisation du message défilant sur l'écran: CLEF ACCES Menu MA - SORTIE: Permet de sortir du menu. Visualisation du message défilant sur l'écran: ECHAP METTI 8 PLUS...
- Page 49 *Solution: En cas de répétition de l'anomalie, nous conseillons de faire intervenir un technicien SAV qualifié pour analyser le dysfonctionnement et y remédier. Visualisation du message défilant sur l'écran: AL 2 ALAR AL 2 SONDE FUMEE METTI 8 PLUS...
- Page 50 Il est nécessaire de toujours retirer l'intégralité du combustible présent dans le brûleur. Visualisation du message défilant sur l'écran: AL 6 ALAR AL 6 FINIT PELLET METTI 8 PLUS...
- Page 51 Lorsque l'on atteint 2000 heures de fonctionnement l'inscription SERVICE s'affiche sur le tableau de commandes, déterminant la nécessité d'un entretien périodique par un technicien qualifié. Visualisation du message (chaque minute pour 10 secondes) défilant sur l'écran: SERVICE METTI 8 PLUS...
- Page 52 A T T E N T I O N : A p r è s a v o i r n e t t o y é l a v i t r e , r e f e r m e r s o i g n e u s e m e n t l a p o r t e d e l ' a p p a r e i l . METTI 8 PLUS...
- Page 53 éventuelles qui pourraient causer l'obstruction des passages d'air au moyen d'un aspirateur et d'une brosse en acier ou en autre matériau suffisamment abrasif. Aspirer toutes les cendres déposées sur les grilles du foyer. METTI 8 PLUS...
- Page 54 Retirer les deux grilles du foyer [G]. En utilisant un aspirateur suffisamment puissant (1000÷1300 W), aspirer les cendres déposées dans la chambre de combustion, le décendrage du brûleur et sur la porte. METTI 8 PLUS...
- Page 55 Saisir la plaque en fonte [P] à deux mains et la retirer de la chambre de combustion en la faisant basculer, en veillant à ne pas heurter la structure de l'appareil et à ne pas faire tomber l'élément supérieur en vermiculite [R]. Incliner et retirer l'élément vermiculite supérieur [R] METTI 8 PLUS...
- Page 56 à gauche. Après le nettoyage, remettre les éléments en place en suivant l'ordre inverse des actions décrites ci-dessus. METTI 8 PLUS...
- Page 57 à côté de l'appareil en prenant les précautions adéquates (voir figure 4). À l'aide d'un pinceau, éliminer délicatement la suie s'étant déposée sur les pales en acier inox de l'extracteur de fumées [Q]. METTI 8 PLUS...
- Page 58 Après le nettoyage, remettre les éléments en place en suivant cette séquence dans l'ordre inverse ainsi que tous les joints présents. Si nécessaire, rétablir l'étanchéité des composants en utilisant du silicone thermorésistant. METTI 8 PLUS...
- Page 59 Dans le cas où dans la même pièce un autre appareil de type poêle, foyer fermé, cuisinière à bois ou hotte aspirante est en ● fonctionnement ou simplement installé (foyer ouvert), son tirage peut réduire ou compromettre celui de l'appareil. METTI 8 PLUS...
- Page 60 Rebrancher l'appareil et appuyer à nouveau sur l'interrupteur général. Si le problème persiste ou si le fusible saute encore, solliciter l'intervention du service d'assistance technique. Caractéristiques du fusible: type "5A T 5x20 (temporisé)". METTI 8 PLUS...
- Page 61 14. Sonde des fumées 3. Communication série 9. Ventilateur 15. Sonde de réservoir 4. Thermostat externe * 10. Extracteur des fumée 16. Fusible 5. Encoder extracteur de fumée 11. Pressostat * En option 6. Tension d'alimentation 230 Vac 12. Thermostat METTI 8 PLUS...
- Page 62 6°C (voir paragraphe 3.3.4). ATTENTION: pour éviter d'endommager le raccordement au thermostat lors de l'extraction de l'appareil, il faut l'accrocher au ressort du tendeur de câble en même temps que le câble d'alimentation (voir paragraphe 2.3.2). METTI 8 PLUS...
- Page 63 FRANÇAIS 5.3 Liste des pièces de rechange METTI 8 PLUS...
- Page 64 FRANÇAIS 5.4 Enregistrement interventions 1. DATE 2. SIGNATURE DU TECHNICIEN 3. DESCRIPTION INTERVENTION METTI 8 PLUS...
- Page 65 FRANÇAIS METTI 8 PLUS...
- Page 66 FRANÇAIS METTI 8 PLUS...
- Page 67 FRANÇAIS METTI 8 PLUS...
- Page 68 La Société se réserve le droit d'apporter sans aucun préavis toutes les modifications qu'elle jugerait nécessaires pour des exigences techniques ou commerciales et décline toute responsabilité pour les fautes ou inexactitudes éventuellement présentes dans ce catalogue. Toute reproduction, même partielle, des photographies, des dessins et des textes est absolument interdite.
