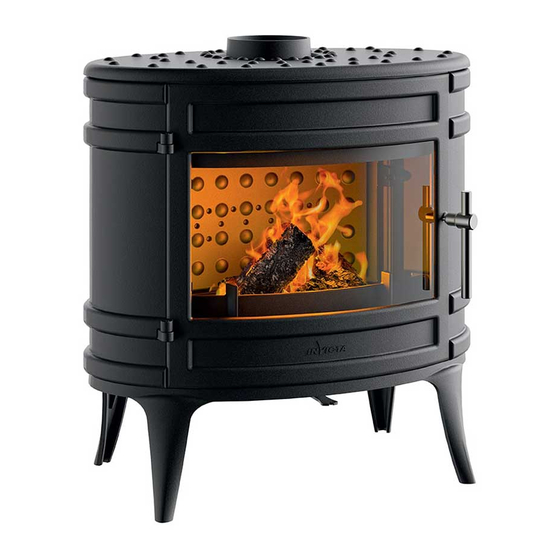

- Page 1 Poêle MANDOR Référence : 618044 Poêle à bois MANDOR Référence 6180 44 PhL le 03/04/2014 Page 1/8...
- Page 2 Poêle MANDOR Référence : 618044 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques suivant EN 13240 : Puissance nominale 12 kW Rendement 76 % Taux de CO% 0.15 %...
- Page 3 Poêle MANDOR Référence : 618044 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle MANDOR Référence : 618044 PhL le 03/04/2014 Page 4/8...
- Page 5 Poêle MANDOR Référence : 618044 Repère Nbr Désignation Référence Socle F610431B Pied F610430U Vis tête hexagonale de 8x25 AV8408250 Rondelle de 8 AV4100080 Ecrou de 8 AV7100080 Vis tête fraisée de 6x20 AV8636200 Registre d’air primaire AT610131A Bride de registre...
- Page 6 Poêle MANDOR Référence : 618044 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Poêle MANDOR Référence : 618044 Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 14 kg constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure.
- Page 8 Poêle MANDOR Référence : 618044 Changement de l’orientation de la buse 1- Buse 2- Tampon intérieur L’orientation de la buse est en position verticale en sortie d’usine. Passage en position horizontale : - Démonter le déflecteur - Dévisser les 4 vis écrous représentés A sur le schéma ci-dessus - Démonter la buse 4 vis...
