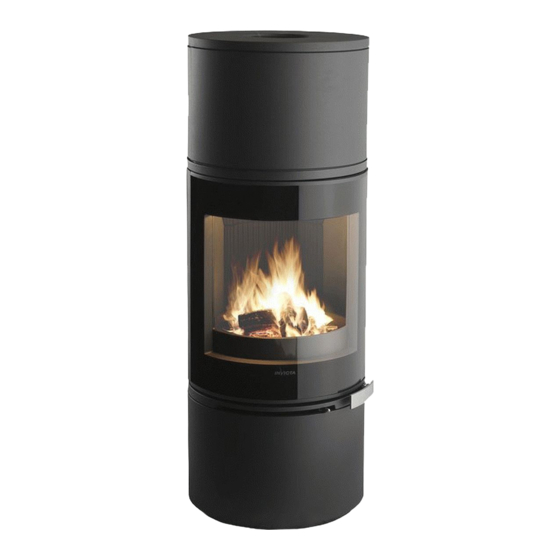

- Page 1 Poêle à bois ALCOR référence P610744 Poêle à bois ALCOR Référence P610744 Page 1 sur 12 XD, le 07/12/2021...
- Page 2 Poêle à bois ALCOR référence P610744 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 6 kW...
- Page 3 Poêle à bois ALCOR référence P610744 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois ALCOR référence P610744 Page 4 sur 12 XD, le 07/12/2021...
- Page 5 Poêle à bois ALCOR référence P610744 Vue éclatée du corps de chauffe Page 5 sur 12 XD, le 07/12/2021...
- Page 6 Poêle à bois ALCOR référence P610744 Repère Désignation Référence Vermiculite AI703140A Tringlerie AS610225A Poignée de la porte AS610227A Bouton inox AS610232A Vis épaulée AS610309A Ressort AS750125A Cendrier AT610426A Charnière AT610427A Commande de registre AT610428A Equerre AT610429A Presse verre AT610430A Fermeture AT610431A Tôle de frottement inférieur...
- Page 7 Poêle à bois ALCOR référence P610744 Vue éclatée du pied Vue éclatée du dessus décoratif Repère Désignation Référence Rondelle plate large LL Ø 6 AV4216250 Vis FHC M6x16 AV8636166 Vis TH M6x16 AV8406160 Base du pied F612140U Fond du pied F612141U Façade du pied...
- Page 8 Poêle à bois ALCOR référence P610744 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 9 Poêle à bois ALCOR référence P610744 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 10 Poêle à bois ALCOR référence P610744 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 11 Poêle à bois ALCOR référence P610744 REGISTRE DE REGLAGE D’ALLURE Situé en façade du poêle, ce registre est utilisé pour moduler l’allure de l’appareil : Position «Allumage » : Position « Puissance nominale » : Position maxi - Poignée en butée Position nominale Passage en «...
