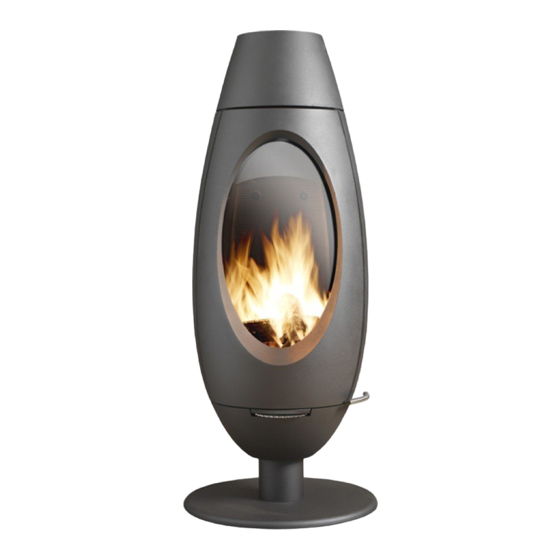

- Page 1 Poêle OVE Plug-in Référence 6421 00 Poêle OVE Plug-in Référence 6421 00 Pour garantir un bon fonctionnement effectuez les gestes essentiels décrits au point 2 « Utilisation du Poêle OVE Plug-in » XD, le 04/06/2019 Page 1 sur 39...
-
Page 2: Table Des Matières
Nomenclature ..............................14 Vue d’ensemble en situation ........................... 15 Conseils d’installation ............................. 16 Utilisation du Poêle OVE Plug-in ..........................17 Mise en service .............................. 18 Chargement des granulés de bois ........................18 Panneau de commande : aperçu des différentes fonctions ................19 Préparation à... -
Page 3: Informations Générales
Poêle OVE Plug-in Référence 6421 00 1 Informations générales: Données techniques Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Cet ensemble est constitué d’un corps de chauffe en fonte et d’une trémie murale qui doivent être assemblés comme indiqué... - Page 4 Poêle OVE Plug-in Référence 6421 00 Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 80 cm sur les cotés XD, le 04/06/2019 Page 4 sur 39...
-
Page 5: Sécurité
Poêle OVE Plug-in Référence 6421 00 Sécurité ous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité ’installation de nos appareils doit être effectuée par des professionnels qualifiés. « ous les règlements nationaux et locaux, ainsi que les normes européennes doivent être respectés lors de l’installation de l’appareil. - Page 6 Poêle OVE Plug-in Référence 6421 00 correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil.
-
Page 7: Règles D'installation
Poêle OVE Plug-in Référence 6421 00 Règles d’installation Tous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité L’installation de nos appareils doit être effectuée par du personnel compétent. Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l’installation et l’utilisation de l’appareil. -
Page 8: Instructions Pour L'installation De L'appareil
Poêle OVE Plug-in Référence 6421 00 Instructions pour l’installation de l’appareil. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter la distance minimale indiquée sur le schéma ci-dessous. - Page 9 Poêle OVE Plug-in Référence 6421 00 Retirer le panneau avant de la trémie : XD, le 04/06/2019 Page 9 sur 39...
- Page 10 Poêle OVE Plug-in Référence 6421 00 Fixer la trémie sur un mur pour installer l’ensemble Trémie et poêle convenablement : Pour fixer la trémie sur un mur, il vous suffit d’utiliser les deux trous sur le panneau arrière ...
- Page 11 Poêle OVE Plug-in Référence 6421 00 Engager le tube de raccordement munit de sa bague silicone sur le poêle : Approcher et centrer le poêle devant la trémie fixée au mur : (environ 15 mm) ≈15 mm XD, le 04/06/2019...
- Page 12 Poêle OVE Plug-in Référence 6421 00 Assembler le tube de raccordement sur la trémie à l’aide des rondelles et écrous fournis puis abaisser la bague d’étanchéité au maximum afin d’assurer l’étanchéité entre les deux tubes : Attention : Lors de la remise en place du panneau avant de la trémie, ouvrir la porte...
-
Page 13: Eclaté
Poêle OVE Plug-in Référence 6421 00 Eclaté XD, le 04/06/2019 Page 13 sur 39... -
Page 14: Nomenclature
PIED POELE OVE PLUG-IN F612360U TIGE F. 14x135 CL8.8 BT DIN975 AS610244A ECROU HU M14 BRUT CL.8 AV7100140 TUBE PIETEMENT POELE OVE PLUG-IN AT610480A DESSOUS POELE OVE PLUG-IN F612361U CAPOT REGIS. POELE OVE GRANULE F612371B DISQUE REGISTRE POELE OVE PLUG-IN... -
Page 15: Vue D'ensemble En Situation
Poêle OVE Plug-in Référence 6421 00 Vue d’ensemble en situation 1. Poêle Ove 2. Trémie 3. Jerricane de remplissage 4. Panneau de commande 5. Interrupteur général et prise pour le raccordement électrique 6. Sonde de température ambiante XD, le 04/06/2019... -
Page 16: Conseils D'installation
Poêle OVE Plug-in Référence 6421 00 Conseils d’installation Raccordement électrique par l’installateur : Brancher le poêle sur le secteur grâce à la prise fournie. Le raccordement électrique (prise) doit être facilement accessible après l’installation du poêle, et doit rester visible. -
Page 17: Utilisation Du Poêle Ove Plug-In
Poêle OVE Plug-in Référence 6421 00 2 Utilisation du Poêle OVE Plug-in Gestes essentiels à effectuer systématiquement avant de mettre en service: Décendrer l’intérieur du creuset pour assurer une bonne diffusion de l’air comburant et vérifier que le creuset est bien en place dans son logement. -
Page 18: Mise En Service
Poêle OVE Plug-in Référence 6421 00 Mise en service Positionner la sonde de température ambiante à un endroit où la température mesurée est représentative de celle de la pièce à chauffer (éviter de l’installer près de fenêtres ou portes) La mise en place d’un thermostat d’ambiance « extérieur à l’appareil » est également possible : voir fiche technique dans le colis trémie... -
Page 19: Panneau De Commande : Aperçu Des Différentes Fonctions
Poêle OVE Plug-in Référence 6421 00 Panneau de commande : aperçu des différentes fonctions = ARRET / CHOIX CONSIGNE DE TEMPERATURE, SONDE DE TEMPERATURE EXTERNE = PRECHARGEMENT VIS X5 « voyants de puissance » indiquant l’activation du régime de puissance choisi avec « B » = orange = CHOIX PUISSANCE DE FONCTIONNEMENT («... -
Page 20: Préparation À L'allumage (Conditionnement)
Poêle OVE Plug-in Référence 6421 00 Préparation à l’allumage (conditionnement) Vérifier que l’ensemble des pièces intérieures soient bien en place : support creuset (26), taque (28), creuset (29), pare brûleur (30), déflecteur (46). (Voir paragraphe 1.6 Nomenclature). Les pièces peuvent bouger légèrement lors du transport ou de la maintenance de l’appareil il faut s’assurer qu’elles soient parfaitement remises en place pour... -
Page 21: Allumage & Mise En Régime
Poêle OVE Plug-in Référence 6421 00 Allumage & Mise en régime L’allumage est une phase « manuelle » qui nécessite de l’attention. Dès qu’il y a eu amorçage de l’allumage, il faut absolument s’assurer de la présence permanente de flamme : si elle disparait et que la charge à allumer se met à « fumer », il faut immédiatement arrêter l’appareil en appuyant sur le [bouton A]. -
Page 22: Fonctionnement
Poêle OVE Plug-in Référence 6421 00 Fonctionnement 2.7.1 Sans régulation La sonde de température ambiante (voir « 2.1 mise en service ») est désactivée : Positionner le [bouton D] de régulation sur le symbole flamme (schéma à gauche) Les « voyants de puissance » correspondant à la puissance choisie sont allumés ... -
Page 23: Avec Régulation: Sonde De Température Ambiante Activée
Poêle OVE Plug-in Référence 6421 00 2.7.2 Avec régulation: sonde de température ambiante activée Plage de consigne de régulation de 15 à 30 °C Choisir avec le [bouton D] la consigne de température ambiante souhaitée dans cet exemple : 22 °C Les «... -
Page 24: Avec Régulation : Sur Thermostat D'ambiance Extérieur À L'appareil
Poêle OVE Plug-in Référence 6421 00 2.7.3 Avec régulation : sur thermostat d’ambiance extérieur à l’appareil Ce fonctionnement n’est possible que si un thermostat d’ambiance, extérieur à l’appareil, a été installé Placer le [bouton D] sur TA pour activer la fonction thermostat d’ambiance externe ... -
Page 25: Ré-Allumage
Poêle OVE Plug-in Référence 6421 00 Ré-allumage Ne jamais ré-allumer l’appareil avant qu’il ne soit complétement refroidi : Le chargement de granulés dans un foyer éteint mais encore chaud, peut s’accompagner de phénomène de dégazages difficiles à maitriser et dangereux : risque de déflagration. -
Page 26: Gestion Du Décendrage
Poêle OVE Plug-in Référence 6421 00 2.9.2 Gestion du décendrage Les cendres accumulées dans le cendrier ne doivent en aucun cas venir toucher le fond du creuset (voir schéma ci- dessous), cela aurait pour conséquence : 1. de priver le creuset du flux d’air nécessaire à la combustion des granulés : combustion incomplète 2. -
Page 27: Réglage De « L'air De Vitrage
Poêle OVE Plug-in Référence 6421 00 2.9.3 Réglage de « l’air de vitrage » Un registre « d’air de vitrage » est situé sur le haut de façade : Ce registre doit normalement rester fermé afin d’obtenir les meilleures performances. Cependant l’ouverture de ce registre est possible et peut être justifiée, pour obtenir une meilleure propreté... - Page 28 Poêle OVE Plug-in Référence 6421 00 Attention : Au moment de l’entretien, mettre l’interrupteur général sur la position 0, afin qu’il ne s’allume pas. L’appareil doit être arrêté depuis plus d’une heure, veiller à ce qu’il ne reste plus de granulés incandescent pouvant entraîner un risque d’incendie au moment du nettoyage.
-
Page 29: Informations Techniques Réservées Aux Professionnels Qualifiés
La vis est bloquée suite à une accumulation de granulés de bois, appeler un technicien autorisé pour procéder au déblocage Suite de blocage de vis : Non-respect des « gestes essentiels » (voir 2 « Utilisation Poêle du OVE Plug-in) Creuset mal positionné ... -
Page 30: Démontage Du Panneau Avant De La Trémie
Poêle OVE Plug-in Référence 6421 00 3.2.1 Démontage du panneau avant de la trémie Important : Il n’est pas nécessaire de déconnecter le poêle de la trémie pour cette opération. XD, le 04/06/2019 Page 30 sur 39... -
Page 31: Démonter La Grille De Protection
Poêle OVE Plug-in Référence 6421 00 3.2.2 Démonter la grille de protection Retirer le panneau avant comme en 3.2.1 Dévisser les 2 vis Extraire la grille 3.2.3 Accès motoréducteur et carte électronique Retirer la vis de fixation du motoréducteur et le... - Page 32 Poêle OVE Plug-in Référence 6421 00 Pour toute intervention nécessitant le démontage du motoréducteur, attention lors du remontage à bien aligner la vis avec le méplat de l’axe du motoréducteur Retirer les 2 vis de fixation de la carte et déconnecter délicatement le câblage (en cas de dégradation du faisceau...
-
Page 33: Réglage De La Fermeture
Poêle OVE Plug-in Référence 6421 00 Réglage de la fermeture Pour durcir la fermeture de la porte Enlever une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage. -
Page 34: Déflecteur Du Haut
Poêle OVE Plug-in Référence 6421 00 Extractions et mises en place des déflecteurs 3.4.1 Déflecteur du haut XD, le 04/06/2019 Page 34 sur 39... -
Page 35: Déflecteur Du Bas
Poêle OVE Plug-in Référence 6421 00 3.4.2 Déflecteur du bas XD, le 04/06/2019 Page 35 sur 39... -
Page 36: Ajustement Du Débit D'air De Combustion
Poêle OVE Plug-in Référence 6421 00 Ajustement du débit d’air de combustion Les conditions dans lesquelles on fait fonctionner un poêle, varient en fonction de : la qualité et les dimensions des granulés les valeurs de tirage de la cheminée Pour garantir une mise en service facile et un fonctionnement sûr dans tous les contextes, nous avons fixé... -
Page 37: Schéma Électrique
Poêle OVE Plug-in Référence 6421 00 Schéma électrique ATTENTION : avant d’intervenir sur l’appareil, toujours débrancher le câble d’alimentation 1) Carte électronique 3) Thermostat externe 5) Tension d’alimentation 230 Vac 2) Panneau de commande 4) Motoréducteur vis sans fin 6) Sonde air ambiant... -
Page 38: Remplacement Du Fusible
Poêle OVE Plug-in Référence 6421 00 Remplacement du fusible Débrancher le câble d’alimentation Ouvrir le logement à l’aide d’un petit tournevis plat Vérifier visuellement le fusible ou à l’aide d’un Ohmmètre. Si le fusible présente un signe de fusion du filament ou que sa résistance électrique est infinie, utiliser le fusible de rechange. - Page 39 Poêle OVE Plug-in Référence 6421 00 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 642100 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
