Manuels Connexes pour Invicta Aratos Plug-in auto
Sommaire des Matières pour Invicta Aratos Plug-in auto

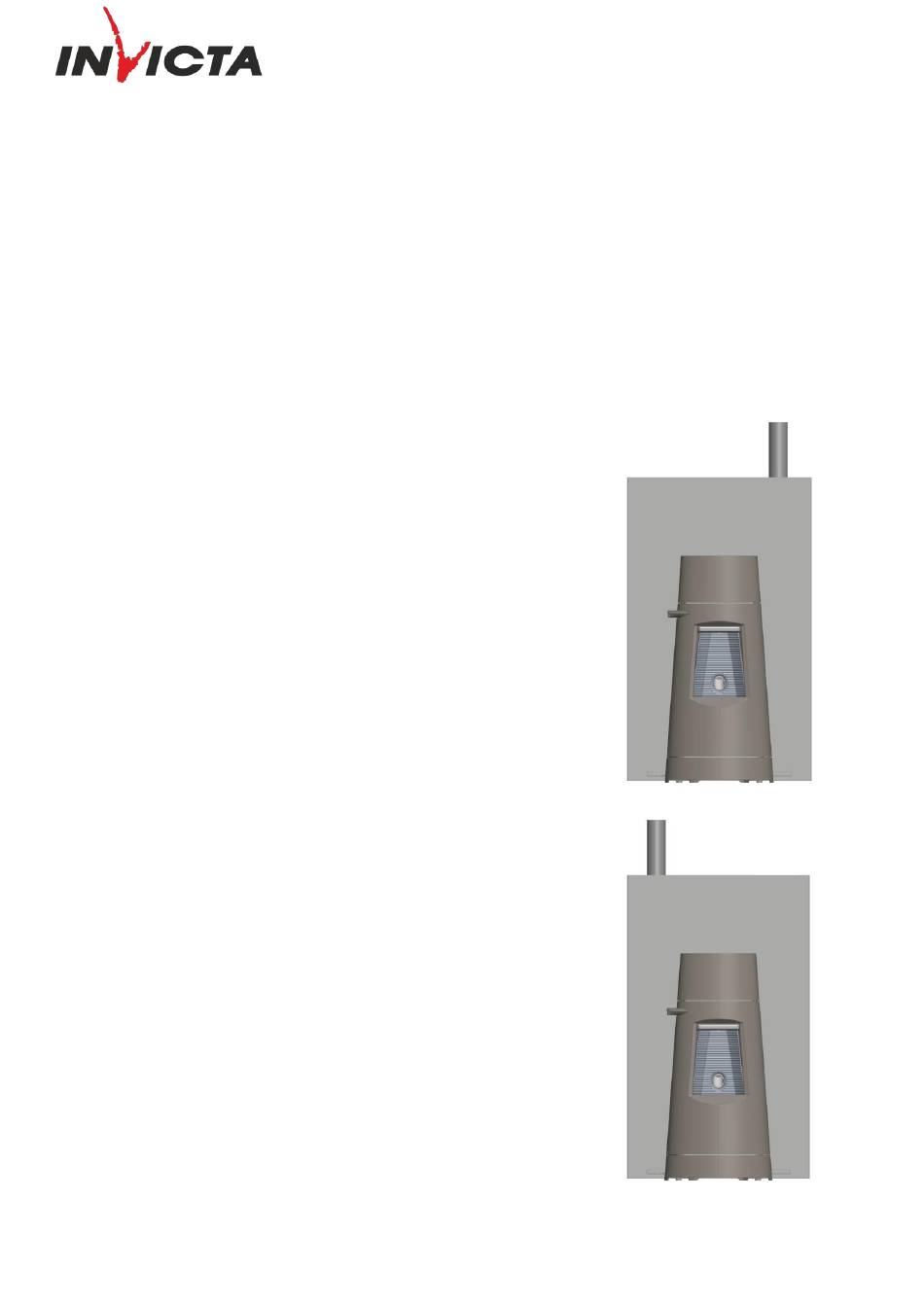

- Page 1 Poêle Aratos Plug-in auto Références P649011 & P649012 Poêle Aratos Plug-in auto P649011 (sortie des fumées à droite) & P649012 (sortie des fumées à gauche) XD 04/06/2019 Page 1 sur 51...
- Page 2 Poêle Aratos Plug-in auto Références P649011 & P649012 Sommaire Informations générales: ................................3 Sécurité .................................... 3 Données techniques ................................. 5 Caractéristiques dimensionnelles et techniques ........................ 6 Règles d’installation ................................7 1.4.1 Tirage ................................... 7 1.4.2 Ventilation du local où l’appareil est installé ......................... 7 1.4.3...
- Page 3 Poêle Aratos Plug-in auto Références P649011 & P649012 1 Informations générales: Sécurité ous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité ’installation de nos appareils doit être effectuée par des professionnels qualifiés.
- Page 4 S’assurer que les utilisateurs sont informés des conditions et des limites d’utilisation de l’appareil. N’utiliser que des pièces de rechange qui ont été fournies par le fabricant. a fiche technique de ce produit est disponible sur le site internet à l’adresse suivante : https://www.invicta.fr XD 04/06/2019 Page 4 sur 51...
- Page 5 Poêle Aratos Plug-in auto Références P649011 & P649012 Données techniques Notice particulière d’utilisation et d’installation Cet ensemble est constitué d’un corps de chauffe en fonte et d’une trémie murale qui doivent être assemblés comme indiqué dans ce document pour constituer un poêle à granulés.
- Page 6 Poêle Aratos Plug-in auto Références P649011 & P649012 Caractéristiques dimensionnelles et techniques Evacuation des fumées Trappe de chargement en granulés Panneau de commande Trémie Poêle Aratos Boite à fumée Trappe de ramonage Sonde de température ambiante, Interrupteur général et prise Représenté...
- Page 7 Poêle Aratos Plug-in auto Références P649011 & P649012 Règles d’installation Tous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité L’installation de nos appareils doit être effectuée par des professionnels qualifiés. Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l’installation et l’utilisation de l’appareil.
- Page 8 Poêle Aratos Plug-in auto Références P649011 & P649012 1.4.4 Raccordement à la cheminée Pour le raccordement à la cheminée, choisir un conduit de raccordement étanche en diamètre 80 mm permettant d’assurer une bonne étanchéité entre les différents éléments qui le composent (collier de serrage) et, comme pour le conduit de cheminée, ne comportant aucun matériau susceptible de se dégrader sous l’action de la chaleur.
- Page 9 Poêle Aratos Plug-in auto Références P649011 & P649012 Instructions pour l’installation de l’appareil. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 10 Poêle Aratos Plug-in auto Références P649011 & P649012 Instructions de montage. La notice de montage est un document livré avec le poêle portant la référence suivante : AN649000 NOTICE DE MONTAGE Il est important de bien suivre étape par étape la notice de montage afin de garantir une bonne mise en place.
- Page 11 Poêle Aratos Plug-in auto Références P649011 & P649012 Eclaté et Nomenclature du poêle. XD 04/06/2019 Page 11 sur 51...
- Page 12 Poêle Aratos Plug-in auto Références P649011 & P649012 Repère Désignation Référence SOCLE ARATOS PLUGIN AUTO F612525U VAM TH M06X025 BRUT CL.6.8 AV8406250 TIGE FILETEE M6 x 80 BRUT AV8726800 ENTRETOISE AT750085A ECROU EMBC M06 BRUT AV7220060 BOUCLIER THERMIQUE AT610519A FACADE ARATOS PLUGIN AUTO...
- Page 13 Poêle Aratos Plug-in auto Références P649011 & P649012 ECROU SECURITE M8 KAGO BN169 AV7010080 VAM BHC M6X10 INOX A2 AV8686106 GOUPILLE CANNELEE G2 6x30 BRUT AV6306300 VITRE POELE ARATOS PLUGIN AUTO AX649010A CLAMS DE VITRE AS700180A VAM TCPZ M04X06 Zn CL.4.8 AV8644067 1.1ML JOINT THERMOCORDE D5...
- Page 14 Poêle Aratos Plug-in auto Références P649011 & P649012 Eclaté et Nomenclature de la trémie. Repère Désignation Référence Panneau frontal 1102046751 Porte logement à granulés 1102046651 Ecran de commande 1046202400 Bague silicone 1260104100 Motoréducteur 1044001800 Sonde de température ambiante 1042003500 Interrupteur générale 1043020400 Thermostat de sécurité...
- Page 15 Poêle Aratos Plug-in auto Références P649011 & P649012 2 Utilisation du Poêle ARATOS Mise en service Voir schéma paragraphe 1.2 Positionner la sonde de température ambiante à un endroit où la température mesurée est représentative de celle de la pièce à chauffer (éviter de l’installer près de fenêtres ou portes) La mise en place d’un thermostat d’ambiance «...
- Page 16 Poêle Aratos Plug-in auto Références P649011 & P649012 Positionnement du brûleur. Il faut s’assurer que le brûleur est parfaitement en place dans son logement : bien en appui sur le joint qui assure l’étanchéité avec le support brûleur. (Voir schéma ci-dessous)
- Page 17 Poêle Aratos Plug-in auto Références P649011 & P649012 Chargement et qualité des granulés de bois Ouvrir la trappe de la trémie et charger avec le réservoir de transfert préalablement rempli de granulés de bois Pour le bon fonctionnement de l’appareil, refermer les trappes réservoir...
- Page 18 Poêle Aratos Plug-in auto Références P649011 & P649012 Panneau de commande L’écran du panneau de commande est rétroéclairé, il se met en veille après 30 secondes si aucune touche n’a été pressée dans cet intervalle. Il est possible de configurer le rétroéclairage du panneau (Voir paragraphe 2.9.9) [P1] = [Augmentation de la température de consigne] –...
- Page 19 Poêle Aratos Plug-in auto Références P649011 & P649012 Allumage Activer l'appareil en mettant sur "1" l'interrupteur électrique situé sur le côté de l'appareil (voir paragraphe 1.2). L'activation est confirmée par l'allumage du panneau de commande, qui affiche la page principale (message [OFF] sur l'écran).
- Page 20 Poêle Aratos Plug-in auto Références P649011 & P649012 ATTENTION: Si l'allumage ne se déclenche pas, l'appareil se met en alarme "Défaut d'allumage" et le message [MANQUE ALLUMAGE] apparaît à l'écran. Avant de procéder à une seconde tentative, vider complètement le brûleur du combustible accumulé...
- Page 21 Poêle Aratos Plug-in auto Références P649011 & P649012 Lorsque la température ambiante a atteint la valeur demandée, la puissance de l'appareil passe automatiquement à la valeur minimale (Puissance 1). Dans ces conditions, l'écran affiche le message [MODULE]. Si la température ambiante descend en dessous de la valeur demandée, l'appareil repasse à...
- Page 22 Poêle Aratos Plug-in auto Références P649011 & P649012 MENUS : Description et accès Pour accéder aux menus, appuyer sur la touche [P3]. Le message [MENU 01 SET HORLOGE] s'affiche à l'écran. Les menus sont divisés en différentes parties et niveaux de sous-menus qui permettent d'accéder aux paramètres et à...
- Page 23 Poêle Aratos Plug-in auto Références P649011 & P649012 2. EXEMPLE D’ACCES et MODIFICATION DANS UN MENU – AVEC SOUS MENU Appuyer une fois sur la touche [P3] – [SET] pour entrer dans le menu utilisateur. Faire défiler les Menus en appuyant sur les touches [P5] ou [P6].
- Page 24 Poêle Aratos Plug-in auto Références P649011 & P649012 2.9.1 Menu 01 – SET HORLOGE Ce [Menu 01] permet de régler la date, l’heure, les minutes, le jour, le mois et l’année. Pour accéder au menu, appuyez sur la touche [P3].
- Page 25 Poêle Aratos Plug-in auto Références P649011 & P649012 Pour passer aux réglages des heures de démarrages et stops, appuyer sur la touche [P5]. L'appareil dispose de deux programmes quotidiens qui permettent deux allumages et deux arrêts par jour, suivre les procédures ci-dessous pour les réglages: (les démarrages et stops sont initialement sur OFF) ...
- Page 26 Poêle Aratos Plug-in auto Références P649011 & P649012 Start programme 1 Pour régler l'heure allumage (Start. Prog 1) de l'appareil, appuyer sur les touches [P1] ou [P2], pour ignorer l’allumage régler l'horaire sur "OFF", confirmer et passer à l'écran suivant à l'aide de la touche [P5].
- Page 27 Poêle Aratos Plug-in auto Références P649011 & P649012 Sous-Menu - M-2-4 - PROGRAM END-SETT : (plages de programmation fin de semaine « samedi, dimanche ») Ce sous-menu permet d’activer, de désactiver et de régler les démarrages (allumages) stops (extinctions) deux programmes fin de semaine.
- Page 28 Poêle Aratos Plug-in auto Références P649011 & P649012 2.9.4 Menu 04 – MODE STAND BY (Veille) Ce [Menu 04] permet d’activer ou de désactiver la fonction veille. Pour accéder au menu, appuyer sur la touche [P3], puis appuyer sur les touches [P1] ou [P2] pour activer «...
- Page 29 Poêle Aratos Plug-in auto Références P649011 & P649012 2.9.8 Menu 08 – TYPE PELLET (granulés) Cette fonction permet d'afficher et de modifier les paramètres de combustion liés à l'alimentation en granulés et de fiabiliser le fonctionnement en adaptant, très simplement, le poêle à son environnement.
- Page 30 Poêle Aratos Plug-in auto Références P649011 & P649012 2.9.9 Menu 09 – BACK LIGHT Ce [Menu 09] permet de choisir entre trois niveaux d’intensité lumineuse de l’écran : Pour accéder au menu, appuyer sur la touche [P3], puis appuyer sur les touches [P1] ou [P2] pour choisir la luminosité...
- Page 31 Poêle Aratos Plug-in auto Références P649011 & P649012 ALARME BLACK OUT: Cette alarme se déclenche lorsqu’il y a une coupure électrique de l’appareil durant son fonctionnement. Si la coupure électrique est inférieure à 30 secondes, l'appareil se remet en mode TRAVAIL. Dans le cas contraire il se met en alarme.
- Page 32 Poêle Aratos Plug-in auto Références P649011 & P649012 ALARME SECURITE THERM (sécurité thermique): Se déclenche lorsque le thermostat de sécurité détecte une température supérieure à la valeur limite dans le réservoir à granulés (trémie). Le thermostat arrête immédiatement la vis d'alimentation en granulés. L'appareil se met en alarme.
- Page 33 Poêle Aratos Plug-in auto Références P649011 & P649012 3 Conseils d’entretien Faire ramoner par des spécialistes votre conduit de cheminée au moins deux fois par an, dont une fois pendant la saison de chauffe. A cette occasion faites nettoyer et vérifier l’ensemble de l’appareil et du conduit de raccordement par un professionnel compétent qui :...
- Page 34 Poêle Aratos Plug-in auto Références P649011 & P649012 Brûleur A vérifier et vider tous les jours, un granulé trop humide ou de mauvaise qualité peut entraîner un dépôt solide de calamine dans le brûleur. Celui-ci pouvant entraîner des défauts d’allumage gênants et dangereux, une mauvaise combustion voire une extinction de l’appareil par manque d’air.
- Page 35 Poêle Aratos Plug-in auto Références P649011 & P649012 Circuit des fumées A nettoyer une fois par mois, la combustion des granulés entraîne un encrassement du circuit de fumée par dépôt de poussière et de goudron. Afin de faire fonctionner l’appareil en toute sécurité le nettoyage complet du circuit est impératif.
- Page 36 Poêle Aratos Plug-in auto Références P649011 & P649012 Boites à fumées Les boîtes à fumées sont conçues pour stopper et récupérer la majeure partie des poussières afin qu’elles ne soient pas éjectées dans le conduit d’évacuation des fumées. Afin d’éviter un encrassement de l’extracteur de fumées et des conduits d’évacuations, il est impératif de nettoyer les boites à...
- Page 37 Poêle Aratos Plug-in auto Références P649011 & P649012 Pour la boite à fumée de la trémie : (voir schéma ci-dessous) 1. Dévisser et extraire les quatre vis de la trappe décorative de la boite à fumée. 2. Dévisser les quatre vis de la porte de la boite à fumée.
- Page 38 Poêle Aratos Plug-in auto Références P649011 & P649012 4 Pannes / Causes / Solutions. L’appareil n’est pas alimenté en électricité : ECRAN éteint: Le câble électrique est endommagé ou débranché de la prise de courant Le fusible de la carte électronique est peut être fondu (voir paragraphe 5.5) Allumages manqués :...
- Page 39 Poêle Aratos Plug-in auto Références P649011 & P649012 5 Opérations et informations réservées au professionnel qualifié. Opérations techniques Intervention sur la trémie, motoréducteur, carte électronique et extracteur des fumées (à réaliser exclusivement par un professionnel qualifié) Pour ces opérations toujours débrancher le câble d’alimentation électrique...
- Page 40 Poêle Aratos Plug-in auto Références P649011 & P649012 5.1.2 Démontage de la grille de protection Retirer le panneau avant comme en 3.2.1 Dévisser les 2 vis Extraire la grille XD 04/06/2019 Page 40 sur 51...
- Page 41 Poêle Aratos Plug-in auto Références P649011 & P649012 5.1.3 Accès motoréducteur et carte électronique Retirer la vis de fixation du motoréducteur et le Retirer les 4 vis de fixation de la trappe faire glisser vers le bas Attention pour toute intervention nécessitant le démontage du motoréducteur, lors du remontage bien aligner la vis avec le méplat de l’axe du motoréducteur.
- Page 42 Poêle Aratos Plug-in auto Références P649011 & P649012 Retirer les 2 vis de fixation de la carte et déconnecter délicatement les câbles (en cas de dégradation d’un faisceau électrique celui-ci devra impérativement être remplacé). 5.1.4 Remplacement et positionnement de la bougie...
- Page 43 Poêle Aratos Plug-in auto Références P649011 & P649012 4- Désserrer la vis 5- Extraire l’ensemble allumeur 6- Désserer l’écrou de blocage de la bougie 7- Extraire la bougie du tube 8- Placer la nouvelle bougie comme sur schéma et resserer l’écrou de blocage de la bougie...
- Page 44 Poêle Aratos Plug-in auto Références P649011 & P649012 9- Contrôler le centrage de la bougie dans son tube, là corriger si nécessaire en faisant levier sur la bougie à l’aide d’un tournevis par exemple 10- Procéder au remontage de l’ensemble allumeur 11- Contrôle de la position de la bougie...
- Page 45 Poêle Aratos Plug-in auto Références P649011 & P649012 ¨Photos de principe permettant de visualiser les différents éléments. 12- Serrer et connecter l’ensemble allumeur 13- Assembler le poêle à la trémie (voir notice de montage) XD 04/06/2019 Page 45 sur 51...
- Page 46 Poêle Aratos Plug-in auto Références P649011 & P649012 Réglage de la fermeture Pour durcir la fermeture de la porte Enlever une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage.
- Page 47 Poêle Aratos Plug-in auto Références P649011 & P649012 Schéma électrique ATTENTION : Avant de retirer le panneau avant de la trémie, toujours débrancher le câble d’alimentation car l’interrupteur général ne garantit pas l’isolation du secteur 1. Carte électronique 6. Tension d’alimentation 230 Vac 11.
- Page 48 Poêle Aratos Plug-in auto Références P649011 & P649012 Raccordement à un thermostat externe Il est possible d’allumer et d’éteindre l’appareil en utilisant un contact sec (sans tension) d’un thermostat ou d’un interrupteur externe relié à la borne à cet effet [T] situé sur la carte électronique de l’appareil et en réglant la température en dessous de 6°C (voir paragraphe 2.8).
- Page 49 Poêle Aratos Plug-in auto Références P649011 & P649012 Remplacement du fusible 1. Débrancher le câble d’alimentation 2. Ouvrir le logement à l’aide d’un petit tournevis plat 3. Vérifier visuellement le fusible ou à l’aide d’un Ohmmètre. Si le fusible présente un signe de fusion du filament ou que sa résistance électrique est infinie, utiliser le fusible de rechange.
- Page 50 Poêle Aratos Plug-in auto Références P649011 & P649012 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 649011 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
- Page 51 Poêle Aratos Plug-in auto Références P649011 & P649012 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 649012 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
