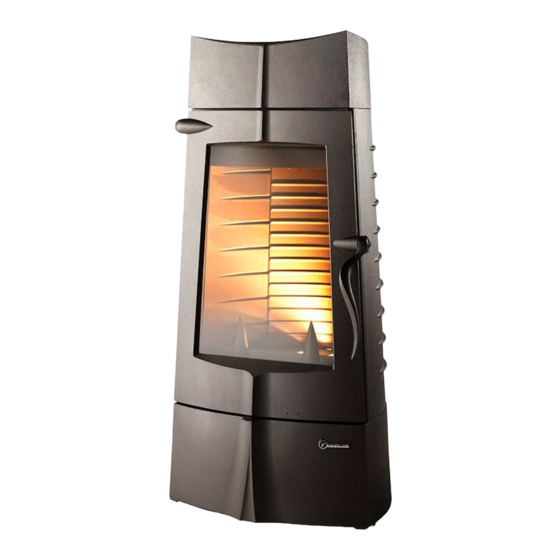

Invicta CHAMANE 10 Notice D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour CHAMANE 10:
Manuels Connexes pour Invicta CHAMANE 10
Sommaire des Matières pour Invicta CHAMANE 10
- Page 1 Poêle CHAMANE 10 Référence : 6156 14 Poêle CHAMANE 10 Référence 6156 14 DT le 08/09/2017 Page 1 sur 8...
- Page 2 Poêle CHAMANE 10 Référence : 6156 14 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 10 kW...
- Page 3 Poêle CHAMANE 10 Référence : 6156 14 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle CHAMANE 10 Référence : 6156 14 DT le 08/09/2017 Page 4 sur 8...
- Page 5 Poêle CHAMANE 10 Référence : 6156 14 Repère Désignation Référence BOUCHON FONTE FB610461 DESSUS FB610454 DEFLECTEUR FB610463 TAQUE F610462B-B TIRANT AS610152A FOND GAUCHE FB610453 FOND DROIT FB610452 GOUPILLE CANNELEE 6X30 AV6306300 REGISTRE AIR SECONDAIRE AT610115A GUIDE D’AIR FB610459 ECROU M6...
- Page 6 Poêle CHAMANE 10 Référence : 6156 14 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Poêle CHAMANE 10 Référence : 6156 14 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Poêle CHAMANE 10 Référence : 6156 14 FIGURE 2 FIGURE 1 REGISTRE AIR SECONDAIRE SOLE FOYERE FIGURE 3 Position d’a lluma ge du registre d’a rrivée d’air (entièrement ouvert) : à n’utiliser que pour les phases d’allumage et Position fermé...
