Manuels Connexes pour Invicta REMILLY
Sommaire des Matières pour Invicta REMILLY

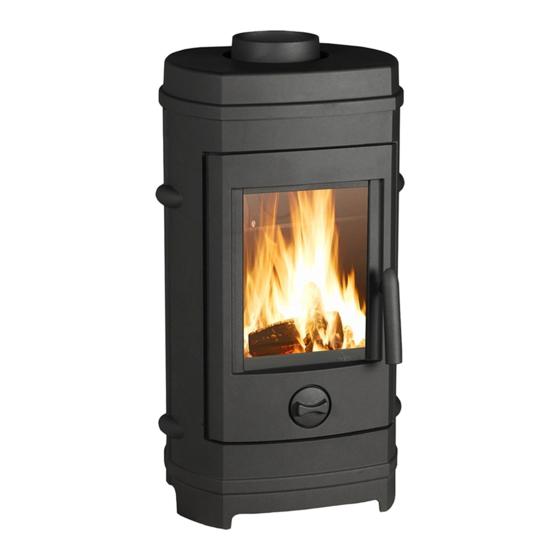

- Page 1 Poêle REMILLY Référence: P601384 Code 1 Poêle à bois REMILLY Référence P601384 XD, le 03/07/2019 Page 1 sur 8...
-
Page 2: Combustible Recommandé
Poêle REMILLY Référence: P601384 Code 1 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques suivant EN 13240 : Puissance nominale 7 kW Rendement 78 % Taux de CO% 0.08 %... -
Page 3: Vue De Dessus De L'installation Du Poele
Poêle REMILLY Référence: P601384 Code 1 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. - Page 4 Poêle REMILLY Référence: P601384 Code 1 XD, le 03/07/2019 Page 4 sur 8...
- Page 5 Poêle REMILLY Référence: P601384 Code 1 Repère Désignation Référence Devant de poêle F610683U-B Sole foyère F610684B-B Derrière de poêle F610685B-A Vis tête fraisée de 6x20 AV8636200 Dessus F610686U-A Rondelle large de 6 AV4110060 Vis tête hexagonale de 6x60 AV8406600 Registre de réglage d’air AT610167A Guide d’air...
-
Page 6: Tres Important
Poêle REMILLY Référence: P601384 Code 1 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle REMILLY Référence: P601384 Code 1 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
-
Page 8: Montage Du Déflecteur
Poêle REMILLY Référence: P601384 Code 1 Montage du déflecteur Le déflecteur doit être obligatoirement mis en place avant la mise en service du poêle. - Couper le lien qui maintien le déflecteur à la grille. - Monter le déflecteur verticalement dans l’appareil le long des bossages A. - Page 9 Wood stove REMILLY Référence: P601384 Code 1 Wood stove REMILLY Reference P601384 XD, le 12/02/2020 Page 1 of 9...
- Page 10 Wood stove REMILLY Référence: P601384 Code 1 Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications as per EN 13240: Rated power 7 kW Efficiency 78 % CO Rate% 0.08 %...
- Page 11 Wood stove REMILLY Référence: P601384 Code 1 APPLIANCE INSTALLATION INSTRUCTIONS. To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances indicated in the diagram below must be followed. If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach 200°C), these distances can be reduced to 150 mm.
- Page 12 Wood stove REMILLY Référence: P601384 Code 1 XD, le 12/02/2020 Page 4 of 9...
- Page 13 Wood stove REMILLY Référence: P601384 Code 1 Part Name Reference Wood burner back F610683U-B Fire box floor F610684B-B Wood burner back F610685B-A 6x20 hex head screw AV8636200 F610686U-A Size 6 washer AV4110060 6x60 hex head screw AV8406600 Air regulation control...
-
Page 14: Very Important
Wood stove REMILLY Référence: P601384 Code 1 VERY IMPORTANT As a complement to this document, please read the “INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is almost always needed to regulate the draught to the recommended values. - Page 15 Wood stove REMILLY Référence: P601384 Code 1 During the combustion phase of the volatile part of the wood , it is essential to avoid operation without full fire, failing which the appliance and the chimney flue will be soiled and effluents harmful to the environment and health will be released into the atmosphere.
- Page 16 Wood stove REMILLY Référence: P601384 Code 1 Deflector assembly It is compulsory to fit the deflector before the wood burner is commissioned. - Cut the ink between the deflector and the grate. - Fit the deflector vertically in the appliance along the A bossing.
- Page 17 Wood stove REMILLY Référence: P601384 Code 1 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P601384 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
