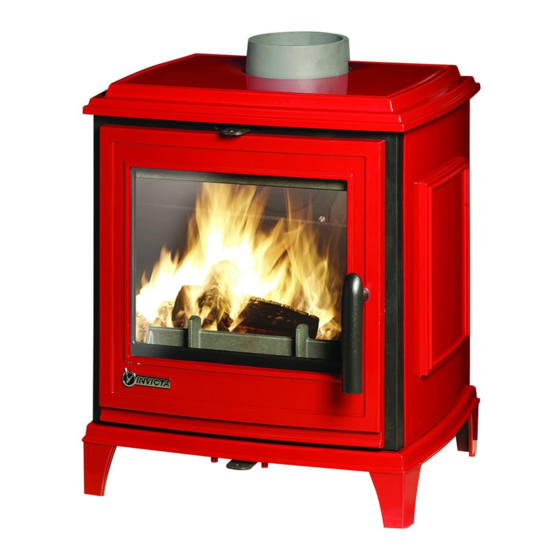

- Page 1 Poêle SEDAN S Référence: P945044 Poêle à bois SEDAN S Référence P945044 XD le 18/02/2020 Page 1 sur 16...
- Page 2 Poêle SEDAN S Référence: P945044 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 5 kW Rendement...
- Page 3 Poêle SEDAN S Référence: P945044 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle SEDAN S Référence: P945044 XD le 18/02/2020 Page 4 sur 16...
- Page 5 Poêle SEDAN S Référence: P945044 Nbr Désignation Référence Socle F612326B Registre d’air primaire AT610113A Vis tête fraisée de 6x20 AV8636200 Bride de registre AT610112A Ecrou de 6 AV7100060 Fond F612327B Côté gauche F612329U Côté droit F612328U Façade F612330U Registre d’air secondaire AT610111A Guide d’air...
- Page 6 Poêle SEDAN S Référence: P945044 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Poêle SEDAN S Référence: P945044 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 8 SEDAN S stove Reference: P9450/ver1.1 SEDAN S Wood stove Reference 6450 DEFRA XD le 18/02/2020 Page 8 of 16...
- Page 9 SEDAN S stove Reference: P9450/ver1.1 Specific instructions for installation and use of this model Please examine these specific complementary instructions carefully in addition to the general instructions also delivered with the appliance Characteristics and performance in intermittent running conditions, per EN 13240:...
- Page 10 SEDAN S stove Reference: P9450/ver1.1 APPLIANCE INSTALLATION INSTRUCTIONS To keep the temperature of the stove’s surrounding walls down to 65°C above ambient, the minimum distances shown on the diagram below must be adhered to. If the surrounding walls are made from incombustible materials and are not susceptible to degradation under heat (wall temperatures up to 200°C), this clearance can be reduced to 150mm...
- Page 11 SEDAN S stove Reference: P9450/ver1.1 XD le 18/02/2020 Page 11 of 16...
- Page 12 SEDAN S stove Reference: P9450/ver1.1 Item Item Reference Base F612326B Primary air intake regulator AT610113A Countersunk screw M6 x 20 AV8636200 Regulator brackets AT610112A M6 nut AV7100060 Backplate F612327B Left sideplate F612329U Right sideplate F612328U Front frame F612330U Secondary air intake regulator...
- Page 13 SEDAN S stove Reference: P9450/ver1.1 VERY IMPORTANT In addition to this document, please carefully examine the “INSTRUCTIONS FOR INSTALLATION AND USE OF WOOD STOVES” supplied with the appliance. INSTALLATION HINTS The negative pressure in the fume duct must measure between 6 and 12 Pascals. Use a manometer to verify the measurement when hot. A draught régulator is needed in almost all cases for regulating the draught to within recommended values.
- Page 14 SEDAN S stove Reference: P9450/ver1.1 Whichever operating mode you choose (standard power or slow burning), make sure each new addition of wood catches fire as soon as it is placed in the appliance and that the flame is sustained. If this is not the case, open the burning rate damper (“registre de réglage d’allure”...
- Page 15 The Sedan S+ stove has been recommended as suitable for use in smoke control areas when burning wood logs and when fitted with a modified air control to prevent closure of the secondary air beyond 15mm open.
- Page 16 Poêle SEDAN S Référence: 945044 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P945044 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
