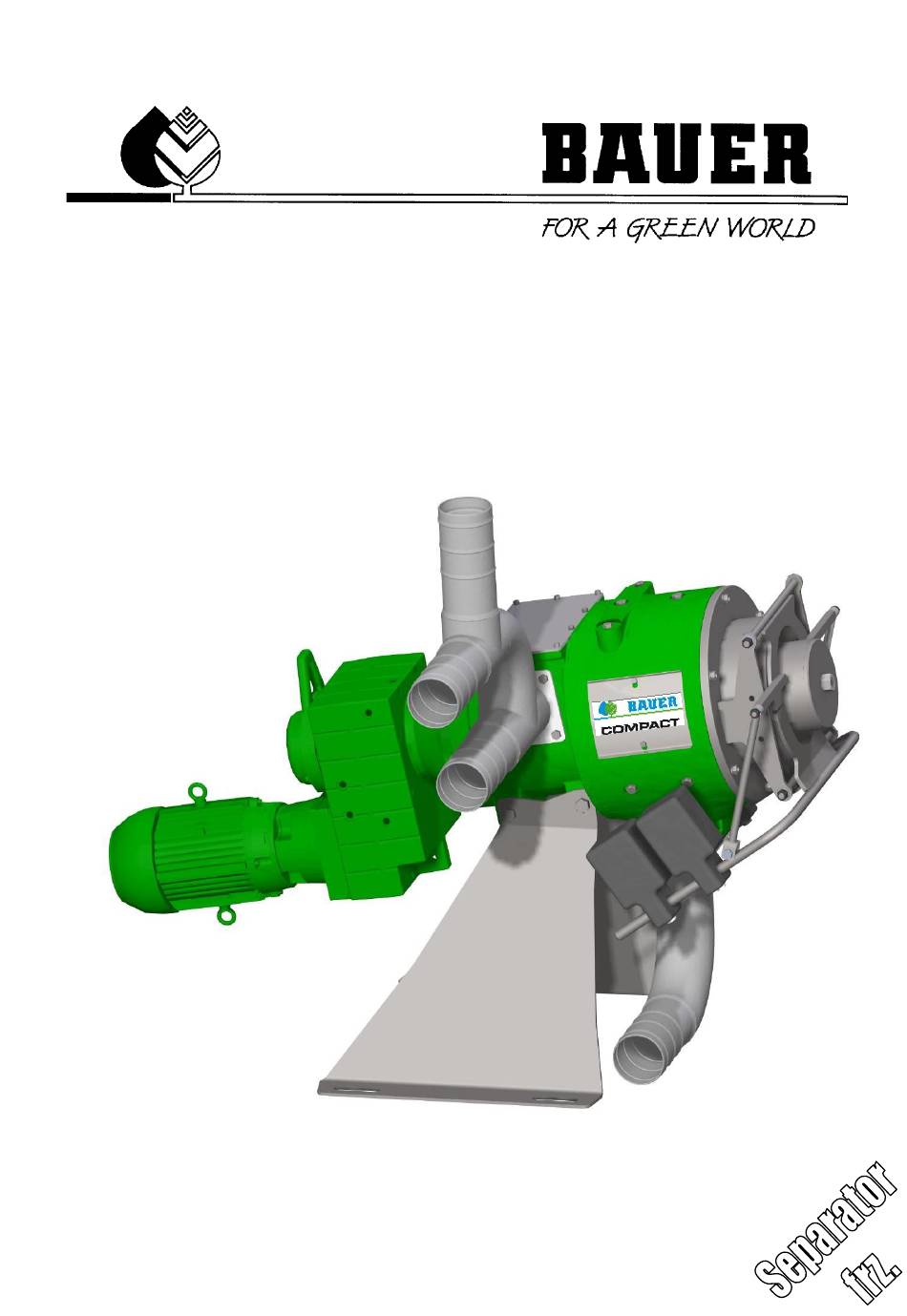

- Page 1 INSTRUCTIONS DE SERVICE pour séparateur compact Version: I- 2014...
- Page 2 écrite expresse de la société BAUER. La société BAUER se réserve le droit d’y apporter des modifications à tout moment et sans préavis ni obligations de quelque ordre que ce soit. Pour des raisons de clarté et en raison du grand nombre de situations possibles, les présentes ins- tructions d’utilisation ne peuvent pas contenir toutes les informations détaillées et ne sauraient donc...
-
Page 3: Donnees Du Constructeur
Pour toutes les demandes de garantie et pour toute correspondance relative à la machine, il est es- sentiel de toujours fournir l’intégralité du numéro de série, lettres incluses, non seulement de la ma- chine mais également des composants concernés. Nous ne pouvons qu’insister sur ce point. Instructions de service pour séparateur Compact... -
Page 4: Table Des Matières
DESCRIPTION DES FONCTIONS ........................9 INSTALLATION DU SEPARATEUR ........................ 10 Schéma d’installation ..........................10 État à la livraison du séparateur BAUER ....................10 Outils nécessaires ............................. 10 Équipement, identification et informations ....................11 Plaques signalétiques - Panneaux d’avertissement .................. 12 4.5.1... - Page 5 Principes d’un fonctionnement « normal » ..................... 31 14.1 14.2 Dépannage ............................. 32 15 ACCESSOIRES ..............................35 15.1 Commande séparateur .......................... 35 15.1.1 Protection moteur F1 .......................... 35 16 NOTES : ................................36 17 DECLARATION DE CONFORMITE ......................... 37 Instructions de service pour séparateur Compact...
-
Page 6: Consignes De Sécurité Générales
Conformément au §9 de ladite loi, toute responsabilité est exclue pour les éventuels dommages maté- riels consécutifs à des vices de production. Cette exclusion de responsabilité s’applique également aux pièces que la société BAUER ne fabrique pas elle-même mais achète à des entreprises tierces. Instructions de service pour séparateur Compact... -
Page 7: Personnel Qualifié
On entend également par utilisation conforme à l’usage prévu l’observation des instructions de service, de maintenance et d’entretien données par le constructeur. Le séparateur BAUER ne doit être utilisé que par un personnel dûment formé à son utilisation et informé des risques. -
Page 8: Prescriptions Generales Relatives A La Securite Et A La Prevention Des Accidents
Observer les intervalles de contrôle et d’inspection quotidiens, hebdomadaires et mensuels prescrits ou in- diqués dans les instructions de service. Un outillage adéquat doit être mis à disposition pour la réalisation de ces travaux. Instructions de service pour séparateur Compact... - Page 9 échelles pour éliminer les huiles, la neige, la glace ou les salissures. Si le séparateur BAUER est monté sur une plate-forme surélevée, équiper cette dernière d’une barrière de sécurité. Cette plate-forme devra être suffisamment dimensionnée pour les travaux de maintenance et d’entretien.
- Page 10 Des gaz pouvant être mortels, en particulier dans des locaux fermés, peuvent s’échapper lorsque le sépa- rateur BAUER ou ses composants sont utilisés avec des matières actives biologiquement lors de la dé- composition de ces dernières. avant de pénétrer dans ces zones, assurer une ventilation et une aération suffisantes ou porter des équipements de protection adéquats.
-
Page 11: Description Des Fonctions
étrangers tels qu’éléments métalliques, cail- loux, bois ou tissus effilochés) en une fraction solide et une fraction liquide. Cet appareil compact ras- semble les fonctions de deux appareils séparés (tamis et presse). -
Page 12: Installation Du Separateur
4.2 ÉTAT A LA LIVRAISON DU SEPARATEUR BAUER Le séparateur BAUER a été conçu par la société BAUER Separator GmbH. Le séparateur est livré sur palette sous la forme d’un ensemble avec moteur électrique monté. La pièce d’entrée avec évacuation de trop-plein et ventilation ainsi que le coude d’évacuation sont joints en vrac pour des raisons tech-... -
Page 13: Équipement, Identification Et Informations
4.4 ÉQUIPEMENT, IDENTIFICATION ET INFORMATIONS Afin de vous simplifier l’approche du séparateur BAUER, la Fig. 4-2 vous donne une vue en coupe longitudinale de l’intérieur de la machine. Avant achat, nous aidons tous nos clients à sélectionner les principaux composants du séparateur les mieux adaptés à... -
Page 14: Plaques Signalétiques - Panneaux D'avertissement
4.5 PLAQUES SIGNALETIQUES – PANNEAUX D’AVERTISSEMENT Si vous contactez votre distributeur ou directement la société BAUER Separator GmbH pour une de- mande de pièces de rechange ou une assistance technique concernant le séparateur, le numéro de série ou le numéro de machine vous sera demandé pour un traitement plus rapide et plus sûr de votre demande. -
Page 15: Installation Et Montage
4.7 INSTALLATION ET MONTAGE Les dimensions principales du séparateur BAUER pour le dimensionnement du lieu d’installation sont indiquées sur la Fig. 4-3. Le poids propre du séparateur Compactest d’env. 380 kg. [mm] 1080 1389 1220 Fig. 4-3 Dimensions du séparateur Compact La Fig. -
Page 16: Système Général
La ventilation est impérative avec une pompe de débit élevé sous peine de générer un effet de siphon par la grande vitesse d’écoulement dans la con- duite de trop-plein, ce qui altèrerait l’alimentation et donc la qualité de séparation du séparateur. Instructions de service pour séparateur Compact... -
Page 17: Conception De L'entrée
Les raccords pour conduites flexibles (d’entrée et de sortie) sont disponibles en option auprès de voter distributeur ou de la société BAUER. En l’absence de pompe Bauer, la pompe choisie pour alimenter le séparateur doit présenter REMARQUE un débit supérieur à 15 m³/h sous peine de ne pas exploiter entièrement les capacités du séparateur. -
Page 18: Raccordement Électrique
Il est recommandé d’acheter la commande électrique appropriée pour le séparateur, ou pour le sépa- rateur et la pompe à moteur submersible auprès de BAUER, car elle sera déjà adaptée aux moteurs d’entraînement concernés. -
Page 19: Installation Et Fonctionnement Du Moteur
5.3 INSTALLATION SANS ARMOIRE DE COMMANDE Si le séparateur BAUER a été livré ou commandé sans armoire de commande, il convient d’observer quelques règles de base pour la commande du séparateur sous peine d’invalidation de la garantie : ... -
Page 20: Preparation A La Mise En Service
7.1 INSTRUCTIONS DE REGLAGE Déplacer les deux bras de levier à contrepoids selon les be- soins afin de stabiliser le bouchon et à régler la substance sèche. Fig. 7-1 Bras de levier à contrepoids Instructions de service pour séparateur Compact... -
Page 21: Formation De Bouchons
Il est également possible de former un bouchon artificiel. Pour cela, la société BAUER propose en option un bouchon Fig. 7-2 Clapets d’éjection supplétif en caoutchouc cellulaire qui se monte derrière les clapets ;... -
Page 22: Réglage De Stabilisation Du Bouchon
Fig. 7-5 Bouchon trop mou Les réglages ci-dessus devront être effectués plusieurs fois lors de la mise en service du séparateur jusqu’à obtenir un bouchon stable et jusqu’à optimisation du séparateur. Instructions de service pour séparateur Compact... -
Page 23: Autres Remarques Relatives À Un Bon Fonctionnement
Pour assurer un fonctionnement optimal du séparateur dans des régions avec des périodes froides plus longues, le séparateur doit être installé dans un abri ou espace protégé contre le gel. Instructions de service pour séparateur Compact... -
Page 24: Essai De Capacite De Separation
égales. Ne pas oublier que la pression du liquide sur le séparateur ne doit pas excéder une va- leur de 2 m de colonne d’eau. Ventilation Alimentation Évacuation dégagée Matière solide Fig. 9-1. Disposition typique de 3 séparateurs utilisés en parallèle Instructions de service pour séparateur Compact... -
Page 25: Traitement Du Liquide
Si le bouchon a gelé à l’intérieur du séparateur, le faire dégeler à l’eau chaude avant la remise en service. Instructions de service pour séparateur Compact... -
Page 26: Maintenance Et Inspection
Pendant le service, contrôler visuellement l’étanchéité du réducteur et de la machine une fois par jour. Vérifier le niveau d’huile du réducteur environ deux fois par an. Outre l’application régulière de liquide de blocage, le séparateur Bauer nécessite normalement peu de maintenance. 13.1.1 Traitement avec liquide de blocage REMARQUE En cas d’utilisation de liquides et de graisses de blocage, s’assurer de la compat-... -
Page 27: Inspection Des Tamis Et Des Rails De Guidage
Un profil en matière synthétique (profil en G) est inséré dans les rails de guidage. Rail de guidage du tamis Rail en G Fig. 13-4 Rail en G Rail en G Fig. 13-5 Carter du séparateur Compact avec rails de guidage du tamis et profils en G Instructions de service pour séparateur Compact... - Page 28 être desser- rés. Si l’ajustage a été altéré en raison d’un défaut, il faudra à nouveau les ajuster. Contacter le distributeur BAUER le plus proche pour obtenir le dispositif de réglage et les instructions correspondantes.
-
Page 29: Contrôle Et Remontage Du Tamis
Il doit y avoir un jeu de quelques dixièmes de millimètre entre la bouche et le tamis. Contrôler ce jeu à l’aide d’une jauge de précision (Fig. 13-10). Fig.13-10 : Tamis flottant dans le séparateur, Contrôle du jeu à la jauge de précision vérification manuelle (à gauche) Instructions de service pour séparateur Compact... -
Page 30: Contrôle Et Remontage De La Vis Sans Fin
Tourner alors les vis dans le sens inverse sur environ 30° et les bloquer avec le contre-écrou. Les vis de raclage doivent être rajustées toutes les 4 semaines. Fig.13-13 : Vis de raclage Instructions de service pour séparateur Compact... -
Page 31: Critères D'évaluation De La Vis Sans Fin Et Du Tamis En Termes D'usure Et De Remise En État
La remise en état de la vis sans fin ne peut être effectuée que par une entreprise agréée par la société BAUER afin de garantir la qualité et la précision nécessaires. ATTENTION Ne confiez jamais la remise en état de la vis sans fin à un autre fabricant ; en cas d’exécution incorrecte et de non-observation des tolérances requises, le tamis... -
Page 32: Résumé Des Intervalles De Maintenance Et D'inspection
Vidange de l’huile de réducteur (consulter la documentation du moteur et du réducteur pour les quantités et le type d’huile) Contrôler les paliers (consulter la documentation du moteur et du réducteur pour plus de détails) Instructions de service pour séparateur Compact... -
Page 33: Dysfonctionnements - Dépannage
Si des variations trop importantes par rapport au fonctionnement « normal » se manifestent à long terme, il convient alors d’en connaître l’origine. La recherche de l’origine des dysfonctionnements sera plus facile lorsque le principe et le mode de fonctionnement du séparateur BAUER sont suffisamment connus. -
Page 34: Dépannage
0,25, 0,35, 0,50, 0,75 et 1,0 mm. Con- sidérer qu’une modification de la lar- geur de fente engendre aussi une mo- Le séparateur fonctionne dification de l’état de fonctionnement « normal ». Instructions de service pour séparateur Compact... - Page 35 Il est possible que le bouchon soit éjecté en cas de forte diminution de la matière solide dans le lisier. Utiliser un tamis plus fin. Les matières solides sont trop fines et n’ont pas de structure fi- breuse Instructions de service pour séparateur Compact...
- Page 36 Documenter les symptômes et les Contacter votre distributeur ou la socié- ci-dessus ne peut pas être réso- mesures prises pour résoudre le pro- té BAUER. lu malgré un réglage optimal blème. selon les procédures décrites. Instructions de service pour séparateur Compact...
-
Page 37: Accessoires
être dimensionnés conformé- ment aux caractéristiques de puissance. Le séparateur BAUER est généralement fourni avec une armoire de commande électrique précisément adaptée à son utilisation (option). Normalement, l’armoire comporte des connecteurs adaptés, comme par exemple pour la pompe d’alimentation, le capteur de niveau, etc. -
Page 38: Notes
16 NOTES Instructions de service pour séparateur Compact... -
Page 39: Declaration De Conformite
être incorporée ait été déclarée conforme aux dispositions pertinentes de la directive Machines (2006/42/CE). Le marquage CE est apposé par le fabricant. Responsable de documentation : Thomas Theissl, Kowaldstraße 2, 8570 Voitsberg, Austria, _______________________________ Constructeur responsable du produit Direction commerciale Voitsberg, le 17/06/2011 Instructions de service pour séparateur Compact...
