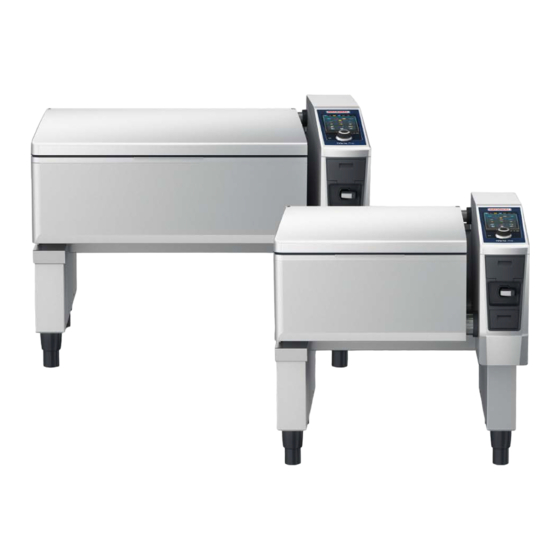

Rational iVario Pro L Manuel D'installation D'origine
Masquer les pouces
Voir aussi pour iVario Pro L:
- Mode d'emploi original (100 pages) ,
- Guide d'installation d'origine (72 pages) ,
- Guide d'installation d'origine (64 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Rational iVario Pro L
Sommaire des Matières pour Rational iVario Pro L
- Page 1 ® iVario Pro L ® iVario Pro XL Manuel d'installation d'origine...
- Page 2 Remise de l'appareil Revendeur : Installateur : Pour toute demande de renseignements, merci de préciser : N° de l'appareil : Type d'appareil : Votre appareil a été contrôlé par (nom) : AVERTISSEMENT POUR VOTRE SÉCURITÉ Ne stockez et n'utilisez pas d'essence ou d'autres produits inflammables à proximité des appareils. AVERTISSEMENT Une mauvaise installation, configuration, modification, maintenance ou un mauvais entretien peut entraîner des dégâts...
- Page 3 Table des matières 1 Introduction........................ 6 Informations sur ce manuel...................... 6 Groupe cible............................. 7 Droits d'auteur .......................... 7 Conformité............................ 7 Clauses de garantie et de responsabilité ................. 8 Identification de l'appareil...................... 9 2 Sécurité.......................... 12 Présentation des avertissements.................... 12 Consignes de sécurité générales .................... 12 Usage conforme .......................... 13 3 Description du produit.................... 14 Description de l'appareil......................
- Page 4 Ajuster la position de l’appareil sans courant électrique.......... 34 Fixer l'appareil .......................... 37 6 Raccordement électrique .................. 38 Prescriptions en matière de raccordement électrique ............. 38 Ouvrir le boîtier électrique ....................... 39 Raccorder une liaison équipotentielle ................... 42 Raccorder l’appareil à l’alimentation secteur............... 42 Raccorder l’appareil à...
- Page 5 12.3.1 Démonter l'habillage ....................... 71 12.4 Installation sur socle avec habillage du soubassement ............ 72 12.4.1 Monter l’appareil sur un socle .................. 75 80.06.227_iVarioProL-iVarioProXL_IM_fr-FR 5 / 80...
- Page 6 Les illustrations de ce manuel sont données à titre d'exemple et peuvent diffé- rer de l'appareil réellement vendu. Le présent manuel est valable pour les appareils suivants : iVario Pro L iVario Pro XL Rangement Conservez le manuel d'installation et le mode d'emploi à proximité immédiate de l'appareil.
- Page 7 1 | Introduction Groupe cible Ce document s'adresse à des techniciens formés qui ont été certifiés par le fabricant après avoir participé à des formations et avoir suivi des cours sur la sécurité. L'installation ainsi que les travaux d'inspection, de maintenance et de répara- tion ne peuvent être réalisés que par des techniciens formés.
- Page 8 1 | Introduction Conformité USA et Canada L'appareil est fabriqué et contrôlé conformément aux normes UL-197, CSA C22.2 n°109 et NSF 51. Clauses de garantie et de responsabilité Responsabilité Les installations et réparations qui ne sont pas réalisées par du personnel qua- lifié...
- Page 9 1 | Introduction Identification de l'appareil Plaque signalétique La plaque signalétique se trouve sur le châssis de base de l’appareil entre la cuve et le boîtier électrique. 80.06.227_iVarioProL-iVarioProXL_IM_fr-FR 9 / 80...
- Page 10 1 | Introduction La plaque signalétique contient les informations suivantes : Nom commercial Numéro de modèle Tension d'alimentation Fréquence Puissance de raccordement Plage de pression d’eau admissible Numéro de série Type d’appareil et numéro de modèle Consultez le tableau ci-dessous pour connaître l’affectation. La désignation du type d'appareil et le numéro de modèle sur la plaque signa- létique sont distinctes.
- Page 11 1 | Introduction Taille d'appareil Plaque signalétique Taille de l’appareil LMX.100CE … iVario Pro L LMX.200CE … iVario Pro L avec option Pression LMX.100DE … iVario Pro XL LMX.200DE … iVario Pro XL avec option Pression 80.06.227_iVarioProL-iVarioProXL_IM_fr-FR 11 / 80...
- Page 12 2 | Sécurité Sécurité Présentation des avertissements DANGER Type et origine du danger Le non-respect entraîne des blessures graves ou la mort. Mesures préventives AVERTISSEMENT Type et origine du danger Le non-respect peut entraîner des blessures graves ou la mort. Mesures préventives ATTENTION Type et origine du danger...
- Page 13 2 | Sécurité Installez l'appareil uniquement dans un endroit à l'abri du gel et du vent et dans un environnement protégé. N'exposez pas l'appareil aux intempéries, notamment à la pluie. Effectuez le raccordement de l'appareil en respectant stric- tement les consignes du manuel d'installation et les indica- tions figurant sur la plaque signalétique.
- Page 14 3 | Description du produit Description du produit Description de l'appareil INFORMATION Ne jamais obturer ni tuber un système de trop-plein Ne réduisez pas la section du système de rupture de charge. Le trop-plein doit toujours être accessible et disponible. Il offre une prise d'air et de l'eau peut s'en échapper lorsque l'évacuation des eaux usées est bouchée.
- Page 15 Poids sans emballage en kg Poids avec emballage en kg reil [lbs] [lbs] iVario Pro L 216 [475] 251 [553] iVario Pro L avec 235 [517] 270 [595] option Pression iVario Pro XL 256 [564] 296 [653] iVario Pro XL avec...
- Page 16 3 | Description du produit 3.2.2 Dimensions de l'appareil Appareils avec soubassement Taille d’appareil L Largeur en mm [pouce] Profondeur en mm Hauteur en mm [pouce] [pouce] y 1030 [40 1/2] 894 [35 1/4] 1078 [42 1/2] Taille d’appareil XL Largeur en mm [pouce] Profondeur en mm Hauteur en mm [pouce]...
- Page 17 3 | Description du produit Largeur en mm [pouce] Profondeur en mm Hauteur en mm [pouce] [pouce] y 1365 [53 3/4] 894 [35 1/4] 608 [23 7/8] Dimensions de l'emballage Appareils avec soubassement Taille d’appareil L Largeur en mm [pouce] Profondeur en mm Hauteur en mm [pouce] [pouce] y...
- Page 18 280 [11] 1026 [40 3/8] 3.2.4 Charge thermique Taille de l’appareil Charge thermique la- Charge thermique sen- tente (kJ/h) sible (kJ/h) iVario Pro L 26827 5540 iVario Pro XL 37343 8413 Sous réserve d'évolutions ou de modifications techniques. 18 / 80...
- Page 19 4 | Transport Transport ATTENTION Risque de pincement des mains en raison du poids de l'appareil Les mains, les doigts ou les pieds risquent d’être coincés. Portez un équipement de protection approprié pendant le transport. ATTENTION Risque de basculement pendant le transport Risque de pincements par le basculement de l'appareil sur des personnes.
- Page 20 4 | Transport 1. Retirez les matériaux d'emballage. Points de levage sur l'appareil INFORMATION Détérioration due à une erreur de levage Soulevez l'appareil uniquement à partir des points de levage prévus. Ne soulevez pas l’appareil par la paroi latérale du boîtier électrique. Centre de gravité...
- Page 21 [pouce] x mm [pouce] y [pouce] z iVario Pro L 490 [19 19/64] 406 [16] 685 [26 31/32] iVario Pro L sans 484 [19 1/16] 410 [16 9/64] 275 [10 53/64] soubassement iVario Pro XL 640 [25 13/64] 400 [15 3/4]...
- Page 22 4 | Transport Appareil sans soubassement Transport sans palette INFORMATION Transport non conforme Ne faites pas glisser l'appareil jusqu'à son lieu d'installation prévu. Cela pourrait endommager les pieds de l'appareil. Transportez l'appareil conformément aux instructions de ce guide. INFORMATION Détérioration due à une erreur de levage Soulevez l'appareil uniquement à...
- Page 23 4 | Transport 2. Si nécessaire, découpez les parties perforées du carton pour pouvoir tirer l'appareil de la palette. 3. Soulevez l'appareil du côté gauche. 4. Tirez l’appareil tout le long des guide-pieds et déposez le côté gauche. 5. Soulevez l'appareil du côté droit et retirez la palette. >...
- Page 24 4 | Transport 7. Si vous installez l'appareil sans soubassement, retirez les pieds de transport avant de le poser. >> L'appareil est posé sur la surface d'installation prévue et est prêt pour le montage et l’installation. Transport avec palette ATTENTION Plan incliné...
- Page 25 4 | Transport Transport sans palette avec un transpalette INFORMATION Transport avec un transpalette et sans protection Transportez l'appareil sur la palette aussi longtemps que possible. Ne transportez pas l'appareil sans protection avec une aide au transport ou avec un moyen similaire. Comme protection, utilisez par exemple une planche. Les matériaux d'emballage sont retirés.
- Page 26 5 | Installation Installation ATTENTION Risque de pincements lors de l'installation Les doigts, les mains et les pieds peuvent être écrasés sous l'appareil. Portez l'équipement de protection approprié lors de l'installation. Portez l'appareil uniquement au niveau des points de levage prévus. Conditions requises Si vous ne posez pas l’appareil sur les pieds en plastique normalement uti- lisés, veuillez suivre les consignes et procédures décrites dans le chapitre...
- Page 27 5 | Installation iVario Pro L iVario Pro XL Kit de raccord mural pour 60.78.983 60.78.984 l'évacuation de la vapeur 30 mm [1 1/8 pouce] 50 mm [2 pouces] 5.1.2 Distance par rapport à des sources de chaleur INFORMATION Températures ambiantes élevées Ne posez pas de friteuse ou toute autre source de chaleur sur les côtés de...
- Page 28 5 | Installation 350 mm [14 Inch] 350 mm 350 mm [14 Inch] [14 Inch] 500 mm [20 Inch] 500 mm 500 mm [20 Inch] [20 Inch] 5.1.3 Distance par rapport à des sources d'eau AVERTISSEMENT Risque de brûlures en cas de non-respect des distances minimales par rapport à...
- Page 29 5 | Installation 1. Installez l'appareil en respectant une distance minimale de 900 mm [35 3/8 pouces] par rapport à des sources d'eau courante. 900 mm [35 3/8 Inch] 1. Si vous ne pouvez pas respecter la distance minimale, montez une séparation ininflammable haute de 350 mm [13 6/8 pouces] entre l'appareil et la source d'eau.
- Page 30 5 | Installation Installer l'appareil ATTENTION Risque de basculement en cas d'installation sur une surface d'appui Risque de pincements par le basculement de l'appareil sur des personnes. Tenez compte du centre de gravité de l'appareil. Veillez à ce que l'appareil ne bascule pas pendant le levage. La surface d'appui est bien horizontale.
- Page 31 5 | Installation Si la cuve dans la position ci-dessous après l’ajustement horizontal ne repose pas sur les butées, contactez le fabricant. La cuve repose sur les butées. L'appareil est posé sur la surface d'installation prévue. Les distances d’écartement minimales sont respectées. 80.06.227_iVarioProL-iVarioProXL_IM_fr-FR 31 / 80...
- Page 32 5 | Installation 1. Faites tourner tous les pieds de l’appareil de deux tours environ pour avoir la liberté de manœuvre suffisante pour ajuster correctement la position de l’appareil. 2. Posez le niveau à bulle sur le côté droit de la cuve et positionnez l'appareil horizontalement à...
- Page 33 5 | Installation 3. Posez le niveau à bulle sur le bord avant dans la cuve et positionnez l'appareil horizontalement à l'aide du pied (3). 4. Posez le niveau à bulle sur le côté gauche de la cuve et ajustez la position ho- rizontale de l'appareil à...
- Page 34 5 | Installation 5. Fermez le couvercle de l'appareil et vérifiez si le couvercle et la cuve sont fermés hermétiquement. 6. Si le couvercle de l'appareil et la cuve présentent un décalage, ajustez le po- sitionnement de l'appareil avec le pied (4) de l'appareil. INFORMATION Alignement du couvercle de la cuve Si le couvercle de la cuve n’est pas bien placé...
- Page 35 5 | Installation INFORMATION Erreur de placement du niveau à bulle Ne placez pas le niveau à bulle sur la cuve si vous voulez ajuster la position de l’appareil depuis sa partie inférieure. Placez le niveau à bulle sur le bâti de l’appareil.
- Page 36 5 | Installation 2. Posez le niveau à bulle sur la partie inférieure de l'appareil et ajustez la posi- tion horizontale de l'appareil à l’aide du pied 3. 3. Posez le niveau à bulle sur la partie inférieure de l'appareil et ajustez la posi- tion horizontale de l'appareil à...
- Page 37 5 | Installation Fixer l'appareil Le fabricant recommande de fixer l'appareil sur la surface d'installation. Le kit de fixation de l'appareil (colle spéciale, vis et chevilles) n'est pas fourni avec l’appareil et peut être commandé séparément auprès du fabricant sous la référence d’article 60.72.905.
- Page 38 6 | Raccordement électrique Raccordement électrique DANGER Haute tension lors du raccordement au réseau d'alimentation électrique Danger de mort en cas de travail sous haute tension. Isolez la liaison avec l'alimentation électrique. Vérifiez que l'appareil n'est plus sous tension. DANGER Choc électrique dû...
- Page 39 6 | Raccordement électrique Respectez les exigences de la norme CEI 60364 ou sa transposition natio- nale. Effectuez les raccordements de l'appareil uniquement avec des câbles en cuivre. Les câbles doivent être conformes aux réglementations applicables. Remarques Les sections des câbles de raccordement dépendent du courant absorbé et des dispositions locales.
- Page 40 6 | Raccordement électrique INFORMATION Détérioration du faisceau de câbles et du tableau de commande au moment de la dépose du tableau de commande Le panneau de contrôle est relié à l'espace d'installation par un faisceau de câbles. Retirez le panneau de contrôle avec précaution pour éviter d'endommager le faisceau de câbles.
- Page 41 6 | Raccordement électrique 1. Dégagez le panneau de contrôle à l’avant du cadre du boîtier électrique (1) et tirez légèrement le panneau de contrôle vers l’avant (2). Tournez et déposez le panneau de contrôle sur le couvercle de la cuve (3). >>...
- Page 42 6 | Raccordement électrique Raccorder une liaison équipotentielle 1. Réalisez la liaison équipotentielle avant d'installer les branchements. Raccorder l’appareil à l’alimentation secteur Informations sur le câble de raccordement et le point de raccordement Le fabricant recommande d'utiliser un câble de raccordement flexible. Un câble secteur rigide ne facilite pas le raccordement et peut influer sur le bon positionnement de l'appareil.
- Page 43 6 | Raccordement électrique 1. Dévissez le presse-étoupe. 2. Faites passer le câble de raccordement dans le presse-étoupe jusqu’au point de raccordement dans le boîtier électrique. Faites attention à ne pas endom- mager les fils. 3. Vissez le presse-étoupe. 4. Assurez-vous que le raccord vissé est bien serré. 5.
- Page 44 6 | Raccordement électrique Raccorder l’appareil à l'alimentation secteur pour le mode Démo Le mode Démo est utilisé aux fins de démonstration des fonctions essentielles de l’appareil. Référez-vous au tableau suivant pour les codes couleurs des borniers. Codes couleurs des borniers pour le mode Démo Puissance électrique Couleur du fil Bornier...
- Page 45 6 | Raccordement électrique > La plaque est parfaitement positionnée sur tous les points du cadre du boî- tier électrique. 2. Vissez les 2 vis situées derrière le capot à l’avant de l’appareil. >> Le boîtier électrique est fermé et protégé contre la pénétration d'eau et d'hu- midité.
- Page 46 Calculez la section du conducteur en fonction de la longueur et de la qualité du câble de raccordement utilisé. 3 NAC 400 V Puissance Courant absorbé Protection A Section de conduc- teur mm² iVario Pro L iVario Pro XL 3 NAC 400 V Puissance Courant absor- Protection A Section de conduc- Balanced po- bé...
- Page 47 6 | Raccordement électrique 3 AC 230 V Puissance Courant absorbé Protection A Section de conduc- teur mm² iVario Pro L iVario Pro XL 3 AC 240 V Puissance Courant absorbé Protection A Section de conduc- teur mm² iVario Pro L...
- Page 48 6 | Raccordement électrique Configuration sans disjoncteur différentiel : La prise de courant dans l'appareil est équipée d'un fusible de 10 A. La puis- sance maximale disponible est de 2,3 kW. Configuration avec disjoncteur différentiel : La prise de courant intègre un disjoncteur différentiel qui coupe l'alimentation de la prise en cas de courant de défaut.
- Page 49 7 | Port réseau Port réseau Remarques sur le port réseau Le port réseau vous permet de connecter votre appareil à votre réseau et à ConnectedCooking. Port Ethernet (Local Area Network) Il est possible de commander l’appareil avec l’option de port Ethernet ou de rajouter celle-ci ultérieurement.
- Page 50 8 | Raccordement d'eau Raccordement d'eau Prescriptions en matière de raccordement d'eau INFORMATION Raccordement à l'eau traitée Si vous raccordez l'appareil à de l'eau traitée, veillez à maintenir une dureté résiduelle de l'eau d'au moins 4°dH. Il n'est pas nécessaire de prévoir un réseau d'eau traitée.
- Page 51 8 | Raccordement d'eau Brancher l'arrivée d'eau Le raccordement d'eau se trouve sur la partie arrière de l'appareil. Raccordement à l'eau froide Raccordement d’eau chaude (option) Le tuyau d'eau répond aux exigences d'hygiène pour les tuyaux d'eau po- table de votre pays. Conduite pour le raccordement commun à...
- Page 52 9 | Raccord d'évacuation Raccord d'évacuation Prescriptions pour le raccordement des eaux usées INFORMATION Le tuyau de vidange n'est pas conforme Utilisez un tuyau de vidange résistant à la température de la vapeur qui correspond au moins à un tuyau de type PP. N'utilisez pas de flexible. INFORMATION Eaux usées sales et grasses Assurez-vous qu'un séparateur de graisse soit installé...
- Page 53 9 | Raccord d'évacuation Le kit de raccordement aux eaux usées de types L,XL n'est pas joint à l'appa- reil. Le kit peut être obtenu séparément auprès du fabricant sous la réfé- rence d’article 87.00.746. L'installation d'un appareil doté de l'option de réglage en hauteur exige l'uti- lisation d’un tuyau d’évacuation flexible.
- Page 54 9 | Raccord d'évacuation 5. En cas de raccordement mural du tuyau de vidange, la hauteur d'installation doit être comprise entre 150 et 300 mm [5 7/8–11 3/4 pouces]. 20 mm [3/4 Inch] 150–300 mm [5 7/8–11 3/4 Inch] 5%/3° >> Le tuyau de vidange doit toujours être installé...
- Page 55 9 | Raccord d'évacuation 3. Maintenez un écartement minimal de 20 mm [3/4 Inch] entre le caniveau de sol et l’évacuation des eaux usées. Pour faciliter le nettoyage, le fabricant re- commande un écartement minimal de 50 mm [2 Inch]. 20 mm [3/4 Inch] >>...
- Page 56 10 | Première mise en service Première mise en service INFORMATION Effectuer une mise à jour du logiciel Avant la mise en service, effectuez toujours une mise à jour du logiciel. Ainsi, votre appareil démarre avec la dernière version du logiciel. 56 / 80 80.06.227_iVarioProL-iVarioProXL_IM_fr-FR...
- Page 57 11 | Mise hors service Mise hors service 11.1 Remarques sur la mise hors service Tenez compte des consignes suivantes pour la mise hors service de l'appareil : Assurez-vous que l'appareil est coupé de l'alimentation secteur et hors ten- sion. Débranchez tous les raccordements d’alimentation en eau et d'évacuation des eaux usées de l’appareil.
- Page 58 12 | Options Options 12.1 Options d'installation Appareil avec pieds en inox Il est possible de rehausser les pieds en inox et de les fixer au sol par les trous. La plage de réglage va de 152 mm [6 pouces] à 196 mm [7 ¾ pouces]. 152 mm [6 Inch] 196 mm...
- Page 59 12 | Options INFORMATION Détérioration des branchements liée au déplacement de l'appareil Si vous déplacez l'appareil, retirez tous les branchements. Rebranchez-les selon les consignes à la fin des opérations. Lorsque l'appareil est remis dans sa position d'origine, vérifiez que sa position est bien horizontale.
- Page 60 12 | Options Réf. article : Kit avec 4 roulettes 60.71.267 Bloquer l'appareil à roulettes pour empêcher son mouvement INFORMATION Détérioration des branchements liée au déplacement de l'appareil Utilisez une chaîne pour renforcer le maintien en place de l'appareil afin d'éviter son déplacement vers la paroi arrière. La chaîne n’est pas incluse dans la livraison.
- Page 61 12 | Options ATTENTION Risque de pincement en cas de basculement de l'appareil Si la profondeur du socle est inférieure à 750 mm [29 9/16 pouces], l’appareil risque de basculer vers l’avant. Protégez l'appareil contre le risque de basculement via la base du socle. Profondeur de socle minimale : 650 mm [25 5/8 pouces] (protection anti- basculement nécessaire) Profondeur de socle standard : 750 mm [29 9/16 pouces] (possible sans...
- Page 62 12 | Options Écartement des trous dans le soubassement de l’appareil : 50 mm [2 Inch] Largeur en mm [pouce] Profondeur en mm [pouce] y 865 [34] 650 [25 5/8] 1199 [47 1/4] 1. Percez 2 trous dans la base du socle. 50 mm [2 Inch] 2.
- Page 63 12 | Options > Les trous dans le soubassement et dans la base du socle sont alignés en hau- teur les uns par rapport aux autres. 4. Dévissez les 2 vis et retirez le capot du soubassement de chaque côté. 5.
- Page 64 12 | Options 6. Revissez les panneaux du soubassement. >> Les panneaux sont vissés et l'appareil est fixé à la base du socle pour préve- nir les risques de basculement. Fixation avec des équerres dans la base du socle ou fixation murale Vous pouvez fixer l'appareil à...
- Page 65 12 | Options 2. Fixation dans la base du socle : De chaque côté, fixez 2 équerres dans les trous du soubassement et dans la base du socle. Les équerres peuvent être fixées sur la base à l'aide de 2 vis ou de colle. 3.
- Page 66 12 | Options Installer l’appareil avec un soubassement possédant des pieds réglables en hauteur pour permettre sa mise à niveau Pour les appareils disposant d’un caisson de rangement, commencez par démonter le caisson. Remontez le caisson de rangement uniquement après avoir procédé...
- Page 67 12 | Options 5. Vissez les pieds sur l’écrou prémonté (2). Veillez à ce que la hauteur soit cor- recte avant de serrer le contre-écrou (3). 6. Posez l’appareil sur le socle à la position souhaitée. 7. Le filetage des pieds réglables en hauteur est équipé d’une clé Allen de 5 mm à...
- Page 68 12 | Options 12.2 Caisson de rangement Le caisson de rangement est livré monté et est fixé à l'appareil et au soubasse- ment à l'aide de vis. INFORMATION Surcharge du caisson de rangement Respectez la quantité maximale de charge de 30 kg par compartiment de rangement.
- Page 69 12 | Options 12.2.1 Démonter le caisson de rangement ATTENTION Risque de pincement et d'écrasement lors du démontage du caisson de rangement Les doigts, les mains ou les pieds peuvent être pincés ou écrasés sous le caisson de rangement. L'intervention de 2 personnes est nécessaire pour détacher le caisson de rangement du soubassement.
- Page 70 12 | Options 2. Retirez les vis sur la partie inférieure du caisson de rangement. 3. Retirez les tôles sur la face intérieure du caisson de rangement. Commencer par le bas pour ne pas endommager les languette du dessus. 4. Retirez les vis qui maintiennent le caisson de rangement au soubassement. Cette intervention requiert l'intervention de 2 personnes.
- Page 71 12 | Options 1. Pour le montage, procédez en sens inverse. 12.3 Habillage pour le soubassement L'habillage est livré monté et est fixé au soubassement de l'appareil à l'aide de vis. Poids Taille de l’appareil kg [lbs] 4,4 [9,1] 5,1 [11,2] Dimension Taille de l’appa- Largeur en mm...
- Page 72 12 | Options 1. Dévissez les 4 vis et retirez la partie centrale de l'habillage. 2. Dévissez les 4 vis de chaque côté pour retirer les pièces latérales. >> L'habillage est démonté. 1. Pour le montage, procédez en sens inverse. 12.4 Installation sur socle avec habillage du soubassement Le raccord mural, le soubassement et la trappe de maintenance sont livrés montés.
- Page 73 à droite grâce aux rails de raccordement en option. Pour le raccordement à gauche, une distance fixe de 70 mm [27 5/8 pouces] par rapport à la cuve est prescrite. Poids (sans rails de raccordement) iVario Pro L Version 1 Version 2 kg [lbs]...
- Page 74 19,2 [42,3] Rails de raccordement Version 1 Version 2 kg [lbs] 4,8 [10.6] 4,8 [10.6] Dimensions (sans rails de raccordement) iVario Pro L Largeur en mm Profondeur en Hauteur en mm [pouce] x mm [pouce] y [pouce] z Version 1...
- Page 75 12 | Options 12.4.1 Monter l’appareil sur un socle Le socle se trouve sur la surface d' installation prévue. 1. Dévissez les pieds en plastique de l'appareil. 2. Posez l'appareil sur le socle. 3. Mettez l’appareil de niveau comme décrit au chapitre Installation de l’appareil avec des pieds de socle réglables en hauteur .
- Page 76 12 | Options 6. Étanchéifiez les bords représentés entre le raccord mural, le soubassement et l’appareil à l’aide d’un produit d’étanchéité approprié. >> L’appareil est monté sur le socle et est étanche. 76 / 80 80.06.227_iVarioProL-iVarioProXL_IM_fr-FR...
