10

47931073

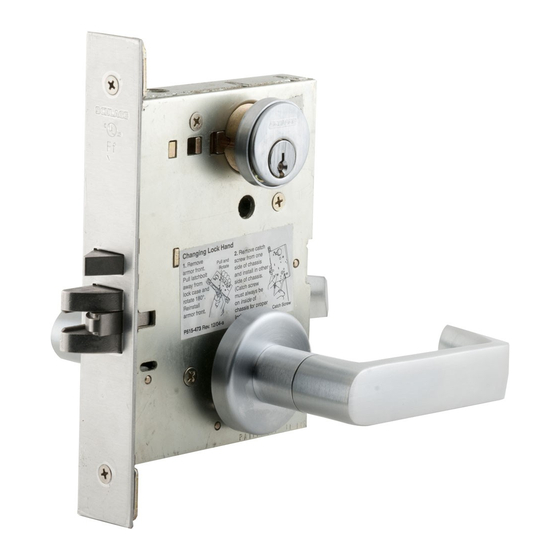

L9000/LV9000 Series Lock with Indicator Escutcheon Trim

Indicator trim is available

for either the inside,

outside, or both sides on

allowable functions.

Non-indicator trim is

furnished on the opposite

side of the door.

Included:

Not included:

DO NOT USE POWER TOOLS

for lock and indicator installation!

L9000/LV9000

Lock with Indicator

Confirm desired

placement (inside, outside,

or both) before installation.

The L9000 lock with

indicator is not intended for

exterior door applications.

1/16"

⁵/64"

Indicator options:

Cylinder

Thumb turn

Inside trim

Outside cylinder indicator with inside

non-indicator cylinder trim shown

Para Español, vaya a la página 12.

Pour le Français, voir la page 24.

Start installation

Trim installation

Outside cylinder

Outside cylinder with indicator

Inside cylinder

Inside cylinder with indicator

Inside thumb turn

Inside thumb turn with indicator

Outside privacy

Outside privacy with indicator

Outside coin turn

Outside coin turn with indicator

Finish installation

Customer Service

1-877-671-7011

Cylinder

Privacy

Coin turn

Outside trim

Installation Instructions

Table of Contents

www.allegion.com/us

47931073 Rev. 02/24-b

Printed in U.S.A.

Sommaire des Matières pour Schlage L9000 Serie

Page 1 10 L9000/LV9000 Lock with Indicator 47931073 L9000/LV9000 Series Lock with Indicator Escutcheon Trim Installation Instructions Para Español, vaya a la página 12. Confirm desired Indicator trim is available Pour le Français, voir la page 24. placement (inside, outside, for either the inside, or both) before installation.
Page 2 Start installation L NOTE: Complete installation with the lock unlocked and the door open. Double-check the door preparation. Install springs and spindles. Check the door preparation dimensions with the template included in the package. Complete drilling, if necessary. Low Edge Borde inferior Bord inférieur 2³/4"...
Page 3 Install mounting posts to indicator module and bottom backplate of outside escutcheon. Outside cylinder L For outside single indicator installations only; not applicable for dual indicator installations. Install outside non-indicator trim. Install escutcheon assembly. Insert key halfway into the cylinder, and install the Install Trims cylinder with cylinder spring as shown.
Page 4 Install mounting screw with flange. Before fully tightening the screw, use a level to align the Outside cylinder indicator module assembly so that it is parallel with the door edge. DO NOT drill the door hole through the module Install outside indicator trim. opening! Rotate the indicator module spindle until the sign moves L Make sure tabs are flush with chassis.
Page 5 Install key cylinder. Insert key halfway into the cylinder, and install the L NOTE: cylinder must be flush with escutcheon trim. cylinder with cylinder spring as shown Proceed with the appropriate steps to install trim on opposite side. If both trims are installed, proceed to page 11 to complete installation.
Page 6 Install flanges and bolts. Remove cylinder. These flanges and thru-bolts are not used in dual indicator installations. This step applies to inside indicator installations ONLY. Install trim. Place the indicator module against the door. Insert key halfway into the cylinder, and install the Insert key halfway into the cylinder, and install the cylinder with cylinder spring as shown.
Page 7 Thumb turn Thumb turn indicator Install inside non-indicator trim. Install inside indicator. Install inside spring cage and mounting plate. Rotate the indicator module spindle until the sign moves Use inside spacer with L9460 x XL11-635. down and uncovers the arrow markings. Do not use tools on spindle! L The spring cage arrow must point in direction of...
Page 8 Place the indicator module against the door. Install and secure trim. L Install the trim with the thumbturn vertical. Install the alignment cylinder with cylinder spring as shown. Use any slotted screwdriver, lever wrench, or coin to rotate the cylinder. Slot in alignment cylinder must be Proceed with the appropriate steps to install trim on...
Page 9 Install mounting screw with flange. Before fully tightening the screw, use a level to align the module assembly so that it is parallel with the door edge. Privacy indicator DO NOT drill the door hole through the module opening! Install outside indicator assembly. L Note: If not pre-drilled, mark Rotate the indicator module spindle until the sign moves the top hole of indicator...
Page 10 Use a level or the armor plate to ensure the cylinder face is flush to the shaded areas as shown. Coin turn indicator L Note: Alignment cylinder face needs to be flush Install outside indicator assembly. with indicator Rotate the indicator module spindle until the sign moves module surface.
Page 11 Finish installation Install the interior lever. Install armor front. Tighten bushing with spanner wrench. Tighten cylinder mounting screw (if applicable). Tighten the escutcheon trim screw. Turn the pre-installed screw clockwise using a 1/16" Allen key until the escutcheon trim is held firmly. Tighten top and bottom chassis mounting screws.
Page 13 10 L9000/LV9000 Cerradura con indicador 47931073 Confirme la ubicación El borde con indicador Índice deseada (interna, exterior está disponible para o ambas) antes de la Comience la instalación el interior, el exterior o instalación. ambos de la puerta para Instale las molduras las funciones permitidas.
Page 14 Comience la instalación L NOTA: Instalación completa con la cerradura desbloqueada y la puerta abierta. Vuelva a verificar la preparación de la puerta.. Instale los resortes y husillos. Verifique las dimensiones de preparación de la puerta con la plantilla incluida en el paquete. Complete la perforación, si es necesario. Low Edge Borde inferior Bord inférieur...
Page 15 Instale los postes de montaje en el módulo indicador y en la placa posterior inferior del escudo exterior. Cilindro exterior L Solo para instalaciones exteriores de un solo indicador. No se aplica a instalaciones de dos indicadores. Instale la moldura exterior sin indicador. Instale el conjunto del escudo.
Page 16 Instale el tornillo de montaje con brida. Antes de apretar por completo el tornillo, utilice un nivel para Indicador de cilindro exterior alinear el conjunto del módulo de forma que quede paralelo al borde de la puerta. Instale la moldura exterior con indicador. NO taladre el orificio de la puerta a través de la Gire el husillo del módulo indicador hasta que el cartel apertura del módulo.
Page 17 Instale el cilindro de la llave. Inserte la llave hasta la mitad en el cilindro e instale el L NOTA: El cilindro debe quedar a ras con la moldura cilindro con el resorte del cilindro, como se muestra. del escudo. Proceda con los pasos adecuados para instalar la Proceda con los pasos adecuados para instalar la moldura en el lado opuesto.
Page 18 Instale las bridas y los pernos. L Nota: Si no está perforado previamente, marque el orificio Estas bridas y pernos pasantes no se utilizan en superior del módulo indicador, instalaciones de doble indicador. retire el módulo y perfore un orificio de 5/32”. Siga los pasos Este paso se aplica SOLO a las instalaciones de 1d a 1f para volver a instalar.
Page 19 Perilla giratoria Perilla giratoria interna con indicador Instale la moldura interna sin indicador. Instale el indicador interno. Gire el husillo del módulo indicador hasta que el cartel Instale la caja de resorte interna y la placa de montaje. Utilice el espaciador interno con L9460 x XL11-635. se desplace hacia abajo y descubra las marcas de la flecha.
Page 20 Coloque el módulo indicador contra la puerta. L Nota: Si no está perforado previamente, marque el orificio superior del módulo indicador, retire el módulo y perfore un orificio de 5/32”. Siga los pasos 1d a 1f para volver a instalar. Install and secure trim.
Page 21 L Nota: La cara del cilindro de Privacidad exterior con indicador alineación debe estar a ras con el módulo indicador. Coloque el conjunto indicador exterior. Gire el husillo del módulo indicador hasta que el cartel L NOTA: La ranura del cilindro de alineación debe estar se desplace hacia abajo y descubra las marcas de la flecha.
Page 22 Instale el cilindro de alineación con el resorte del cilindro. Utilice cualquier destornillador ranurado, llave de palanca o moneda para girar el cilindro. Giro manual Instale el conjunto del escudo. La ranura del cilindro de alineación debe ser vertical. Asegúrese de que las pestañas estén a ras con el...
Page 23 Instale el conjunto del escudo con indicador exterior Proceda con los pasos adecuados para instalar la moldura en el lado opuesto. Si ambas molduras están instaladas, pase a la página 24 para completar la instalación.
Page 24 Termine la instalación Instale el picaporte interno. Instale el frente de blindaje. Apriete el cojinete con la llave expansora. Apriete el tornillo de montaje del cilindro (si corresponde). Apriete el tornillo de la moldura del escudo. Gire el tornillo instalado previamente en sentido horario con una llave Allen de 1/16"...
Page 25 10 L9000/LV9000 Serrure avec indicateur 47931073 Serrure de la série L9000/LV9000 avec garniture sectionnelle d’indicateur Instructions d’installation Confirmez l’emplacement La garniture d'indicateur Table des matières souhaité (intérieur, est vendue pour l'intérieur, l'extérieur ou extérieur ou les deux) avant Commencez l’installation les deux de la porte pour l’installation.
Page 26 Commencez l’installation L REMARQUE : Effectuez l’installation avec la serrure déverrouillée et la porte ouverte. Vérifiez deux fois la préparation de la porte. Installez les ressorts et les axes. Vérifiez les dimensions de préparation de la porte à l’aide du gabarit inclus dans l’emballage. Terminez le perçage, si nécessair.
Page 27 Installez les supports de montage sur le module de l’indicateur et sur la plaque arrière inférieure de l’entrée Cylindre extérieur de serrure. L Uniquement pour les installations avec un seul indicateur extérieur; ne s’applique pas aux Installez la garniture sans indicateur extérieur. installations à...
Page 28 Installez la vis de montage avec la bride. Avant de serrer complètement la vis, utilisez un niveau pour Indicateur du cylindre extérieur aligner l’ensemble du module de manière à ce qu’il soit parallèle au bord de la porte. Installez la garniture d’indicateur extérieure. NE PERCEZ PAS le trou de la porte à...
Page 29 Installez le cylindre de serrure. Insérez la clé à moitié dans le cylindre, puis installez le L REMARQUE : le cylindre doit affleurer la garniture de cylindre avec le ressort du cylindre comme illustré. l’entrée de serrure. Procédez aux étapes appropriées pour installer la Procédez aux étapes appropriées pour installer la garniture sur le côté...
Page 30 Installez les brides et les boulons. Installez la vis de montage avec la bride. Avant de serrer complètement la vis, utilisez un niveau pour Ces brides et boulons traversants ne sont pas aligner l’ensemble du module de manière à ce qu’il soit utilisés dans les installations à...
Page 31 Procédez aux étapes appropriées pour installer la garniture sur le côté opposé. Si les deux garnitures Barrette tournante intérieure avec sont installées, passez à la page 36 pour terminer indicateur l’installation. Installez l’indicateur intérieur. Tournez la tige du module de l’indicateur jusqu’à ce que Barrette tournante intérieure le panneau descende et dévoile les marques de flèche.
Page 32 Placez le module de l’indicateur contre la porte. Installez la vis de montage et la bride de l’ensemble. Avant de serrer complètement la vis, utilisez un niveau pour aligner l’ensemble du module de manière à ce qu’il soit parallèle au bord de la porte. NE PERCEZ PAS le trou de la porte à...
Page 33 Installez le cylindre d’alignement avec le ressort du cylindre comme illustré. Utilisez un tournevis à fente, une clé à levier ou une pièce de monnaie pour faire Intimité extérieure tourner le cylindre. L Veillez à ce que les languettes soient alignées sur le châssis.
Page 34 Installez l’ensemble d’entrée de serrure avec indicateur extérieur Barrette extérieure à fente avec indicateur Installez l’ensemble de l’indicateur extérieur. Tournez la tige du module de l’indicateur jusqu’à ce que le panneau descende et dévoile les marques de flèche. N’utilisez pas d’outils sur la tige! Procédez aux étapes appropriées pour installer la Devant Précédent...
Page 35 Utilisez un niveau ou la plaque de protection pour vous assurer que la face du cylindre est alignée sur les zones ombrées, comme illustré. L Remarque : La face du cylindre d’alignement doit être alignée sur le module de l’indicateur. L REMARQUE : La fente du cylindre d’alignement doit être verticale après l’installation du cylindre d’alignement.
Page 36 Terminez l’installation Installez le levier intérieur. Installez l’armure frontale. Serrez la bague avec la clef à écrous. Serrez la vis de montage du cylindre (s’il y a lieu). Serrez la vis de la garniture d’entrée de serrure. Tournez la vis préinstallée dans le sens horaire à l’aide d’une clé...
