7 Mise hors service
7.1 Démontage du module de données Speedwire/Webconnect
1.
Danger de mort par choc électrique à l'ouverture de l'onduleur
Les composants conducteurs de l'onduleur sont soumis à de hautes tensions. Le contact avec
des composants conducteurs de tension peut entraîner la mort ou des blessures graves.
• Mettez l'onduleur hors tension côtés AC et DC et ouvrez celui-ci (voir les instructions
d'installation de l'onduleur) en respectant le temps d'attente pour la décharge des
condensateurs.

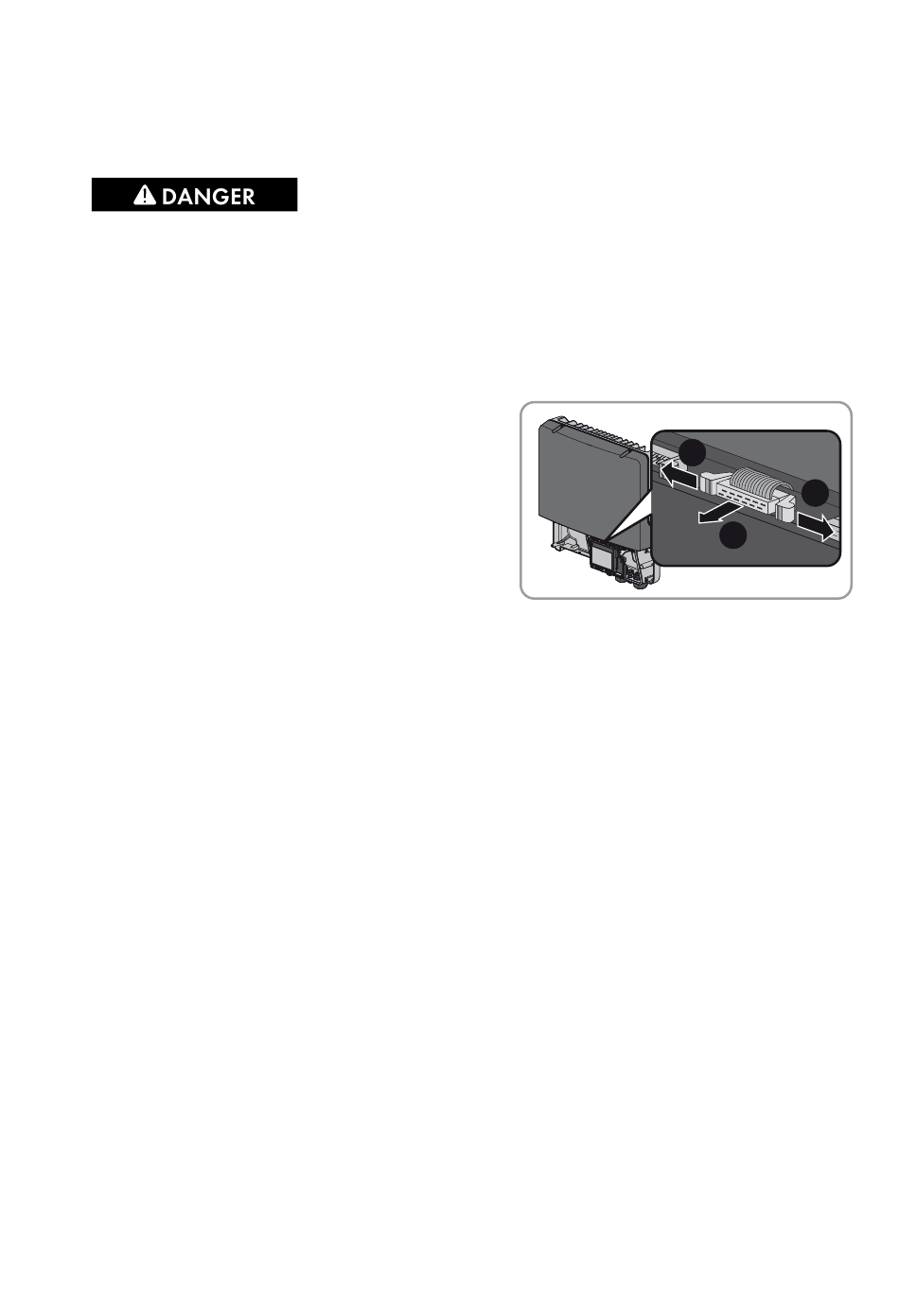

2. Poussez les crochets de verrouillage gauche et
droite vers l'extérieur et retirez la fiche du câble
plat de la borne à fiche centrale de l'onduleur.
3. Desserrez la vis de l'écran jusqu'à ce que vous puissiez le relever.
4. Relevez l'écran vers le haut jusqu'à ce qu'il s'enclenche.
5. Desserrez l'écrou-raccord du presse-étoupe.
6. Retirez les câbles réseau du module de données Speedwire/Webconnect.
7. Desserrez le contre-écrou du presse-étoupe.
8. Retirez le presse-étoupe et les câbles réseau de l'onduleur.
9. Desserrez la vis à six pans creux (ouverture de 3) du module de données Speedwire/
Webconnect et retirez le module de données Speedwire/Webconnect.
10. Abaissez l'écran et serrez à la main la vis de l'écran.
11. Obturez l'ouverture du boîtier de l'onduleur avec le plot de remplissage correspondant.
12. Refermez l'onduleur (voir les instructions d'installation de l'onduleur).
