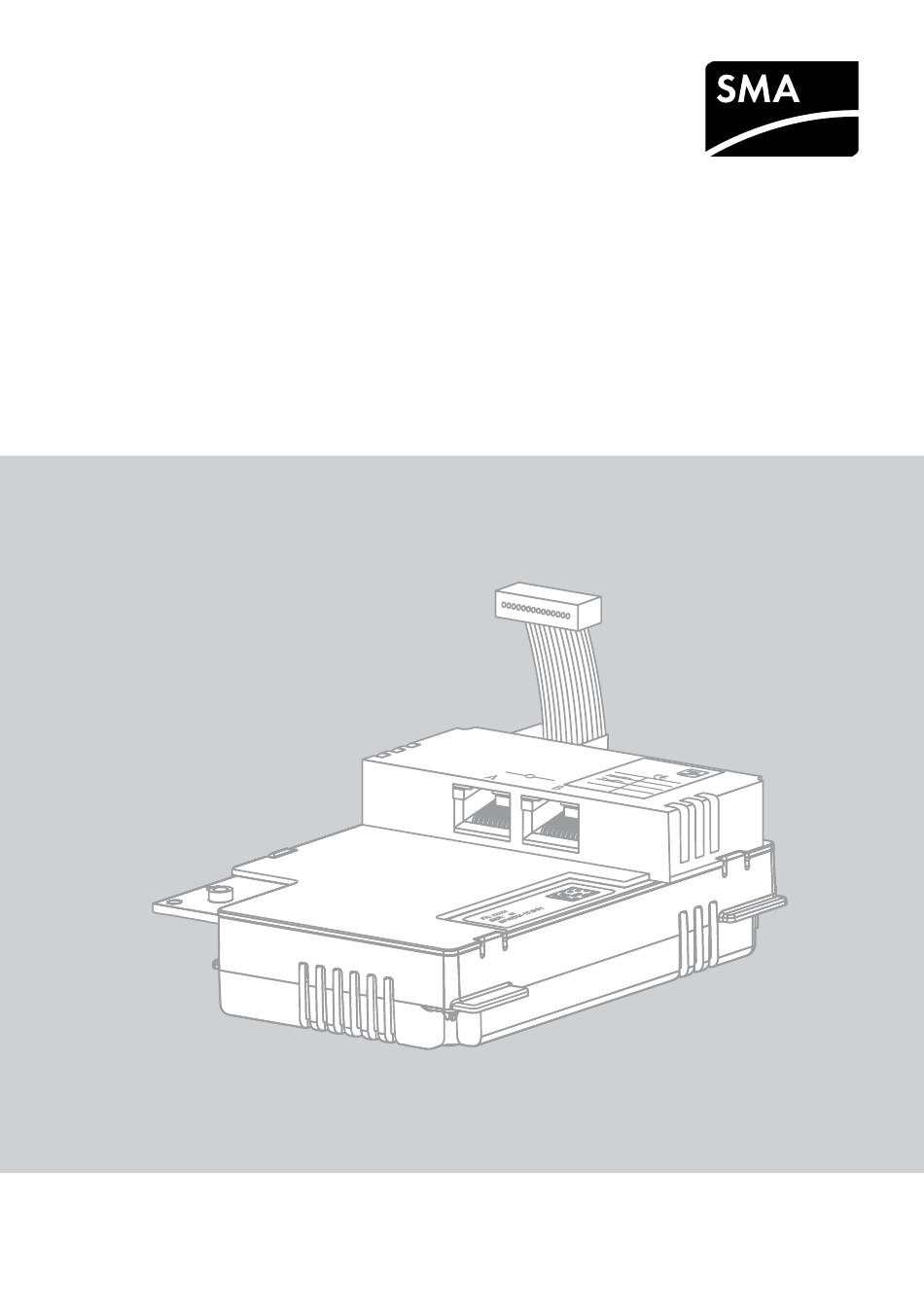

- Page 1 Instructions d’installation MODULE DE DONNÉES SMA SPEEDWIRE/WEBCONNECT SWWEBCONDM-IA-fr-13 | Version 1.3 FRANÇAIS...
- Page 2 Dispositions légales Les informations figurant dans ces documents sont la propriété exclusive de SMA Solar Technology AG. La publication de ces informations en totalité ou en partie doit être soumise à l’accord préalable de SMA Solar Technology AG. Une reproduction interne au profit de l’entreprise, pour l’évaluation et la mise en service conforme du produit est autorisée sans accord préalable.
- Page 3 4 Description du produit ....... . 13 4.1 Module de données Speedwire/Webconnect ....13 4.2 Plaque signalétique .
- Page 4 ..........30 7.3 Élimination du module de données Speedwire/Webconnect ..30 8 Recherche d’erreurs.
- Page 5 1 Remarques relatives à ce document 1 Remarques relatives à ce document Champ d’application Ce document s’applique au type d’appareil « SWDM-10.GR1 » (module de données Speedwire/ Webconnect) à partir de la version du matériel A et de la version du micrologiciel 1.00.11.R. Groupe cible Ce document s’adresse au personnel qualifié.
- Page 6 Installation Petite installation photovoltaïque Petite installation Grande installation photovoltaïque Grande installation SMA Cluster Controller Cluster Controller SMA Speedwire Speedwire Module de données SMA Speedwire/ Module de données Speedwire/Webconnect Webconnect Fonction Webconnect SMA Fonction Webconnect Onduleur SMA Onduleur SWWEBCONDM-IA-fr-13 Instructions d’installation...
- Page 7 SMA Solar Technology AG 1 Remarques relatives à ce document Abréviations Abréviation Désignation Explication Alternating Current Courant alternatif Direct Current Courant continu DHCP Dynamic Host Configuration Protocol Protocole réseau assurant la configuration dynamique des paramètres IP Décharge électrostatique ‒ UMTS Universal Mobile Telecommunications Technologie de téléphonie mobile de...
- Page 8 Le module de données Speedwire/Webconnect est une interface de communication Speedwire avec fonction Webconnect pour onduleurs. Speedwire est un type de communication filaire basé sur la norme Ethernet et sur le protocole de communication SMA Data2+. Cette technologie permet une transmission de données à...
- Page 9 SMA Solar Technology AG 2 Sécurité 2.3 Consignes de sécurité Ce chapitre contient des consignes de sécurité qui doivent être systématiquement respectées lors de toute opération effectuée sur et avec le produit. Lisez ce chapitre attentivement et respectez en permanence toutes les consignes de sécurité pour éviter tout dommage corporel et matériel et garantir un fonctionnement durable du produit.
- Page 10 • Étant donné que le Sunny Portal nécessite une connexion Internet permanente, tout système de facturation au temps passé sur Internet est à bannir. Cela peut engendrer des coûts élevés. SMA Solar Technology AG recommande un forfait Internet. La fonction VoIP est nécessaire pour utiliser l’UMTS Pour utiliser l’UMTS, la fonction VoIP (Voice over IP) est nécessaire.
- Page 11 SMA Solar Technology AG 2 Sécurité 2.5 Produits compatibles Onduleurs SMA Le module de données Speedwire/Webconnect ne doit être installé que dans les onduleurs suivants à partir de la version de micrologiciel 2.53 : Sunny Boy Sunny Tripower • SB 2500TLST-21 •...
- Page 12 Autocollant avec codes PIC et RID pour l’enregistrement d’une petite installation sur le Sunny Portal Option de commande : module de données Speedwire/Webconnect comme jeu d’équipement ultérieur Figure 2 : Composants de l’option de commande : module de données Speedwire/Webconnect comme jeu d’équipement ultérieur Position Quantité Désignation Module de données Speedwire/Webconnect (SWDM-10)
- Page 13 Le module de données Speedwire/Webconnect est une interface de communication Speedwire avec fonction Webconnect pour onduleurs. Speedwire est un type de communication filaire basé sur la norme Ethernet et sur le protocole de communication SMA Data2+. Cette technologie permet une transmission de données à...
- Page 14 Une petite installation sur le Sunny Portal peut se composer de maximum quatre onduleurs avec module de données Speedwire/Webconnect intégré. La création du réseau Speedwire dans les petites installations peut être réalisée au choix à l’aide d’une topologie linéaire, en étoile ou en arbre. L’ordinateur avec le logiciel Sunny Explorer est raccordé...
- Page 15 SMA Solar Technology AG 4 Description du produit Figure 5 : Petite installation avec deux onduleurs dans une topologie en étoile (exemple) Position Désignation Onduleur avec module de données Speedwire/Webconnect Routeur Internet Sunny Portal Ordinateur avec Sunny Explorer Instructions d’installation SWWEBCONDM-IA-fr-13...
- Page 16 4 Description du produit SMA Solar Technology AG Figure 6 : Petite installation avec quatre onduleurs dans une topologie en arbre (exemple) Position Désignation Onduleur Commutateur réseau Routeur Internet Sunny Portal Ordinateur avec Sunny Explorer SWWEBCONDM-IA-fr-13 Instructions d’installation...
- Page 17 Utilisation du module de données dans des grandes installations avec Cluster Controller La création du réseau Speedwire peut être réalisée au choix à l’aide d’une topologie linéaire, en étoile ou en arbre. Dans les grandes installations avec Cluster Controller, l’échange de données avec le Sunny Portal ne s’effectue pas par le biais des différents onduleurs, mais de manière...
- Page 18 • Adresse MAC (MAC-Adress) Les données figurant sur la plaque signalétique sont utiles pour une utilisation sûre du produit et en cas de question au Service en Ligne de SMA. La plaque signalétique doit être apposée en permanence sur le produit.
- Page 19 SMA Solar Technology AG 4 Description du produit 4.3 Presse-étoupe Le presse-étoupe permet de fixer les câbles réseau au boîtier de l’onduleur. Il empêche la pénétration de poussière et d’humidité dans l’intérieur de l’onduleur. Figure 8 : Structure du presse-étoupe Position Désignation...
- Page 20 5.2 Spécifications des câbles et remarque concernant la pose Sur les réseaux Speedwire, la longueur et la qualité du câble ont un impact sur la qualité du signal. Respectez les exigences suivantes relatives aux câbles et au câblage. Interférences des câbles non blindés sur la transmission de données Les câbles non blindés des appareils en fonctionnement produisent un champ...
- Page 21 ☐ Longueur de câble entre deux participants au réseau : 50 m maximum avec cordon patch, 100 m maximum avec câble d’installation SMA Solar Technology AG recommande les types de câble suivants : • Pour l’extérieur : SMA COMCAB-OUTxxx • Pour l’intérieur : SMA COMCAB-INxxx Les câbles existent dans les longueurs xxx = 100 m, 200 m, 500 m, 1 000 m...
- Page 22 Speedwire/ Webconnect dans la rainure de guidage situé sur le support en plastique dans l’onduleur. 7. Vissez à la main le module de données Speedwire/ Webconnect avec la vis à six pans creux (ouverture de 3).
- Page 23 10. Collez l’un des autocollants comportant les données pour l’enregistrement sur le Sunny Portal (PIC et RID) à l’extérieur de l’onduleur à proximité de la plaque signalétique. 11. Si vous ne continuez pas directement à raccorder le module de données Speedwire/ Webconnect, refermez l’onduleur (voir les instructions d’installation de l’onduleur).
- Page 24 14. Dans une petite installation, reliez au moins un onduleur directement au routeur à l’aide d’un câble réseau, selon la topologie de l’installation. 15. Dans une grande installation avec Cluster Controller, raccordez le Cluster Controller au réseau Speedwire selon la topologie réseau souhaitée (voir instructions d’installation du Cluster Controller). SWWEBCONDM-IA-fr-13...
- Page 25 être activé sur le routeur (voir instructions du routeur). Si vous ne souhaitez pas utiliser le protocole DHCP ou si votre routeur ne le prend pas en charge, utilisez au choix le SMA Connection Assist ou Sunny Explorer pour intégrer dans votre réseau les onduleurs avec le module de données Speedwire/Webconnect (voir chapitre 2.5 « Produits compatibles », page 11).
- Page 26 Speedwire/Webconnect, effectuez les opérations suivantes : • Connectez-vous au Sunny Explorer (voir chapitre 6.3.2, page 27). • Dans le Sunny Explorer, saisissez votre code SMA Grid Guard personnel (voir l’aide du Sunny Explorer). • Dans le Sunny Explorer, réglez les paramètres suivants (pour le réglage des paramètres d’un appareil, voir l’aide du Sunny Explorer) :...
- Page 27 Procédure : 1. Reliez l’ordinateur au routeur de l’installation à l’aide d’un câble réseau. 2. Si vous avez utilisé le SMA Connection Assist pour la configuration de réseau statique, assurez-vous que le SMA Connection Assist est terminé. 3. Démarrez Sunny Explorer et créez une installation Speedwire pour la petite installation (voir l’aide de Sunny Explorer).
- Page 28 Conditions préalables : ☐ La petite installation doit être en service (voir chapitre 6.2, page 25). ☐ Les codes PIC et RID du module de données Speedwire/Webconnect doivent être disponibles. ☐ Votre ordinateur doit être connecté à Internet. ☐ JavaScript doit être activé dans le navigateur Web.
- Page 29 7. Desserrez le contre-écrou du presse-étoupe. 8. Retirez le presse-étoupe et les câbles réseau de l’onduleur. 9. Desserrez la vis à six pans creux (ouverture de 3) du module de données Speedwire/ Webconnect et retirez le module de données Speedwire/Webconnect.
- Page 30 7.2 Emballage du module de données Speedwire/Webconnect pour expédition • Emballez le module de données Speedwire/Webconnect pour expédition. À cet effet, utilisez l’emballage d’origine ou un emballage approprié au poids et à la taille du module de données Speedwire/Webconnect (voir chapitre 9 « Caractéristiques techniques », page 32).
- Page 31 • Vérifiez que la fiche du câble plat du module de données Speedwire/Webconnect est correctement branchée à la borne à fiche centrale de l’onduleur. L’onduleur ne reconnaît pas le module de données Speedwire/ Webconnect. Solution : • Pour ces onduleurs, effectuez la mise à jour du micrologiciel à...
- Page 32 9 Caractéristiques techniques SMA Solar Technology AG 9 Caractéristiques techniques Données générales Lieu de montage dans l’onduleur Alimentation en tension par l’onduleur Caractéristiques mécaniques Largeur x hauteur x profondeur 73 mm x 88 mm x 34 mm Communication Interface de communication Speedwire/Webconnect Longueur de câble maximale...
- Page 33 10 Contact 10 Contact En cas de problèmes techniques concernant nos produits, prenez contact avec le Service en Ligne de SMA. Nous avons besoin des données suivantes pour pouvoir assurer une assistance ciblée : • Onduleurs : – Type – Numéro de série –...
- Page 34 Hybrid Energy Solutions Sunny Island : +33 (0)4 72 09 04 42 Power Plant Solutions Sunny Central : +33 (0)4 72 09 04 43 India SMA Solar India Pvt. Ltd. +91 22 61713888 Mumbai Italia SMA Italia S.r.l. +39 02 8934-7299 Milano Κύπρος/...
- Page 35 +86 10 5670 1350 Company Ltd. 北京 SMA Japan K.K. +81 3 3451 9530 +971 2 698-5080 SMA Middle East LLC Other International SMA Service Line Toll free worldwide: 00800 SMA SERVICE countries (+800 762 7378423) Niestetal Instructions d’installation SWWEBCONDM-IA-fr-13...
- Page 36 SMA Solar Technology www.SMA-Solar.com...
