Utilisation du module de données dans des grandes installations avec
Cluster Controller
La création du réseau Speedwire peut être réalisée au choix à l'aide d'une topologie linéaire,
en étoile ou en arbre. Dans les grandes installations avec Cluster Controller, l'échange de données
avec le Sunny Portal ne s'effectue pas par le biais des différents onduleurs, mais de manière
centralisée via le Cluster Controller (voir manuel d'utilisation du Cluster Controller et manuel
d'utilisation du Cluster Controller sur le Sunny Portal).
Désactivation de la fonction Webconnect des onduleurs dans les grandes
installations avec Cluster Controller
Dans une grande installation avec Cluster Controller, la communication avec le Sunny Portal est
directement établie via le Cluster Controller.
• Pour un fonctionnement optimal des grandes installations avec Cluster Controller,
désactivez la fonction Webconnect des onduleurs avec module de données Speedwire/
Webconnect intégré (voir manuel d'utilisation du Cluster Controller).

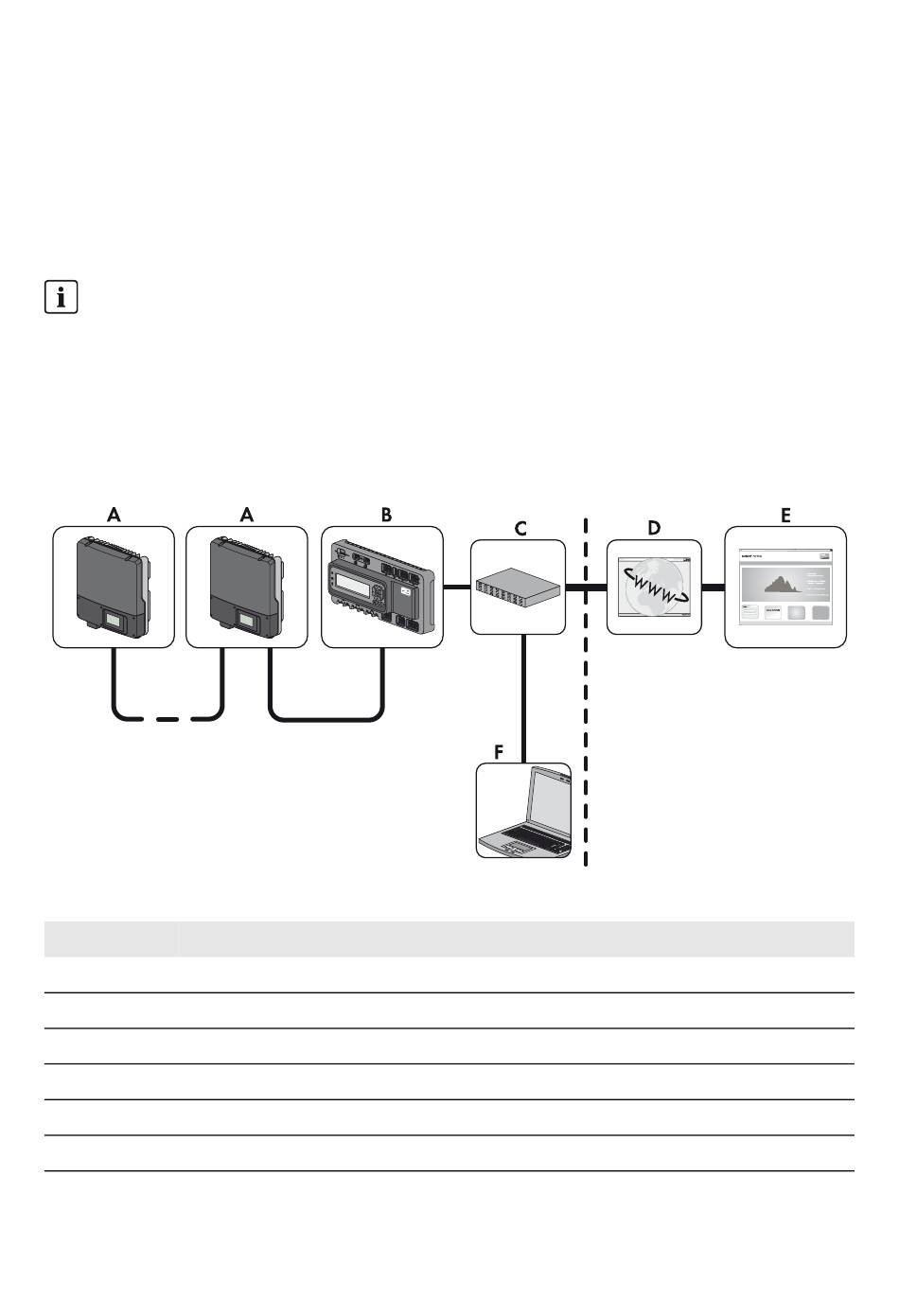

Figure 7 : Grande installation avec Cluster Controller et des onduleurs dans une topologie linéaire (exemple)
Position Désignation
A Onduleur avec module de données Speedwire/Webconnect
B Cluster Controller
C Routeur
D Internet
E Sunny Portal
F Ordinateur donnant accès à l'interface utilisateur du Cluster Controller
Instructions d'installation
