4 Description du produit
Autocollant avec codes PIC et RID pour l'enregistrement d'une petite installation
sur le Sunny Portal
Pour activer les modules de données Speedwire/Webconnect d'une petite installation sur le
Sunny Portal, vous aurez besoin des numéros PIC et RID imprimés sur l'autocollant fourni. Une fois le
module de données Speedwire/Webconnect installé, un autocollant doit être apposé à l'extérieur de
l'onduleur à proximité de la plaque signalétique. L'autre autocollant doit être conservé en lieu sûr.
Utilisation dans des petites installations comportant au maximum
quatre onduleurs
Une petite installation sur le Sunny Portal peut se composer de maximum quatre onduleurs avec
module de données Speedwire/Webconnect intégré.
La création du réseau Speedwire dans les petites installations peut être réalisée au choix à l'aide
d'une topologie linéaire, en étoile ou en arbre. L'ordinateur avec le logiciel Sunny Explorer est
raccordé au routeur ou le commutateur réseau en fonction de l'installation photovoltaïque.

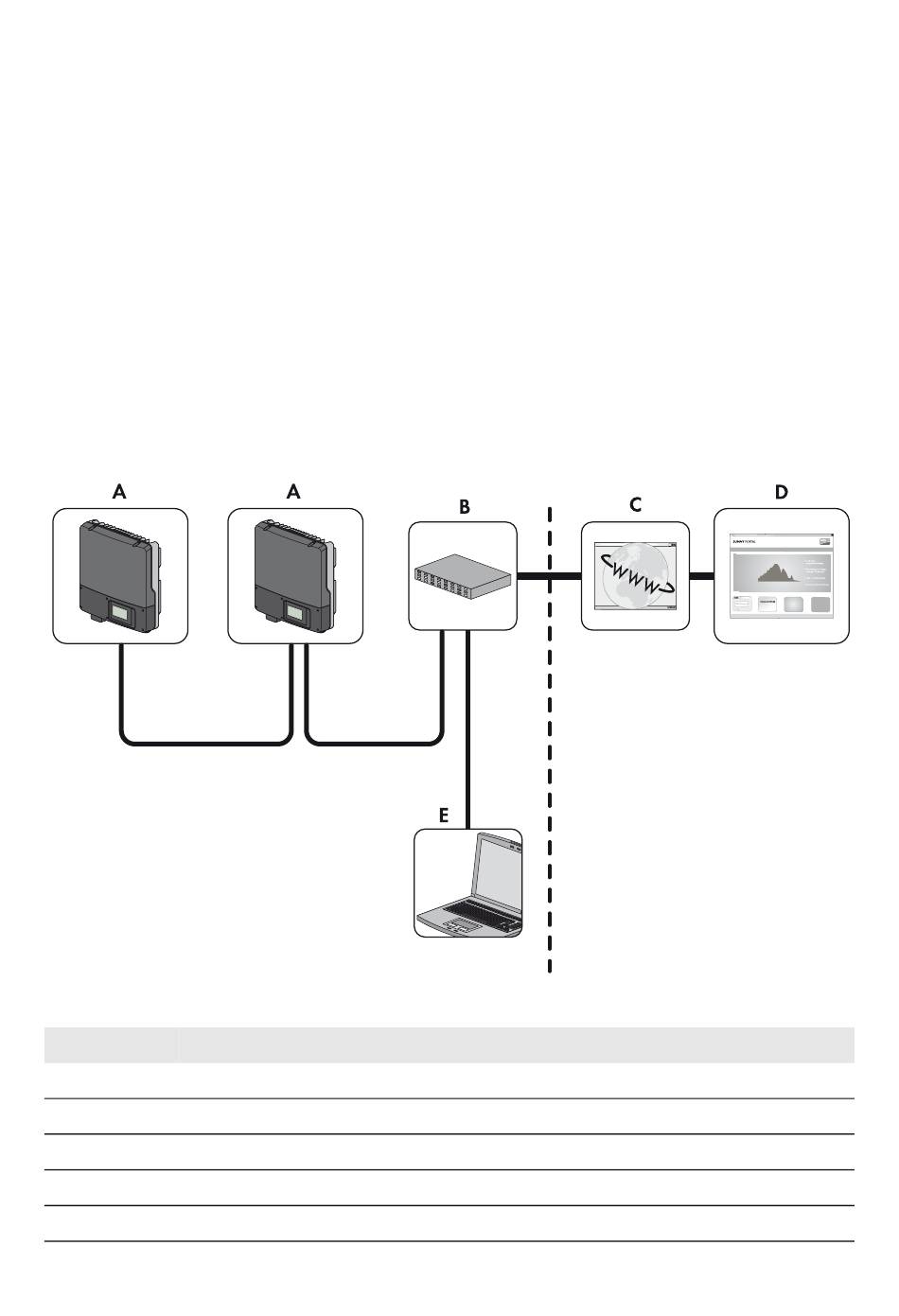

Figure 4 : Petite installation avec deux onduleurs dans une topologie linéaire (exemple)
Position Désignation
A Onduleur avec module de données Speedwire/Webconnect
B Routeur
C Internet
D Sunny Portal
E Ordinateur avec Sunny Explorer
