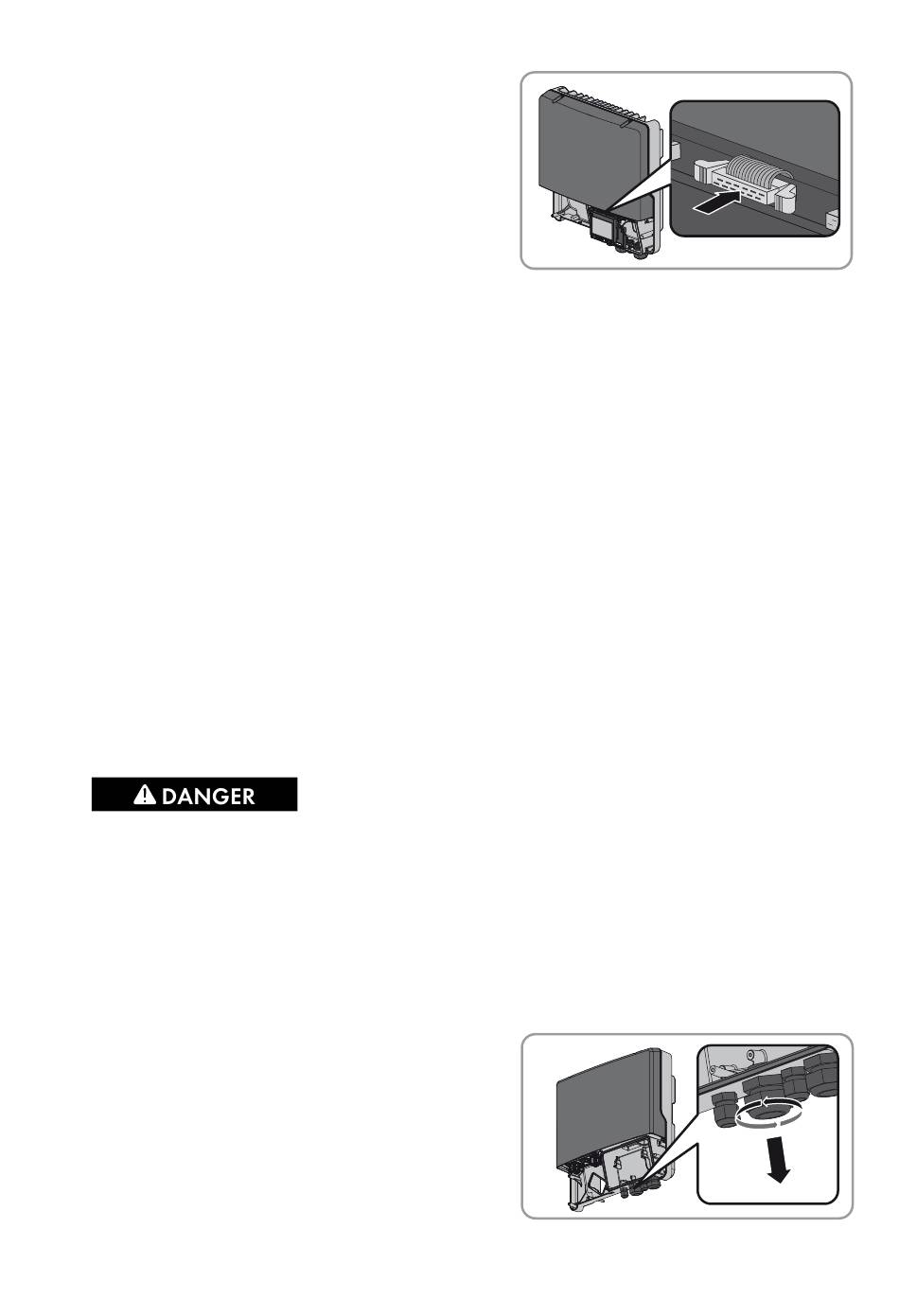

9. Branchez la fiche du câble plat sur la borne à fiche
centrale.
10. Collez l'un des autocollants comportant les données pour l'enregistrement sur le Sunny Portal
(PIC et RID) à l'extérieur de l'onduleur à proximité de la plaque signalétique.
11. Si vous ne continuez pas directement à raccorder le module de données Speedwire/
Webconnect, refermez l'onduleur (voir les instructions d'installation de l'onduleur).
5.4 Raccordement du module de données Speedwire/Webconnect
En fonction de la topologie d'installation souhaitée, raccordez 1 ou 2 câbles au module de données
Speedwire/Webconnect.
Condition préalable :
☐ Les câbles réseau doivent être préassemblés conformément à la topologie de l'installation et
aux exigences en matière de câbles (voir chapitre 5.2, page 20).
Matériel supplémentaire nécessaire (non compris dans le contenu de la livraison) :
☐ Câble réseau (voir chapitre 5.2 « Spécifications des câbles et remarque concernant la pose »,
page 20)
Procédure :
1.
Danger de mort par choc électrique à l'ouverture de l'onduleur
Les composants conducteurs de l'onduleur sont soumis à de hautes tensions. Le contact avec
des composants conducteurs de tension peut entraîner la mort ou des blessures graves.
• Si l'onduleur n'est pas encore ouvert, mettez l'onduleur hors tension côtés AC et DC et
ouvrez celui-ci (voir les instructions d'installation de l'onduleur) en respectant le temps
d'attente pour la décharge des condensateurs.
2. Relevez l'écran vers le haut jusqu'à ce qu'il s'enclenche.
3. Dévissez l'écrou-raccord du presse-étoupe sur
l'onduleur.
