Table des Matières
Manuels Connexes pour Technische Alternative MD-GSM
Sommaire des Matières pour Technische Alternative MD-GSM

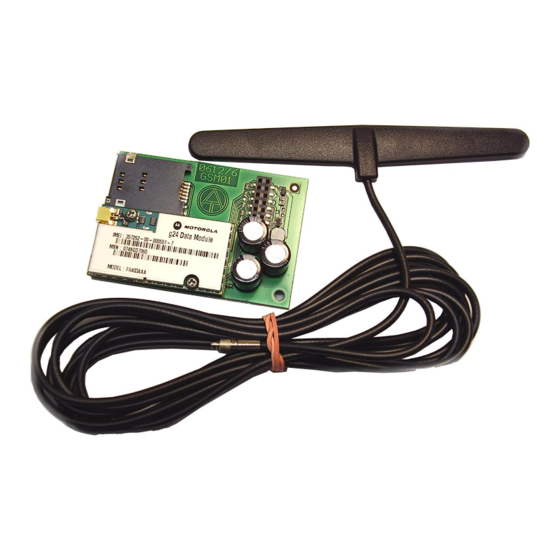

- Page 1 MD-GSM Version 1.7 FR Module GSM Mode d'emploi...
-
Page 3: Table Des Matières
Sommaire Menu GSM ................................4 Messages d'erreur ............................5 Saisie de texte ..............................5 Entrées analogiques ............................6 Entrées numériques ............................7 Interrogation groupes ............................8 Sorties analogiques ............................9 Sorties numériques ............................11 WAP – MAIL ..............................11 Mot de passe pour le module GSM ..................... 12 Version logiciel ............................. -
Page 4: Menu Gsm
Menu GSM Avant de définir les différentes fonctions, il convient de paramétrer le module GSM à l'aide du menu de navigation « GSM ». Désactiver l'interrogation PIN avant d'insérer la carte SIM. Ceci peut être effectué à l'aide d'un téléphone mobile. Le chargeur d'amorçage (Bootloader) une fois mis en service à... -
Page 5: Messages D'erreur
Suite du menu « GSM » : Dernière ligne contact 5 Réglages pour les entrées et sorties de ré- seau du chargeur d'amorçage (Bootloader), des interrogations de groupes et des ré- glages WAP/MAIL. Messages d'erreur Les messages d'erreur suivants peuvent s'afficher au menu GSM : ERROR: Simkarte Carte SIM manquante ou défectueuse ERROR: PIN... -
Page 6: Entrées Analogiques
Entrées analogiques Les entrées analogiques du chargeur d'amorçage (Bootloader) BL-NET sont configurées et les réglages des contacts saisis à partir de ce sous-menu. Les valeurs de ces entrées peu- vent être interrogées à l'aide du SMS « Désignation? ». Exemple : configuration entrée de réseau CAN analogique 1 : Nœud de réseau et sortie de réseau de la source... -
Page 7: Entrées Numériques
Entrées numériques Les entrées numériques du chargeur d'amorçage (Bootloader) BL-NET sont configurées et les réglages des contacts saisis à partir de ce sous-menu. Les valeurs de ces entrées peu- vent être interrogées à l'aide du SMS «Désignation? ». Exemple : configuration entrée de réseau CAN numérique 1 : Nœud de réseau et sortie de réseau de la source... -
Page 8: Interrogation Groupes
Interrogation groupes Ce menu permet de définir des groupes, pas uniquement pour devoir interroger des valeurs isolées, mais également des blocs entiers de valeurs via désignation de groupes. Il est pos- sible de définir jusqu'à 8 groupes avec un maximum de 20 valeurs par groupe. Les valeurs de ces groupes peuvent être interrogées à... -
Page 9: Sorties Analogiques
Sorties analogiques Au menu « Sorties analogiques» sont configurées les sorties de réseau CAN analogiques du chargeur d'amorçage (Bootloader) dont la valeur peut être définie par SMS. Une com- mande SMS est défini par une valeur sans virgule (p. ex. : 250 pour 25,0°C) (p. ex. SMS : «... - Page 10 Les commandes standby, temps, normal, réduit interne sont transmis du chargeur d'amorçage (Bootloader) au réseau CAN sous forme de nombres analogiques. Pour cela, l'entrée de réseau analogique paramétrée en conséquence de l'UVR 1611 doit être reliée à l'entrée « Commutateur externe » de la fonction de régulation du circuit de chauffage (voir notice d'utilisation UVR1611, Fonction régulateur de circuit de chauffage/interrupteur ex- terne).
-
Page 11: Sorties Numériques
Sorties numériques Au menu « Sorties numériques» sont configurées les sorties de réseau CAN numériques du chargeur d'amorçage (Bootloader) dont la valeur peut être définie par SMS. Une com- mande SMS est défini à l'aide des valeurs marche! arrêt! (p. ex. Désignation:marche!). Exemple : Sortie numérique 1 Désignation pour SMS Nombre d'émissions au bus CAN... -
Page 12: Mot De Passe Pour Le Module Gsm
Mot de passe pour le module GSM En guise de protection contre tout accès non autorisé au module, il est conseillé de définir un mot de passe. Afin d'activer cette protection par mot de passe, le menu „« GSM » doit contenir au moins un numéro de contact. -
Page 13: Ec Declaration Of Conformity
EC- DECLARATION OF CONFORMITY Document- Nr. / Date: TA12018 / 19.11.2012 Company / Manufacturer: Technische Alternative elektronische SteuerungsgerätegesmbH. Address: A- 3872 Amaliendorf, Langestraße 124 This declaration of conformity is issued under the sole responsibility of the manufacturer. Product name: MD-GSM Product brand: Technische Alternative GmbH. -
Page 16: Conditions De Garantie
Remarque : Les conditions de garantie suivantes ne se limitent pas au droit légal de garantie mais élargissent vos droits en tant que consommateur. 1. La société Technische Alternative elektronische Steuerungsgerätegesellschaft m. b. H. ac- corde une garantie de deux ans à compter de la date d'achat au consommateur final sur tous les produits et pièces qu'elle commercialise.
