Montage et raccordement de l'appareil
3.3 Raccordement de l'appareil
3.3.2
Raccordement de la liaison équipotentielle
Une mise à la terre de faible impédance améliore la dérivation d'interférences issues de
câbles d'alimentation externes, de câbles de signaux ou de câbles reliés aux périphériques.

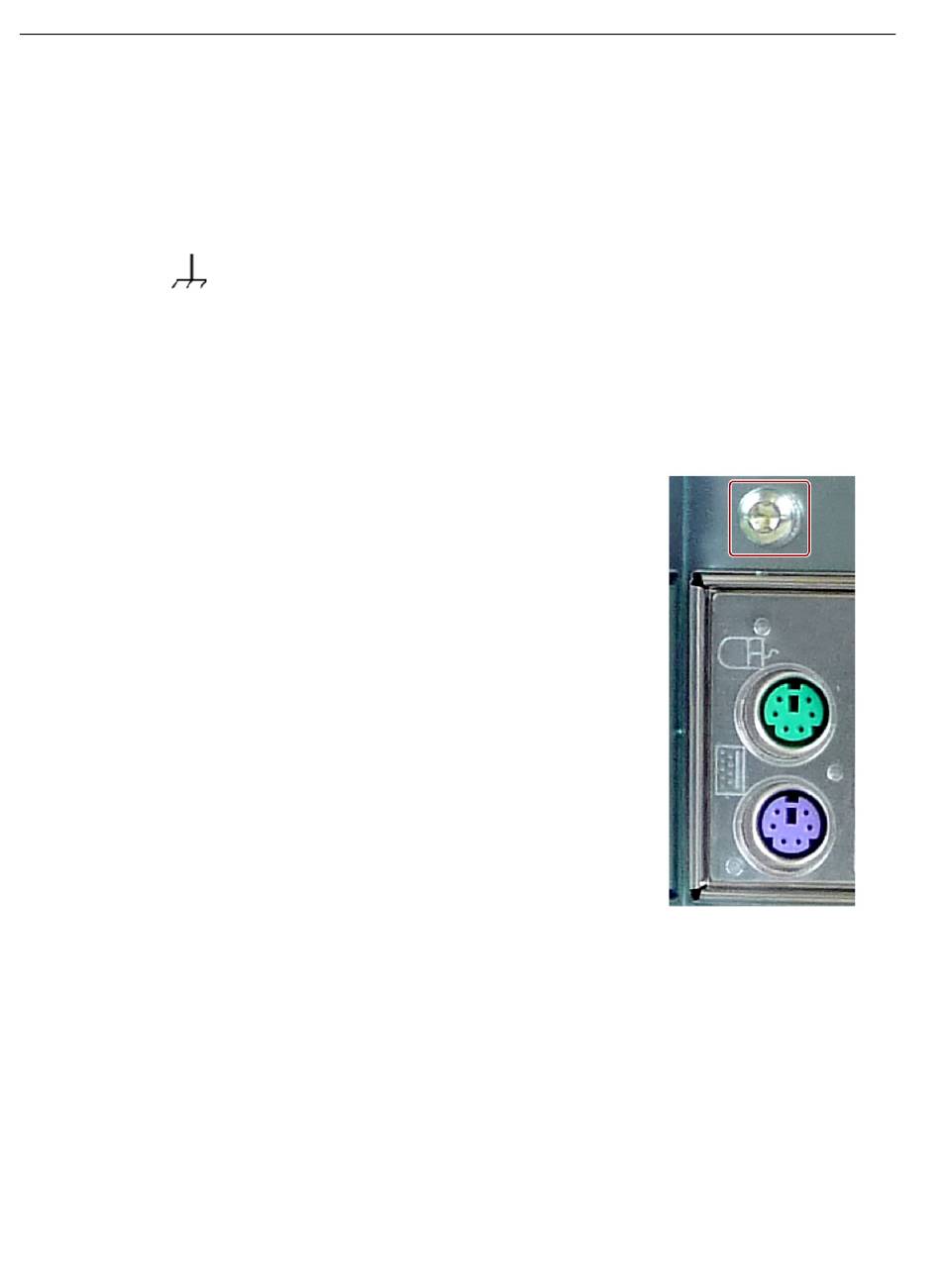

Le connecteur de mise à la terre fonctionnelle situé sur l'appareil a une surface importante,
est mis en contact sur une grande surface et il est repéré par le symbole suivant :
Condition préalable
● Tournevis T20
Marche à suivre
1. Reliez le connecteur de mise à la terre fonctionnelle
indiqué via un connecteur d'équipotentialité à la borne
d'équipotentialité ou à la barre de terre de l'armoire de
commande dans laquelle l'appareil est monté.
La section minimale du connecteur d'équipotentialité
est de 2,5 mm
48
.
2
Instructions de service, 04/2020, A5E49948640-AA
SIMATIC IPC547G
