1.2.3
Témoins de fonctionnement

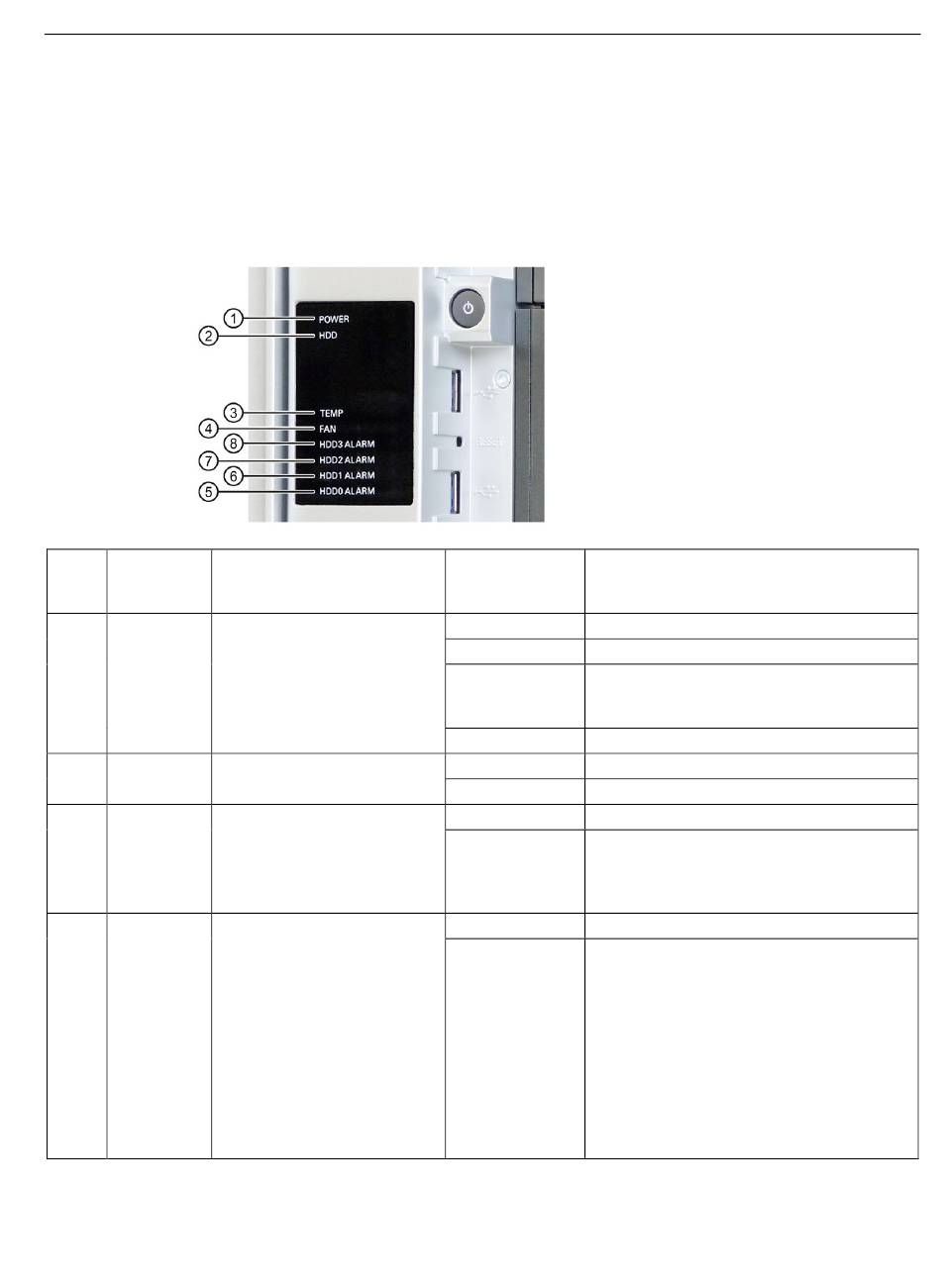

Témoins de fonctionnement sur la face avant
Les témoins de fonctionnement intégrés dans le volet frontal fournissent des informations
sur l'état des différents composants de l'appareil qui sont indiqués dans le tableau suivant.
Pos.
Témoin de
Signification
fonctionne-
ment
①
POWER
Etat de fonctionnement du PC
②
HDD
Accès au disque dur
③
TEMP
Etat de la température
④
FAN
Etat du ventilateur
SIMATIC IPC547G
Instructions de service, 04/2020, A5E49948640-AA
DEL
Description
Eteinte
éteint ou déconnecté du réseau
JAUNE
état de veille ou arrêté
JAUNE allumé
Windows se trouve en mode Standby
Clignotement
VERT
VERT
PC en marche
Eteinte
Aucun accès
VERT
Accès
Eteinte
Pas d'erreur
Clignotement
Causes possibles :
ROUGE
Température de la CPU critique
•
Température de l'appareil critique
•
Eteinte
Pas d'erreur
Clignotement
Causes possibles :
ROUGE
Dysfonctionnement du dissipateur de la
•
CPU
Dysfonctionnement du ventilateur frontal
•
Dysfonctionnement du ventilateur sur le
•
support de lecteur type A
Dysfonctionnement du ventilateur de
•
l'alimentation simple (pas pour alimenta-
tion redondante)
Vue d'ensemble
1.2 Structure de l'appareil
25
