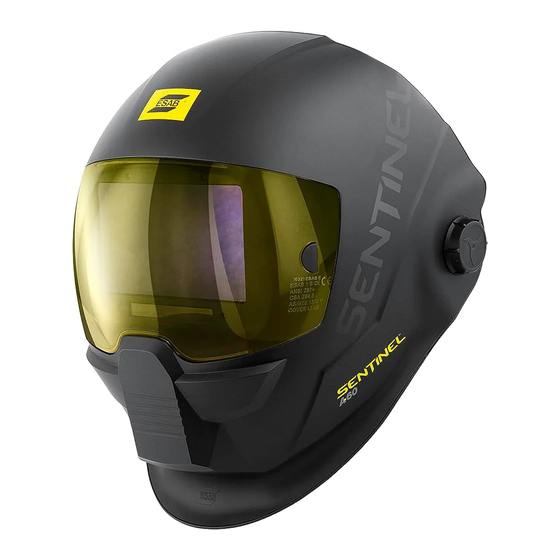

Sentinel A-60
Masque de soudeur à
assombrissement automatique
MANUEL D'UTILISATION
AVANT TOUTE UTILISATION, LIRE ET COMPRENDRE L'ENSEMBLE DES INSTRUCTIONS.
CONSERVER CE MANUEL POUR RÉFÉRENCE ULTÉRIEURE.
Manuel d'utilisation complet ici :
Numéro du manuel : 0-5659
Date de révision : 03/16/2023
Numéro de révision : B
LANGUE : FRANÇAIS
Publicité
Manuels Connexes pour ESAB Sentinel A-60
Sommaire des Matières pour ESAB Sentinel A-60
- Page 1 Sentinel A-60 Masque de soudeur à assombrissement automatique MANUEL D'UTILISATION AVANT TOUTE UTILISATION, LIRE ET COMPRENDRE L'ENSEMBLE DES INSTRUCTIONS. CONSERVER CE MANUEL POUR RÉFÉRENCE ULTÉRIEURE. Manuel d'utilisation complet ici : Numéro du manuel : 0-5659 Date de révision : 03/16/2023 Numéro de révision : B...
- Page 2 à des risques de blessures. Si le masque ne s'assombrit pas à l'amorce de l'arc, interrompre immédiatement le soudage et contacter ESAB. Ne pas plonger le filtre à assombrissement automatique dans l'eau. Ne pas utiliser de solvants pour nettoyer l'écran du filtre à assombrissement automatique ou les composants du masque.
- Page 3 • Remplacer l'écran de garde extérieur en cas de fissure/rayure/éclat. Éviter de baisser le casque directement sur l'écran de garde pour éviter d'endommager prématurément ce dernier. • Les matériaux pouvant entrer en contact avec la peau du soudeur sont susceptibles de provoquer des réactions allergiques dans certaines situations.
- Page 4 INCENDIES ET EXPLOSIONS La chaleur générée par les flammes et les arcs peut causer des incendies. Les scories chaudes et les étincelles peuvent également être source d'incendies et d'explosions. Par conséquent : Se protéger et protéger les autres personnes contre les projections d'étincelles et de métal chaud. Éloigner tout matériau combustible de l'aire de travail ou couvrir les matériaux d'une bâche de protection ininflammable.
- Page 5 ESAB propose à la vente toute une gamme d'accessoires de soudage et d'équipements de protection personnelle. Pour obtenir des informations sur les commandes, merci de contacter votre distributeur ESAB ou de consulter notre site Web. Jetez votre équipement électronique dans les centres de recyclage agréés !
- Page 6 CARACTÉRISTIQUES TECHNIQUES Poids 644 g (1,42 lbs) Classe optique 1 / 1 / 1 / 1 Dimensions du FAA (l × h) 132 × 121 mm (5,20 po × 4,76 po) Zone de visibilité 118 × 71 mm (4,65 po × 2,8 po) Capteur d'arc État clair DIN 3...
- Page 7 Guide de sélection du degré d'opacification Degré Taille de Opacité de Courant d'arc d'opacification Opération l'électrode protection conseillé 1/32 po (mm) minimale (confort) — Inférieure à 3 (2,5) Inférieur à 60 3-5 (2,5-4) 60-160 Soudage à l'arc sous protection avec fil fusible 5-8 (4-6,4) 160-250 Plus de 8 (6,4)
- Page 8 INSTRUCTIONS D'UTILISATION INSTALLATION DES PILES 1. Utiliser le tournevis fourni ou un autre tournevis de taille similaire pour retirer la vis de fixation 2. Faire glisser le couvercle des piles hors du boîtier de commande externe et installer les piles correctement (côté + vers le haut), puis remettre le couvercle en place après avoir installé...
- Page 9 MÉMORISATION Le FAA du Sentinel A-60 peut enregistrer les réglages dans une mémoire. Les utilisateurs peuvent rappeler les réglages mémorisés à tout moment. Le système peut enregistrer jusqu'à 9 ensembles de paramètres.
- Page 10 RÉGLAGE DU MASQUE La longueur du serre-tête peut être réglée à l'aide de la molette située à l'arrière. (Voir le réglage « 1 » sur l'image ci-dessous). Ce réglage peut être effectué par l'utilisateur pendant qu'il porte le casque afin de régler facilement la tension de manière précise pour maintenir correctement le casque sans qu'il ne soit toutefois trop serré.
- Page 11 : ESAB EN175 B CE UKCA ESAB - Identification du fabricant EN175 - Norme de test B - Résistance aux impacts d'énergie moyenne (120 m/s) CE - Conformité européenne UKCA - Conformité britannique Explication de l'écran de garde...
- Page 12 ESAB conseille d'utiliser ce produit pendant 5 ans. La durée d'utilisation dépend de divers facteurs tels que le type d'utilisation, le nettoyage, le stockage et l'entretien. Il est recommandé de procéder à des inspections régulières et à...
- Page 13 0700 600 882 Écran de garde extérieur orange HD A-60 0700 600 883 Coque de casque Sentinel A-60 0700 600 863 Coque Sentinel A-60 Air avec conduit d'air 0700 600 864 Piles 2*CR2450 Référence Filtre à assombrissement automatique (sans piles) 0700 600 865 Écran de garde intérieur (121,5 x 74,5 mm)
- Page 14 DÉPANNAGE Assombrissement irrégulier Vérifier que le réglage avant/arrière du serre-tête est réglé sur la même position des deux côtés. Cela garantit une distance correcte et égale entre le FAA et les yeux de l'utilisateur. Le FAA ne s'assombrit pas ou ne scintille pas 1.
- Page 15 Denton, TX 76207 402 77 Göteborg Londres, Grande-Bretagne États-Unis Suède Tél. : +44 (0) 1992 768515 Tél. : +1 800 378 8123 Tél. : +46 (0) 31 50 90 00 Pour obtenir des coordonnées, consulter le site Web esab.com manuals.esab.com...
