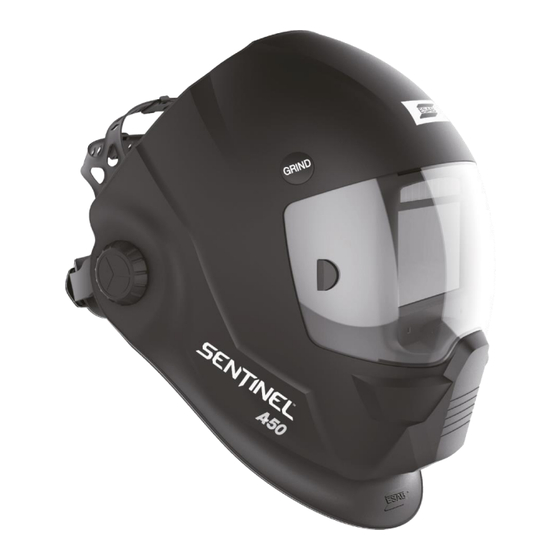

- Page 1 Masque de soudage à obscurcissement automatique...
- Page 2 Masque de soudage de qualité professionnelle AVERTISSEMENTS DE SÉCURITÉ – À LIRE AVANT L’UTILISATION MISE EN GARDE Lire et comprendre toutes les instructions avant l’utilisation Les masques de soudage à obscurcissement automatique sont conçus pour protéger les yeux et le visage des étincelles, des éclaboussements et des rayonnements nocifs dans des conditions de soudage normales.
- Page 3 projetées à haute vitesse à la température ambiante. MISE EN GARDE Des blessures graves peuvent survenir si l’utilisateur ne respecte pas les mises en garde susmentionnées ou s’il ne respecte pas les instructions d’utilisation. PROBLÈMES COMMUNS ET CORRECTIFS Obscurcissement irrégulier Le masque est ajusté...
- Page 4 fig. 2b fig. 3 Option 2 : Le fait d’appuyer pendant 3 secondes sur le bouton « GRIND », situé sur le boîtier de commande extérieur, peut également activer l’écran numérique (voir fig. 2b). Après un délai de 5 secondes, l’écran passe automatiquement en mode d'attente. ...
- Page 5 Mode coupage − Classes 5 à 9 (voir fig. 5a-B) fig. 5a Mode soudage − Classes 9 à 13 (voir fig. 5b-C) fig. 5b Mode meulage – Classe 4 seulement (voir fig. 4) COMMANDE DE SENSIBILITÉ Toucher au mot « SENSI » sur l’écran pour régler la sensibilité (voir fig. 6-A), toucher « »...
- Page 6 Mode meulage − Aucun réglage du délai Le délai est tout particulièrement utile pour éliminer les rayons restants générés par des applications à haute intensité où le bain de fusion reste brillant pendant un moment après le soudage. Utiliser les boutons de commande du délai de la lentille pour régler ce dernier entre 0 et 10 (0,1 à...
- Page 7 AJUSTEMENT DU MASQUE Il est possible d'agrandir ou de rapetisser la circonférence totale du DESSUS serre-tête. Pour ce faire, tourner le bouton à l'arrière du serre-tête. (Voir ajustement « Y » dans la fig. 9). On peut le faire en portant le masque et en ajustant la bonne tension pour que le masque tienne solidement sur la tête, sans que ce dernier soit trop serré.
- Page 8 Étiquettes d’homologation et de contrôle A50 sont mis à l’essai pour vérifier la protection oculaire qu’ils assurent par les Les filtres de soudage SENTINEL organismes notifiés suivants : DIN CERTCO Gesellschaft für Konformitätsbewertung mbH, Alboinstr. 56, D-12103 Berlin, organisme notifié 0196 qui approuve et fournit des systèmes de qualité sous le contrôle de la Commission européenne, du ministère du travail allemand et du bureau central des provinces.
- Page 9 fig. 11a fig. 11b fig. 12a fig. 12b DONNÉES TECHNIQUES Classe optique : 1 / 1 / 1 / 2 Zone de visionnement : 100 x 60 mm (3,94 x 2,36 po) Capteurs d'arc : État clair : DIN 4 État de meulage : DIN 4 Mode de coupage :...
- Page 10 TABLEAU D’INFORMATION SUR LES CLASSES DE PROTECTION GUIDE DES NUMÉROS DE CLASSE FONCTIONNEMENT DIAMÈTRE DE INTENSITÉ DE CLASSE DE NO. DE L’ÉLECTRODE 1/32 PO L'ARC (A) PROTECTION CLASSE MINIMALE SUGGÉRÉ (CONFORT) — Soudage à l'arc avec Moins de 3 (2.5) Inférieure à...
- Page 11 LISTE DE PIÈCES ET MONTAGE Liste de pièce ARTICLE DESCRIPTION NO. DE PIÈCE Lentille protectrice avant, transparente 0700 000 802 Lentille protectrice avant, ambrée 0700 000 803 Coquille du masque Sentinel 0700 000 804 Filtre à obscurcissement automatique (avec 2 batteries au 0700 000 806 lithium CR2450) 2 batteries au lithium CR2450...
