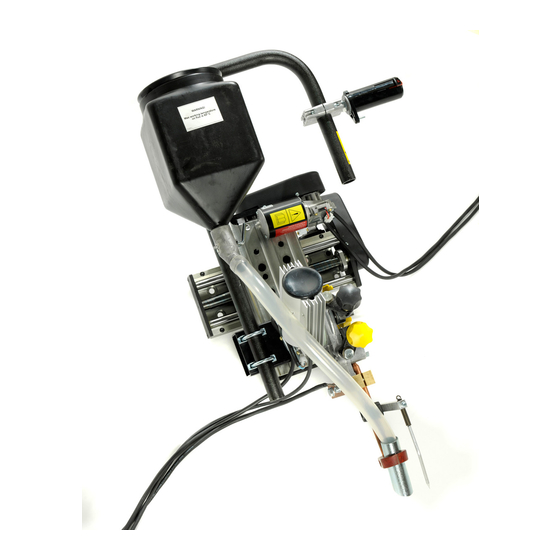

ESAB Mini Master A2S Manuel D'instructions

Masquer les pouces Voir aussi pour Mini Master A2S:

Publicité

Liens rapides

Télécharger ce manuel
FR

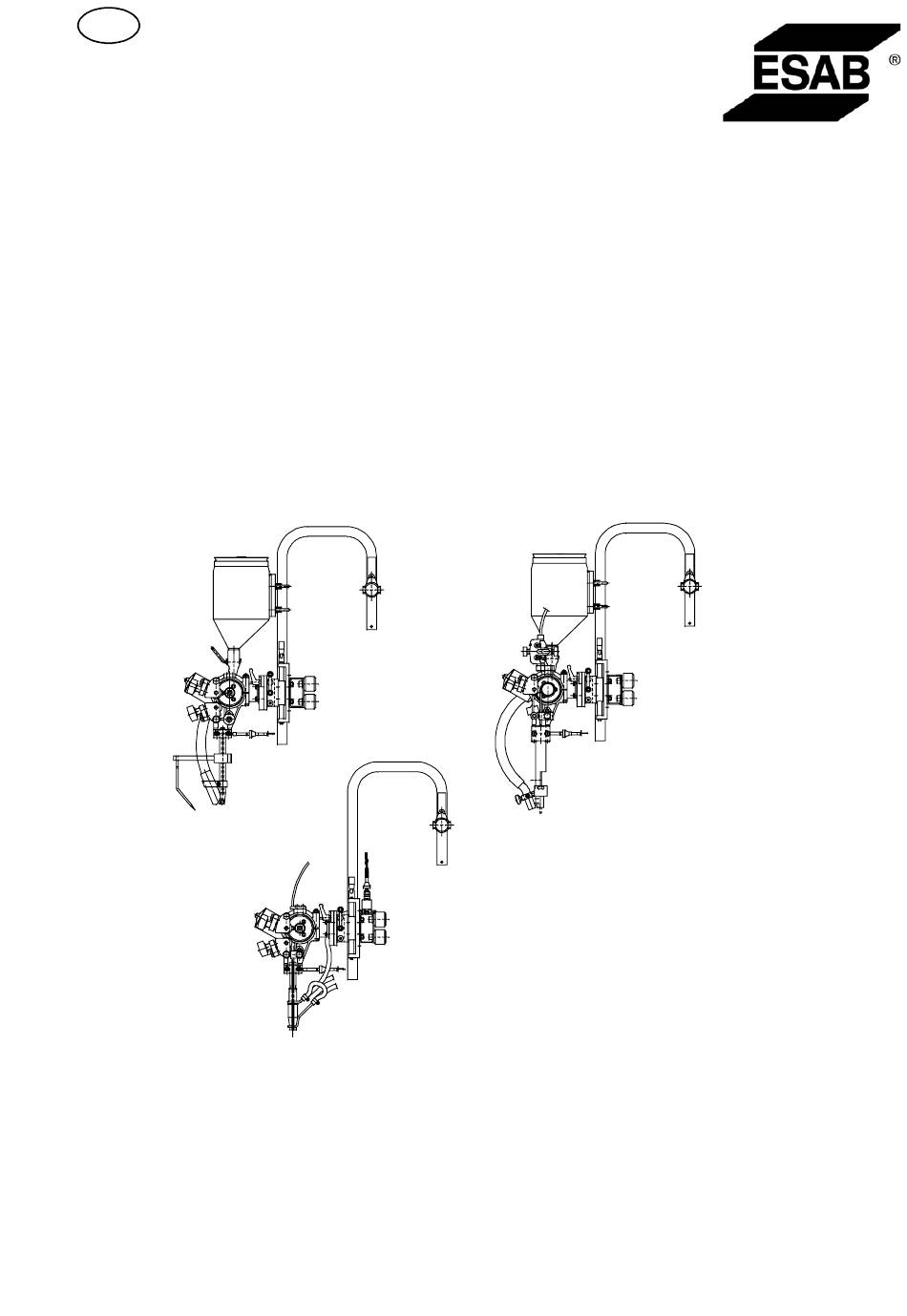

A2 Welding heads with
Welding Control Unit PEI
A2 SF / A2 SF (Twin)/ A2 SG
Manuel d'instructions
0449 375 101 FR 2009- -03- -11
Valid for serial no. 240

Publicité

loading

Manuels Connexes pour ESAB Mini Master A2S

Sommaire des Matières pour ESAB Mini Master A2S

  • Page 1 A2 Welding heads with Welding Control Unit PEI A2 SF / A2 SF (Twin)/ A2 SG Manuel d’instructions 0449 375 101 FR 2009- -03- -11 Valid for serial no. 240...
  • Page 2 CERTIFICAT DE CONFORMITÉ Esab Welding Equipment AB, S--695 81 Laxå, Suède, certifie que la tête de soudage A2 SF / A2 SG / A2 SG 4WD à partir du numéro de série 136 est conforme à la nor- me EN 60292 et EN 60204 selon les conditions de la directive (89/392/CEE) avec additif (93/68/CEE).
  • Page 3 1 SÉCURITÉ ............2 INTRODUCTION .
  • Page 4 SÉCURITÉ Il incombe à l’utilisateur d’un équipement de soudage ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trou- vant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d’appareil.
  • Page 5 AVERTISSEMENT LE SOUDAGE ET LE COUPAGE À L’ARC PEUVENT ÊTRE DANGEREUX POUR VOUS COMME POUR AUTRUI. SOYEZ DONC TRÈS PRUDENT EN UTILISANT LA MACHINE À SOUDER. OB- SERVEZ LES RÈGLES DE SÉCURITÉ DE VOTRE EMPLOYEUR, QUI DOIVENT ÊTRE BASÉES SUR LES TEXTES D’AVERTISSEMENT DU FABRICANT DÉCHARGE ÉLECTRIQUE - - Danger de mort Installer et mettre à...
  • Page 6 à l’arc sous flux et au soudage MIG/MAG des joints en angle et bout--à--bout. La tête de soudage s’utilise avec le coffret de commande A2 Welding Control Unit (PEI) et les sources de courant ESAB LAF. Méthode de soudage 2.2.1 Soudage à...
  • Page 7 Caractéristiques techniques 2.4.1 La tête de soudage A2 SF et A2 SG A2 SF (SOUS FLUX) A2 SG (MIG/MAG) Charge autorisée 100 % 800 HA CA/CC 600 HA CA/CC Diamètres du fil: fil simple massif 1,6--4,0 mm 0.8--2,5 mm fil tubulaire 1,6--4,0 mm 1,2--3,2 mm fil double...
  • Page 8 Composants principaux A2 SF (UP) Dévidoir Tube contact Réservoir de flux Ensemble de glissière Moteur de dévidage Tube d’amenée de flux manuelle Doigt de guidage Porteur pour tambour de fil Ensemble de glissière motorisée Composants principaux A2 SF (UP, Twin) Dévidoir Dispositif de contact (Twin) Réservoir de flux...
  • Page 9 Composants principaux A2 SG (MIG/MAG) Dévidoir Dispositif de contact (MIG/MAG) Ensemble de glissière manuelle Moteur de dévidage Ensemble de glissière motorisée Porteur pour tambour de fil Pour la description des composants principaux, voir page 10. - - 9 - - fhb6d1fa...
  • Page 10 Description of Composants principaux 2.8.1 Dévidoir/ Dévidoir à quatre roues directrices L’unité est utilisée pour guider et alimenter le fil jusqu’au tube contact/connecteur. 2.8.2 Glissières manuelles et motorisées La position de la tête de soudage est réglable horizontalement et verticalement à l’aide de glissières linéaires.
  • Page 11 INSTALLATION Généralités L’installation doit être assurée par un technicien qualifié. ATTENTION! Faire très attention au risque de se pincer dans les pièces rotatives. Montage 3.2.1 La tête de soudage La tête de soudage peut être installée sur un chariot roulant sur poutre ou sur une potence de soudage à...
  • Page 12 3.2.3 Tambour de fil (Option). Monter le tambour de fil (1) sur le moyeu--frein (2). Vérifier que le porteur (3) est orienté vers le haut. REMARQUE! Inclinaison maximale de la bobine de fil: 25°. Une inclinaison trop prononcée provoque l’usure du mécanisme de verrouillage du moyeu frein et la bobine se détache du moyeu--frein.
  • Page 13 Raccordements 3.4.1 Généralités Le raccordement du coffret de commande A2 Welding Control Unit (PEI) doit être effectué par un technicien autorisé. Pour le raccordement de la tête de soudage A6 GMH, voir le manuel d’instructions 0460 671 xxx. Pour le raccordement de la tête de soudage A6 PAV, voir le manuel d’instructions 0460 670 xxx.
  • Page 14 3.4.3 Tête de soudage A2 SG (Soudage à l’arc sous protection gazeuse, MIG/MAG) 1. Raccorder le câble de commande (7) entre la source de courant (8) et le coffret de commande A2 Welding Control Unit (2). 2. Raccorder le câble de pièce (11) entre la source de courant (8) et la pièce à souder (9).
  • Page 15 MISE EN MARCHE Généralités Prudence: Avez- -vous lu et compris toute l’information relative à la sécurité ? Sinon, vous ne devez pas utiliser l’équipement ! Les prescriptions générales de sécurité pour l’utilisation de l’équipement figu- rent en page 4. En prendre connaissance avant d’utiliser l’équipement. Sélectionner le type de fil, le flux de soudage ou le gaz de protection de manière à...
  • Page 16 Mise en place du fil (A2 SF, A2 SG) A2 SF (UP) A2 SF (UP, Twin) A2 SG (MIG/MAG) 1. Installer le tambour de fil conformément aux instructions à la page 12. 2. Vérifier que le galet d’alimentation (1), les mâchoires de contact et la buse de contact (3) sont de dimensions appropriées pour le diamètre du fil choisi.
  • Page 17 8. Alimenter 30 mm de fil en appuyant sur situé sur le coffret de commande A2 Welding Control Unit (PEI). 9. Diriger le fil à l’aide du bouton (5) Utiliser toujours un tube de guidage (7) pour l’alimentation d’un fil fin (1,6 -- 2,5 mm).
  • Page 18 Changement du galet d’alimentation (A2 SF, A2 SG) Fil simple Desserrer les boutons (3) et (4). Desserrer le volant (2). Changer le galet d’alimentation (1). Les dimensions de fil acceptées sont indiquées sur les galets. Fil double (TwinArc) Changer le galet d’alimentation (1) à double gorge comme pour le galet pour fil simple.
  • Page 19 Équipement de contact pour le soudage à l’arc sous flux. 4.4.1 Pour fil simple de 1,6 - - 4,0 mm. Light duty (D20) Utiliser la tête de soudage A2 SF (soudage sous flux) comprenant les pièces suivantes : Dévidoir (1) Dispositif de contact (2) D20 Buse de contact (3) (filetage M12).
  • Page 20 Équipement de contact pour le soudage MIG/MAG. 4.5.1 Pour fil simple de 1,6 - - 2,5 mm (D35) Utiliser la tête de soudage A2 SG (MIG/MAG) comprenant les pièces suivantes : Dévidoir (1) Dispositif de contact (2) D35 Buse de contact (3) (filetage M10). Serrer la buse de contact (3) avec la clé...
  • Page 21 Remplissage de flux de soudage (soudage sous flux) 1. Fermer la soupape à flux (1) sur le réservoir de flux. 2. Éventuellement, détacher le cyclone de l’aspirateur de flux. 3. Remplir de flux. NOTE : Le flux doit être sec. Éviter, si possible, d’utiliser un flux ayant des propriétés d’agglomération à...
  • Page 22 ENTRETIEN Généralités NOTA. Toutes les conditions de garantie du fournisseur de la machine cessent de s’appliquer dans le cas où le propriétaire ou l’utilisateur de l’équipement entreprend une quelconque intervention de dépannage de la machine en dehors du contrat de maintenance.
  • Page 23 RECHERCHE DE PANNE Généralités Équipement Manuel d’instructions pour A2 Welding Control Unit (PEI). Contrôler que la source de courant est raccordée à la tension correcte que les 3 phases sont conductrices (l’ordre de séquence est égal) que les câbles de soudage et leurs raccords sont intacts que les réglages sont en position voulue que la machine est mise hors tension avant toute intervention Erreur possible...
  • Page 24 Réservoir de flux en alliage de silumin, 6 l COMMANDE DE PIÈCES DÉTACHÉES La commande des pièces de rechange s’effectue auprès du représentant ESAB le plus proche, se reporter à la dernière page du manuel. Dans toute commande, priè- re d’indiquer le type et le numéro de série de machine ainsi que les désignations et les numéros de pièces conformément à...
  • Page 25 Cotes d’encombrement A2 SF, Manual Slide kit - - 25 - - dimdoc...
  • Page 26 A2 SF, Motorized Slide kit - - 26 - - dimdoc...
  • Page 27 A2 SG, Manual Slide kit - - 27 - - dimdoc...
  • Page 28 A2 SG, Motorized Slide kit - - 28 - - dimdoc...
  • Page 29 Liste de pièces détachées Edition 2009- - 03- - 11 Ordering no. Denomination Notes 0449 370 880 Welding head A2 SF (SAW) with PEI 0449 370 881 Welding head A2 SF (SAW) with PEI, motorised slide and A6 PAV 0449 370 882 Welding head A2 SF (SAW) with PEI, motorised slide and A6 GMH 0449 371 880...
  • Page 30 Item Ordering no. Denomination Notes 0449370880 Welding head A2 SF (SAW) includes PEI 0449150880 Wire feed unit complete 0449152880 Slide travel kit, manual 90 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box - - 30 - -...
  • Page 31 Item Ordering no. Denomination Notes 0449370881 Welding head A2 SF (SAW) includes PEI 0449150880 Wire feed unit complete 0449151880 Slide travel kit, motorized 180 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box 0460697880...
  • Page 32 Item Ordering no. Denomination Notes 0449370882 Welding head A2 SF (SAW) includes PEI 0449150880 Wire feed unit complete 0449151880 Slide kit, motorized 180 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box 0460884880 Joint tracking unit...
  • Page 33 Item Ordering no. Denomination Notes 0449371880 Welding head A2 SF (SAW, Twin) includes PEI 0449150881 Wire feed unit complete 0449152880 Slide travel kit, manual 90 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box - - 33 - -...
  • Page 34 Item Ordering no. Denomination Notes 0449371881 Welding head A2 SF (SAW, Twin) includes PEI 0449150881 Wire feed unit complete 0449151880 Slide kit, motorized 180 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box 0460697880...
  • Page 35 Item Ordering no. Denomination Notes 0449371882 Welding head A2 SF (SAW, Twin) includes PEI 0449150881 Wire feed unit complete 0449151880 Slide kit, motorized 180 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box 0460884880...
  • Page 36 Item Ordering no. Denomination Notes 0449380880 Welding head A2SG (MIG/MAG) includes PEI 0449150882 Wire feed unit complete 0449152880 Slide travel kit, manual 90 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box - - 36 - - f449380s...
  • Page 37 Item Ordering no. Denomination Notes 0449380881 Welding head A2SG (MIG/MAG) includes PEI 0449150882 Wire feed unit complete 0449151880 Slide kit, motorized 180 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box 0460697880 Joint tracking unit A6 PAV, see seperate manual...
  • Page 38 Item Ordering no. Denomination Notes 0449380882 Welding head A2SG (MIG/MAG) includes PEI 0449150882 Wire feed unit complete 0449151880 Slide kit, motorized 180 mm 0449155880 Carrier 0449153985 Cable kit L = 5 m 0456493985 Cable 0456504984 Arc welding cable 0449330880 Control box 0460884880 Joint tracking unit A6 GMH, see seperate manual...
  • Page 39 Item Ordering no. Denomination Notes 0449 150 880 Wire feed unit complete (Right) 0147 639 882 Wire feed unit 0413 072 881 Bearing housing 0215 701 210 Wedge, flat 0413 517 001 Bracket for motor 0458 225 001 Motor with tacho 0218 810 183 Insulated Hand wheel 0413 510 001...
  • Page 40 Item Ordering no. Denomination Notes 0449 150 881 Wire feed unit complete (Right) UP, Twin 0147 639 886 Wire feed unit Twin 0413 072 881 Bearing housing 0215 701 210 Wedge, flat 0413 517 001 Bracket for motor 0458 225 001 Motor with tacho 0218 810 183 Insulated Hand wheel...
  • Page 41 Item Ordering no. Denomination Notes 0449 150 882 Wire feed unit complete (Right) MIG/ MAG 0147 639 882 Wire feed unit 0413 072 881 Bearing housing 0215 701 210 Wedge, flat 0413 517 001 Bracket for motor 0458 225 002 Motor with tacho 0218 810 183 Insulated Hand wheel...
  • Page 42 Item Orderingno. Denomination Remarks 0147 639 882 Wire feed unit (right mounted) 0156 449 001 Clamp 0212 900 001 Spacer screw 0215 201 209 O--ring D11.3x2.4 0218 400 801 Pressure roller arm 0218 810 181 Handwheel 0218 810 182 Handwheel 0332 408 001 Stub shaft 0153 148 880 Roller 0415 498 001 Thrust roller carrier...
  • Page 43 Item Ordering no. Denomination Notes 0147 639 886 Wire feed unit (right mounted) 0156 449 001 Clamp 0156 530 001 Clamp half 0212 900 001 Spacer screw 0215 201 209 O--ring D11.3x2.4 0218 400 801 Pressure roller arm 0218 810 181 Handwheel 0332 408 001 Stub shaft 0218 524 580 Pressure roller Twin...
  • Page 44 Item Orderingno. Denomination Notes 0413 072 881 Bearing housing with stub shaft 0413 073 002 Searing housing 0190 726 003 Ball bearing 0334 575 001 Stub shaft 0215 701 014 Betaining ring 0334 576 001 Spacer - - 44 - - f413072s...
  • Page 45 Item Orderingno. Denomination Remarks 0332 994 883 Flux hopper complete 0332 837 001 Hopper for flux 0153 347 881 Flux valve 00203 017 80 Flux strainer 0443 383 002 Flux hose L= 500 - - 45 - - f332994s...
  • Page 46 Item Ordering no. Denomination Notes 0333 852 881 Connector Twin L=275 A6 UP 0333 772 001 Nozzle holder 0417 959 881 Contact equipment L=275, Heavy Duty 0415 032 001 Guide pipe 0334 279 001 Spiral to connector L=366 - - 46 - - f333852s...
  • Page 47 Item Ordering no. Denomination Notes 0417 959 881 Contact equipment L=275mm 0443 372 001 Screw 0219 504 307 Beleville spring T = 1.1 0443 344 881 Pipe L = 275 - - 47 - - f417959s...
  • Page 48 Item Ordering no. Denomination Notes 0153 299 880 Flux nozzle 0153 290 002 Pipe holder 0153 296 001 Pipe bend 0153 425 001 Wheel - - 48 - - f153299s...
  • Page 49 Item Ordering no. Denomination Notes 0145 787 880 Fine wire straightener for twin wire 0145 788 001 Case 0145 789 001 Roller 0145 790 001 Roller 0145 791 001 Searing bushing 0190 240 103 Bearing bushing D12/10 0145 792 001 Screw 0145 793 001 Runner 0145 796 002 Screw 0145 794 001 Knob...
  • Page 50 Item Orderingno. Denomination Remarks 0030 465 389 Connector 0145 226 001 Insulating sleeve 0190 680 313 O--ring OR 15.3x2.4 0190 680 303 O--ring OR 5.3x2.4 0190 680 405 O--ring OR 22.2x3 0334 278 880 Insert tube 0334 279 001 Spiral 0146 099 001 Plug 0145 534 882 Contact tube 0145 227 882 Gas nozzle...
  • Page 51 Item Orderingno. Denomination Notes 0456 494 884 Solenoid valve with cable 0157 259 001 Contact 0193 021 110 Cable, screened ÖLFLEX, 2x1.5 mm 0456 489 001 PCB Connector, plug 0193 054 002 Solenoid valve 42 V 0192 645 002 Bushing - - 51 - - f456494s...
  • Page 52 Item Ordering no. Denomination Notes 0449 152 880 Slide travel kit Manual 0413 518 880 Slide 90 mm 0413 506 880 Rotary slide - - 52 - - f449152s...
  • Page 53 Item Orderingno. Denomination Remarks 413 518- -880 Slide 413 519--001 Slide profile 413 524--001 Bearing bushing 413 521--001 Runner 413 522--001 Lead screw 334 537--002 Crank 413 523--001 Axis 190 240--107 Bearing - - 53 - - f413518s...
  • Page 54 Item Ordering no. Denomination Notes 413 506- - 880 Rotary slide 413 507- -001 Flange 413 508- -001 Tensioning ring 413 509- -001 Flange 2195 043- -05 Bellleville spring 193 571- -105 Locking piece 193 570- -123 Locking lever - - 54 - - f413506s...
  • Page 55 Item Ordering no. Denomination Notes 0449 151 880 Motorised Slide kit 0334 333 882 Motorised Slide 180 mm 0413 506 880 Rotary slide - - 55 - - f449151s...
  • Page 56 Item Orderingno. Denomination Notes 0334333882 Slide Inställningslängd = 180 0190509321 Stop screw M5x6 0334341001 End washer L = 60--540 0334323003 Steel shaft L = 180 0334335003 Slide frame L = 180 0334326003 Shaft carrier L = 180 0417699001 Clamp 0334322001 Geared motor 24V, 110 rpm 0334321001...
  • Page 57 Item Ordering no. Denomination Notes 0449 155 880 Carrier 0413 596 001 Attachment 0278 300 180 Insulator 2000 V 0413 853 001 Mounting arm 0154 734 001 Clamp 0146 967 880 Brake hub - - 57 - - f449155s...
  • Page 58 ESAB subsidiaries and representative offices Europe Asia/Pacific Representative offices NORWAY AS ESAB AUSTRIA BULGARIA CHINA Larvik ESAB Ges.m.b.H ESAB Representative Office Shanghai ESAB A/P Tel: +47 33 12 10 00 Vienna- -Liesing Sofia Shanghai Fax: +47 33 11 52 03...
