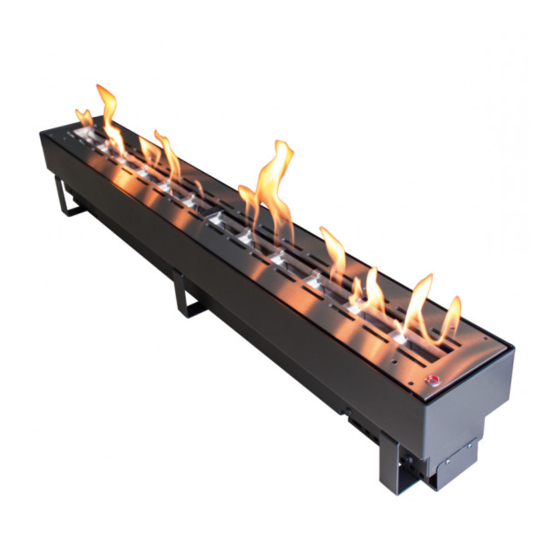

Spartherm Quadra Inside I SL Instructions De Montage Et Mode D'emploi
Masquer les pouces
Voir aussi pour Quadra Inside I SL:
- Instructions de montage et d'utilisation (44 pages)
Manuels Connexes pour Spartherm Quadra Inside I SL
Sommaire des Matières pour Spartherm Quadra Inside I SL
- Page 1 Instructions de montage et mode d’emploi ebios-fire Quadra Inside I / II / III SL...
-
Page 2: Préambule / Politique De Qualité
PRÉAMBULE / POLITIQUE DE QUALITÉ Vous venez d’acquérir un appareil ebios-fire de Spartherm ; merci pour votre confiance. Dans un monde où règnent l’abondance et la production de masse, nous associons notre nom au credo de notre propriétaire, Monsieur Gerhard Manfred Rokossa : «... -
Page 3: Table Des Matières
6.2 Le feu a du mal à s’allumer 3.6.1 Dimensions minimales du meuble 6.3 Nuisances olfactives 3.6.1.1 Quadra Inside I SL 6.4 Les flammes changent de forme 3.6.1.2 Quadra Inside II SL 6.5 L’éthanol renversé s’enflamme. 3.6.1.3 Quadra Inside III SL 3.6.2 Montage Quadra Inside I / II / III SL... -
Page 4: Remarque Importante
Le pouvoir calorifique de l’éthanol à 96 % est d’environ 29 600 kJ/kg. Pour une consommation de combustible : • Quadra Inside I SL (0,5 l/h, env. 0,4 kg/h), la chaleur libérée est d’environ 3 300 watts • Quadra Inside II SL (1,0 l/h, env. 0,8 kg/h), la chaleur libérée est d’environ 6 600 watts •... -
Page 5: Remarques Générales
1. REMARQUES GÉNÉRALES Petits enfants, personnes âgées ou fragiles : comme pour toutes les Veuillez tenir compte du fait qu’il est interdit d’ajouter du combustible flammes nues, il est recommandé de monter un dispositif de protection lorsque l’appareil fonctionne ou lorsqu’il est chaud. Vous ne devez PAS pour ces groupes de personnes. -
Page 6: Remarques Particulières Concernant L'aménagement Quadra Inside Ii Sl & Iii Sl
• Inside III SL 3 x brûleur au bioéthanol EB 500 • Brûleur au bioéthanol EB 500 composé de : Ici sur l’exemple de la cheminée Quadra Inside I SL • Réservoir de sécurité • Réservoir avec sillon du brûleur Pos. -
Page 7: Guide De Montage
3. GUIDE DE MONTAGE Veuillez respecter scrupuleusement les consignes suivantes. Notez que le bioéthanol est un combustible liquide dont la combustion peut générer loca- lement des températures très élevées et qui est lui-même très inflammable. Si les consignes de montage et d’utilisation ne sont pas respectées, ceci risque de provoquer des situations dangereuses, voire même l’inflamma- tion et l’explosion du combustible. -
Page 8: Spécifications Techniques
3.1 SPÉCIFICATIONS TECHNIQUES Quadra Inside I SL Quadra Inside II SL Quadra Inside III SL Bioéthanol (Teneur en éthanol : 96,6 %) Type de combustible : Capacité de remplissage : max. 2,6 l max. 2,6 l max. 2,6 l Consommation de combustible :... - Page 9 Modèle Quadra Inside I SL Quadra Inside II SL Quadra Inside III SL Emplacement Montage dans le foyer d’une cheminée / Montage dans un meuble sur mesure Nombre de brûleurs Largeur en mm 1198 1711 Profondeur en mm 102 (sans vitre de protection) /...
-
Page 10: Natte De Brûleur Ceramat Fn
3.2 NATTE DE BRÛLEUR CERAMAT FN Pour que le transport s’effectue facilement et en toute sécurité, il convient de respecter impérativement les points suivants : La natte de brûleur fournie en CERAMAT FN (noir) devrait uniquement être touchée avec des gants, car elle risque de provoquer des irritations cuta- •... -
Page 11: Installation / Montage
3.5 INSTALLATION / MONTAGE 3.6. REMARQUES GÉNÉRALES RELATIVES À L’EN- CASTREMENT DANS DES MEUBLES SUR MESURE Les ebios-fire Quadra Inside sont des appareils prêts à l’emploi destinés à être montés dans une plaque supérieure d’un meuble sur mesure (maté- • En principe, le meuble sur mesure dans lequel sera encastrée la chemi- riaux inflammables) ou dans un foyer sur mesure et ouvert (matériaux non née Quadra Inside SL est constitué... - Page 12 • Pour les tables ouvertes (fig. 3), assurez-vous que les ouvertures du meuble est de : fond du carter de la cheminée Quadra Inside ne sont pas cachées par Quadra Inside I SL - 200 cm² des objets. Quadra Inside II SL - 400 cm²...
-
Page 13: Dimensions Minimales Du Meuble
• La découpe pour la cheminée Quadra Inside I SL est de 689 x 224 mm et se trouve au centre de la plaque supérieure/du panneau de table. -
Page 14: Quadra Inside Iii Sl
3.6.1.3 QUADRA INSIDE III SL 3.6.2 MONTAGE QUADRA INSIDE I / II / III SL • Les dimensions minimales de la plaque supérieure/du panneau de table (figure 8) sont de 1 751 x 400 mm (largeur x épaisseur). • La cheminée Quadra Inside doit être insé- •... - Page 15 • Fermez le cache du carter Quadra Inside. Veuillez observer le placement Quadra Inside I SL correct, de manière à ménager un passage d’air régulier entre le cache du carter et la zone du foyer (voir fig. 10, 11 et 12) afin d’assurer une arrivée d’air suffisante.
-
Page 16: Prévention Des Incendies / Distances Minimales Lors Du Montage Du Meuble
Quadra Inside (voir fig. 13 à 24). Quadra Inside I SL Ill. 15 distance minimale au plafond • Il doit y avoir un écart minimal de 1000 mm (voir ill. 16) par rapport min. - Page 17 Quadra Inside II SL min. Ill. 17 Distance minimale au mur Ill. 19 Distance minimale au plafond • Il doit y avoir un écart minimal de 1000 mm (voir ill. 20) par rapport aux composants, meubles, décorations ou rideaux inflammables, afin de garantir une protection suffisante contre la chaleur ! Aucun objet ne doit se trouver au-dessus du meuble de la cheminée ebios-fire, et ce jusqu’au plafond de la pièce (distance au plafond >...
- Page 18 Quadra Inside III SL min. Ill. 21 Distance minimale au mur Abb. 23 Distance minimale au plafond • Il doit y avoir un écart minimal de 300 mm (voir fig. 24) par rapport aux composants, meubles, décorations ou rideaux inflammables, afin de garantir une protection suffisante contre la chaleur ! Aucun objet ne doit se trouver au-dessus du meuble de la cheminée ebios-fire, et ce jusqu’au plafond de la pièce (distance au plafond >...
-
Page 19: Remarques Générales Relatives À L'encastrement Dans Des Foyers Ouverts De Conception Artisanale
3.7 REMARQUES GÉNÉRALES RELATIVES À L’EN- Variantes de foyers ouverts : Quadra Inside I SL CASTREMENT DANS DES FOYERS OUVERTS DE CONCEPTION ARTISANALE • En principe, un foyer ouvert sur mesure comporte une chambre de combustion, un coffret du carter avec arrivée d’air et une isolation ou éventuellement un doublage de maçonnerie. - Page 20 Variantes de foyers ouverts : Quadra Inside II SL Variantes de foyers ouverts : Quadra Inside II SL Ill. 27 Ill. 26 Variantes de foyers ouverts Variantes de foyers ouverts Variante frontale Variante frontale Variante angle à gauche Variante angle à gauche Variante angle à...
-
Page 21: Dimensions Minimales Pour Un Foyer Artisanal
épaisseur de matériau d’au moins 40 mm. Ces ma-té- riaux de construction doivent posséder une preuve de conformité pour 3.7.1.1 QUADRA INSIDE I SL leur aptitude en tant que revêtement de foyer, à savoir une auto-risation générale de l’Institut allemand des techniques du bâtiment de Berlin •... -
Page 22: Quadra Inside Ii Sl
3.7.1.2 QUADRA INSIDE II SL • Le foyer doit être fabriqué en plaques de vermiculite ou en silicate de calcium avec une épaisseur de matériau d’au moins 40 mm. Ces ma-té- • La largeur du foyer doit être au minimum de 1 260 mm. riaux de construction doivent posséder une preuve de conformité... -
Page 23: Quadra Inside Iii Sl
3.7.1.3 QUADRA INSIDE III SL • Le foyer doit être fabriqué en plaques de vermiculite ou en silicate de calcium avec une épaisseur de matériau d’au moins 40 mm. Ces maté- • La largeur du foyer doit être au minimum de 1 760 mm. riaux de construction doivent posséder une preuve de conformité... -
Page 24: Protection Anti Incendie/Distances Minimales Pour Des Foyers De Conception Artisanale
3.8 PROTECTION ANTI INCENDIE/DISTANCES MINI- 3.8.3 QUADRA INSIDE III SL MALES POUR DES FOYERS DE CONCEPTION ARTISANALE 3.8.1 QUADRA INSIDE I SL min. min. Distances minimales par rapports aux composants inflammables 3.9 ALIMENTATION EN AIR DE COMBUSTION min. min. Votre cheminée ebios-fire utilise l’air ambiant de la pièce comme air de Distances minimales par rapports aux combustion (fonctionnement dépendant de l’air ambiant). -
Page 25: Contrôle De La Sécurité
4. CONTRÔLE DE LA SÉCURITÉ 4.1 REMARQUES GÉNÉRALES CONCERNANT L’UTILISATION Les températures dans la zone de rayonnement de la cheminée sur mesure ne doivent pas dépasser 85°C pour les matériaux inflammables, celles des • Petits enfants, personnes âgées ou fragiles : comme pour toutes réservoirs des brûleurs 65°C de par le respect des mesures relatives à... -
Page 26: Protection Contre L'incendie
• Ne fumez pas lorsque vous manipulez le combustible ou la cheminée génère de la chaleur en tant que sous-produit pour : ebios-fire. Quadra Inside I SL (env. 3 kW) Quadra Inside II SL (env. 6 kW) Si ces règles de base ne sont pas respectées, ceci peut entraîner un allu- Quadra Inside III SL (env. -
Page 27: Combustible
4.3 COMBUSTIBLE 4.4 MISE EN SERVICE Le combustible utilisé est le « bioéthanol » (formule chimique C O) avec Les cheminées ebios-fire Quadra Inside sont livrées avec un brûleur vide une teneur en éthanol de 96,6 %. Vous pouvez vous en procurer chez votre afin d’éviter que l’éthanol ne coule ou ne s’évapore pendant le transport. - Page 28 8. Le témoin du niveau de remplissage indique 13. Aspergez de combustible la natte du brûleur le niveau maximum autorisé. Le niveau de avec la bouteille que vous venez de remplir. remplissage maximum est atteint lorsque le bioéthanol s’écoule à travers les fentes (voir la flèche) dans la cour-bure du réflecteur.
-
Page 29: Remettre Du Combustible
4.4.2 REMETTRE DU COMBUSTIBLE 6. Ouvrez le bouchon du réservoir à l’aide de la clé fournie. • Il est INTERDIT de remplir le brûleur à chaud ou en fonctionnement, ainsi que par le sillon du brûleur ! DANGER DE MORT ! 7. -
Page 30: Éteindre L'appareil En Toute Sécurité
6. MAINTENANCE/DÉPANNAGE 4.4.3 ÉTEINDRE L’APPAREIL EN TOUTE SÉCURITÉ Si vous arrêtez la cheminée plus tôt que prévu, fermez le brûleur à l’aide de • Effectuez régulièrement un contrôle visuel des mèches ainsi que de la la plaque de revêtement, en utilisant la «main froide“. natte du brûleur. -
Page 31: Nuisances Olfactives
étendue sont accordées dans le cadre de ces conditions, hors de la garantie légale, qui reste inchangée. La société Spartherm Feuerungstechnik GmbH offre une garantie de 24 mois sur les appareils ebios-fire (solitaire et inserts). FR 31... -
Page 32: Exigences D'efficacité Pour La Garantie
7.5 EXCLUSION DE GARANTIE Dans le cadre de cette garantie consentie, la société Spartherm Feuerungs- La garantie ne couvre pas les éléments suivants : technik GmbH se réserve le droit de choisir entre la réparation du défaut et •... -
Page 33: Pièces De Rechange
7.9 RESPONSABILITÉ Les dommages et demandes de dommages-intérêts ne résultant pas d’un appareil défectueux livré par la société Spartherm Feuerungstechnik GmbH sont exclus et ne font pas partie de la présente garantie. Seules les demandes de garantie légale font exception, dans la mesure où... -
Page 34: Déclaration Du Fabricant D'un Meuble/Une Cheminée Sur Mesure Avec Le Quadra Inside
Contrairement au Quadra Inside I SL, les modèles Quadra Inside II SL & III SL ne sont pas couverts par la norme DIN 4734-1 et ne peuvent donc pas être contrôlés selon cette disposition. - Page 35 NOTES FR 35...
