Raccordement électrique

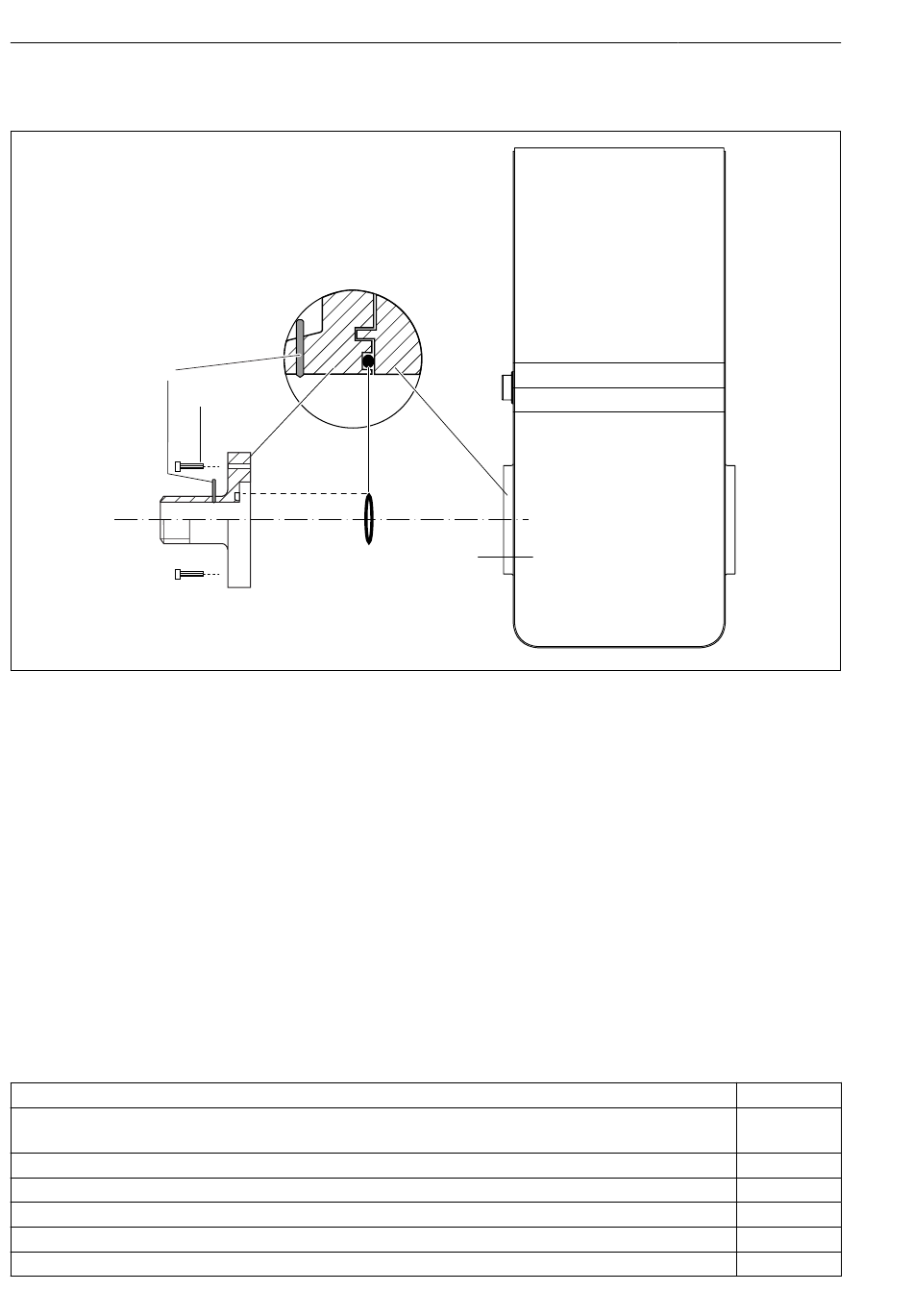

Compensation de potentiel via des électrodes de terre au raccord process
2
1 Vis six pans pour raccord process
2 Électrodes de terre intégrées
3 Joint torique
4 Appareil de mesure
6.5 Garantir l'indice de protection
L' a ppareil satisfait à toutes les exigences selon protection IP67, boîtier type 4X.
Afin de garantir l' i ndice de protection IP67, boîtier type 4X, les étapes suivantes doivent être
effectuées avant de procéder au raccordement électrique :
‣
Serrer tous les connecteurs d' a ppareil.
6.6 Contrôle du raccordement
L' a ppareil de mesure est-il intact (contrôle visuel) ?
La tension d' a limentation dans le système correspond-elle aux indications figurant sur la plaque
signalétique de l' a ppareil ?
Les câbles utilisés répondent-ils aux spécifications nécessaires →  23 ?
Les câbles montés sont-ils libres de toute traction ?
L' a ffectation des bornes est-elle correcte →  24 ?
La mise à la terre est-elle correctement réalisée →  31 ?
La compensation de potentiel est-elle correctement réalisée →  32 ?
34
1
3
4
Dosimag
A0053325







