Notice d'utilisation et d'entretien

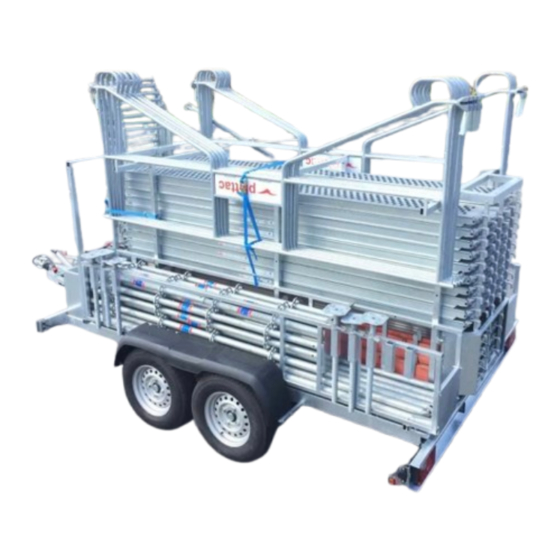

Remorque MULTIMETRIX
Transport d'échafaudage METRIX
Indice 01 du 22/06/2017 – Maj 20/09/2022
Remorque N° de Série : ...............................................................
Les instructions d'utilisation doivent accompagner le véhicule
et être scrupuleusement respectées.
Un responsable doit être formé à cet effet.
Veuillez vérifier que tous les contrôles ont été effectués
Publicité
Manuels Connexes pour Altrad MULTIMETRIX
Sommaire des Matières pour Altrad MULTIMETRIX

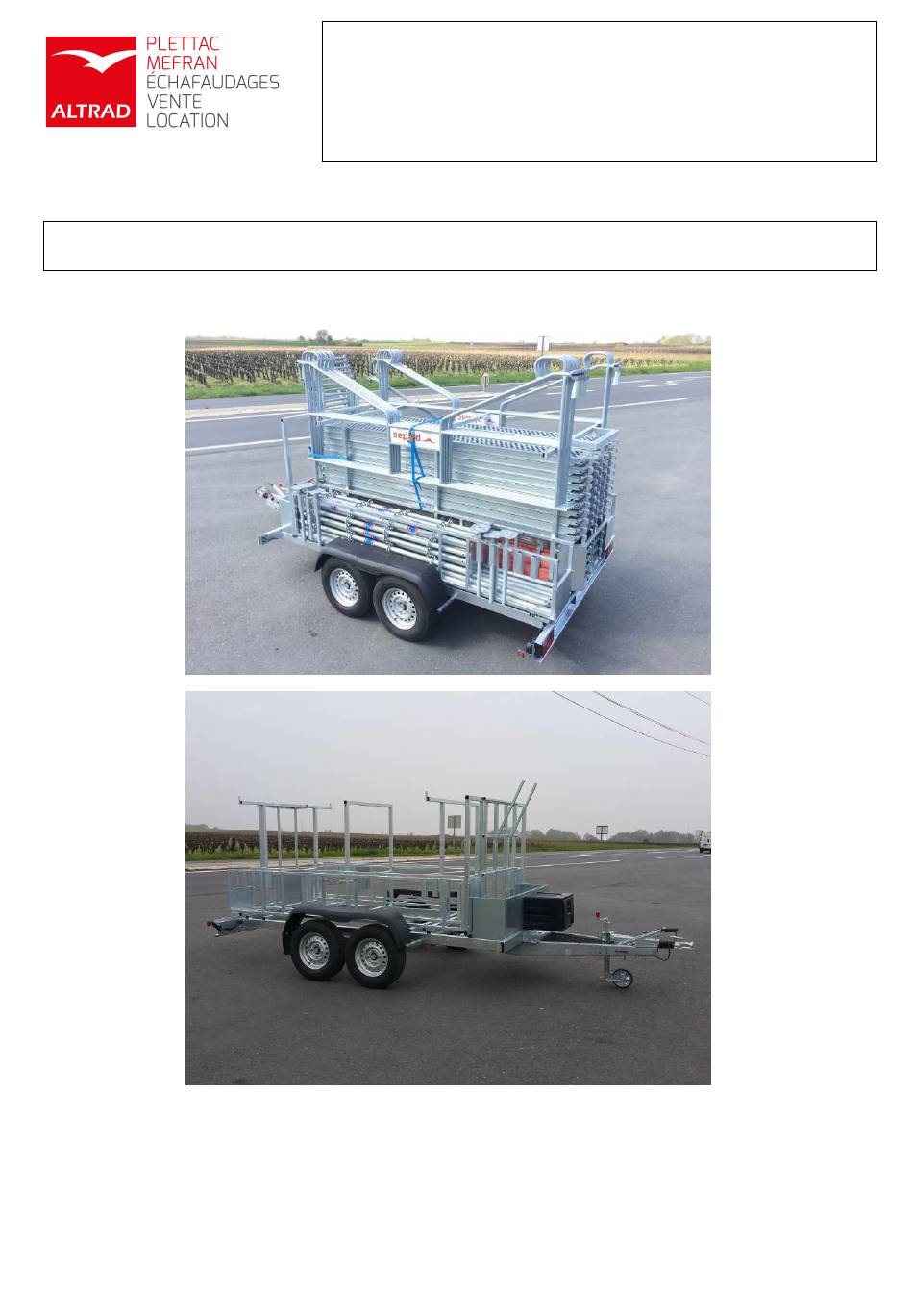

- Page 1 - 1 - Notice d’utilisation et d’entretien Remorque MULTIMETRIX Transport d’échafaudage METRIX Indice 01 du 22/06/2017 – Maj 20/09/2022 Remorque N° de Série : ……………………………………………………… Les instructions d’utilisation doivent accompagner le véhicule et être scrupuleusement respectées. Un responsable doit être formé à cet effet.
