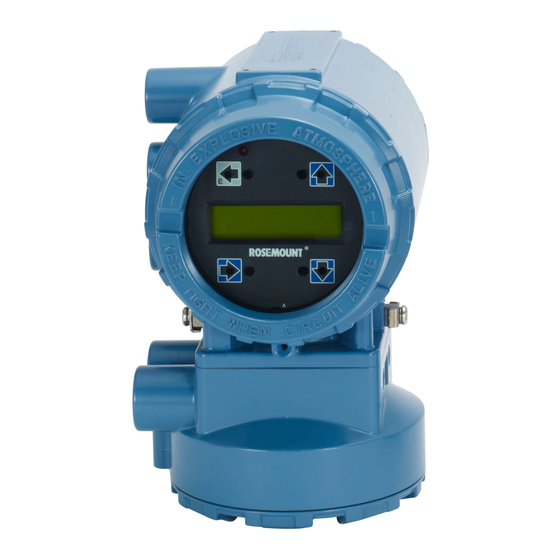

Emerson Rosemount 8732EM Guide Condensé
Transmetteur avec protocole hart compatibilité avec les débitmètres 8750w incluse
Masquer les pouces
Voir aussi pour Rosemount 8732EM:
- Guide condensé (37 pages) ,
- Guide condensé (36 pages) ,
- Guide condensé (37 pages)
Manuels Connexes pour Emerson Rosemount 8732EM
Sommaire des Matières pour Emerson Rosemount 8732EM
- Page 1 Guide condensé 00825-0103-4444, Rev AJ Juin 2024 Transmetteur Rosemount 8732EM ™ avec protocole HART Compatibilité avec les débitmètres 8750W incluse...
- Page 2 à l’installation. La terre doit être distincte de la terre de référence du procédé. • Risque de choc électrique : couper l’alimentation avant de procéder à l’entretien. Ne pas faire fonctionner sans le couvercle du compartiment d’alimentation. www.Emerson.com...
- Page 3 • Débrancher toutes les connexions électriques du capteur et du transmetteur avant le soudage sur la tuyauterie. Pour une protection maximale du capteur, le retirer de la tuyauterie. www.Emerson.com...
- Page 4 Guide condensé Juin 2024 2 Introduction Ce document fournit les recommandations d’installation de base pour le transmetteur Rosemount 8732EM à montage sur site. • Pour l’installation du capteur, se reporter au document Capteur du débitmètre électromagnétique Rosemount 8700 : Guide condensé .
- Page 5 à la sortie d’usine est la suivante : Tableau 3-1 : Réglages par défaut des commutateurs Réglage Configuration d’usine Niveau d’alarme Haut Type d’alimentation de la sortie ana‐ Interne logique Type d’alimentation de la sortie im‐ Externe pulsions Verrouillage du transmetteur (Trans‐ Désactivé mitter security) www.Emerson.com...
- Page 6 L’emplacement de montage du transmetteur doit laisser suffisamment d’espace pour permettre une bonne fixation, un accès facile aux entrées de câbles, une ouverture complète des couvercles du transmetteur et une lecture facile de l’écran de l’interface opérateur locale (LOI) (le cas échéant). www.Emerson.com...
- Page 7 Juin 2024 Guide condensé Illustration 3-1 : Schéma dimensionnel du transmetteur Rosemount 8732EM 7.49 [190,0] 6.48 1.94 [164,6] [49,0] 3.00 [128] [76,2] 8.81 [224,0] 10.5 [130] 3.07 [78,0] 2.71 [128] [76,2] 11.02 [280.0] 6.48 [164,6] 5.82 [148,0] 2.71 1.97 [68,8] [50,0] A. Entrée de câble NPT ½’’–14 ou M20 B.
- Page 8 Tableau 3-3 : Indices de protection du boîtier du transmetteur Type Caractéristiques nominales Indice de protection IP66, IP69 NEMA www.Emerson.com...
- Page 9 • 16 404 ft (5 000 m) à la tension maximale d’alimentation en en‐ trée (150 Vca) Remarque Pour des considérations environnementales et autres spécifications plus complètes, voir Spécifications du produit dans la documentation Transmetteur Rosemount ™ 8732EM avec protocole HART : Manuel de référence. www.Emerson.com...
- Page 10 2. Fixer le transmetteur sur le matériel de montage. Que faire ensuite L’interface LOI/indicateur peut subir une rotation par pas de 90° jusqu’à 180° si désiré. La rotation ne doit pas dépasser 180°, dans quelque direction que ce soit. www.Emerson.com...
- Page 11 • Les câbles de sortie ne doivent pas être acheminés avec les câbles d’alimentation. • Sélectionner un conduit de taille appropriée pour acheminer les câbles vers le débitmètre. www.Emerson.com...
- Page 12 Utiliser uniquement le câble d’usine fourni avec l’appareil. Pour les transmetteurs de rechange, utiliser le câble d’interconnexion de l’assemblage d’origine. Le cas échéant, des câbles de rechange sont disponibles (voir Illustration 5-2). www.Emerson.com...
- Page 13 2413C re standard (avec bobine et électrode) 08732-0065-0003 (pieds) Kit de câbles pour compo‐ Bobine 2442C sants, plage de températu‐ Électrode Non disponi‐ re standard (avec bobine et bleue de sé‐ électrode de sécurité intrin‐ curité intrin‐ sèque) sèque www.Emerson.com...
- Page 14 Tableau 5-3 : Kits de câble combiné - câble d’électrode et bobine (-20 °C à 80 °C) N° de kit de câbles Description 08732-0065-2001 (pieds) Kit, câble combiné, standard 08732-0065-2002 (mètres) 08732-0065-3001 (pieds) Kit, câble combiné, submersible (80 °C sec / 60 °C humide) 08732-0065-3002 (mètres) (33 ft en continu) www.Emerson.com...
- Page 15 égale est requis entre chaque élément. Pour les installations utilisant un câble combiné pour le pilotage des bobines et le signal des électrodes, voir Illustration 5-4. Les longueurs de câble combiné doivent être inférieures à 330 ft (100 m). www.Emerson.com...
- Page 16 E. Blindage en feuille d’aluminium chevauchant F. Gaine externe G. Conducteurs à paire torsadée isolée 20 AWG • 1 = Rouge • 2 = Bleu • 3 = Fil de masse • 17 = Noir • 18 = Jaune • 19 = Blanc www.Emerson.com...
- Page 17 Il est recommandé de limiter la longueur non blindée (D) de chaque conducteur à moins de 1 pouce (25 mm). Un retrait excessif d’isolant risque d’entraîner un court-circuit avec le boîtier du transmetteur ou avec d’autres bornes de raccordement. www.Emerson.com...
- Page 18 Guide condensé Juin 2024 Une longueur excessive de fil non blindé ou le non-raccordement du blindage des câbles peut créer un bruit électrique et causer une instabilité des mesures. www.Emerson.com...
- Page 19 Guide condensé Illustration 5-5 : Extrémités de câbles A. Longueur non blindée B. Bobine C. Électrode D. Combiné ATTENTION Risque de choc électrique. Risque potentiel de choc électrique entre les bornes 1 et 2 de la boîte de jonction déportée (40 V). www.Emerson.com...
- Page 20 Tableau 5-4 : Raccordement du capteur au transmetteur Couleur du fil Borne du capteur Borne du transmet‐ teur Rouge Bleu Fil de masse de la bobi‐ 3 ou laisser pendre Noir Jaune Blanc Fil de masse de l’électro‐ ou laisser pendre www.Emerson.com...
- Page 21 Juin 2024 Guide condensé Remarque Pour les installations en zones dangereuses, voir le manuel de référence du produit. www.Emerson.com...
- Page 22 Guide condensé Juin 2024 5.4 Raccordement du capteur au transmetteur Illustration 5-7 : Raccordement du 8732EM à l’aide d’un câble pour composants www.Emerson.com...
- Page 23 Juin 2024 Guide condensé Illustration 5-8 : Raccordement du 8732EM à l’aide d’un câble combiné www.Emerson.com...
- Page 24 E/S tout-ou-rien 1 (+) E/S tout-ou-rien 1 (+) Sortie tout-ou-rien 2 (–) Sortie tout-ou-rien 2 (–) Sortie tout-ou-rien 2 (+) Sortie tout-ou-rien 2 (+) CA (neutre)/L2 CC (–) CA L1 CC (+) Disponible uniquement avec le code de commande www.Emerson.com...
- Page 25 Le transmetteur doit être protégé contre les surintensités de la ligne d’alimentation. Les fusibles compatibles et leur calibre sont indiqués dans Fusibles d’alimentation. Pour plus d’informations, voir le manuel de référence du produit. Catégorie d’installation La catégorie d’installation du transmetteur est la CATÉGORIE II SURTENSION. www.Emerson.com...
- Page 26 1 ms. Le courant d’appel pour d’autres tensions d’alimentation peut être estimé selon la formule suivante : Courant d’appel (A) = Alimentation (V) / 7,0 Illustration 5-10 : Courant alternatif requis 0.24 0.22 0.20 0.18 0.16 0.14 0.12 A. Courant d’alimentation (A) B. Tension d’alimentation (Vca) www.Emerson.com...
- Page 27 42 A à 42 Vcc, durant environ 1 ms. Le courant d’appel pour d’autres tensions d’alimentation peut être estimé selon la formule suivante : Courant d’appel (A) = Alimentation (V) / 1,0 Illustration 5-12 : Courant continu requis A. Courant d’alimentation (A) B. Tension d’alimentation (Vcc) www.Emerson.com...
- Page 28 Raccorder le neutre à la borne 9 (CA N/L2) et la phase à la borne 10 (CA/L1). Pour le transmetteur alimenté en courant continu : • Raccorder le négatif à la borne 9 (CC –) et le positif à la borne 10 (CC +). • Les appareils alimentés en courant continu peuvent appeler jusqu’à 1,2 A de courant. www.Emerson.com...
- Page 29 à 24 AWG (0,51 mm) pour un câblage de moins de 5 000 ft (1 500 m) et à 20 AWG (0,81 mm) pour de plus longues distances. Remarque Pour plus d’informations sur la sortie analogique, voir le manuel de référence du produit. www.Emerson.com...
- Page 30 4–20 mA positive (+) Externe 4–20 mA positive (+) 4–20 mA négative (–) Tableau 5-8 : Affectation des bornes selon la source d’alimentation Source d’alimentation Borne 7 Borne 8 Interne 4–20 mA négative (–) 4–20 mA positive (+) Externe 4–20 mA positive (+) 4–20 mA négative (–) www.Emerson.com...
- Page 31 Illustration 5-15 : Limites de charge de la boucle analogique 10. 8 A. Charge (ohms) B. Alimentation (V) C. Domaine opératoire • = 31,25 (V – 10,8) alim • = Tension d’alimentation (V) alim • = Résistance maximum de la boucle (ohms) www.Emerson.com...
- Page 32 « unités de débit ». La valeur haute d’échelle peut être réglée entre -39,3 ft/s et +39,3 ft/s (-12 m/s et +12 m/s). Il doit y avoir une différence d’au moins 1 ft/s (0,3 m/s) entre la valeur haute et la valeur basse d’échelle. www.Emerson.com...
- Page 33 Fonction Catégorie / emplacement Unités de débit Basic Setup (Paramètres de base) Valeur haute d’échelle Basic Setup (Paramètres de base) → AO PV (URV) Valeur basse d’échelle Basic Setup (Paramètres de base) → AO PV (LRV) www.Emerson.com...
- Page 34 Fonction Catégorie / emplacement Facteur d’étalonnage Basic Setup (Paramètres de base) → Configura‐ tion Diamètre de ligne Basic Setup (Paramètres de base) → Configura‐ tion Repère Device Info (Infos instrument) → Identification Repère long Device Info (Infos instrument) → Identification www.Emerson.com...
- Page 35 Juin 2024 Guide condensé www.Emerson.com...
- Page 36 © 2024 Emerson. Tous droits réservés. Les conditions générales de vente d’Emerson sont disponibles sur demande. Le logo Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. Rosemount est une marque de l’une des sociétés du groupe Emerson.
