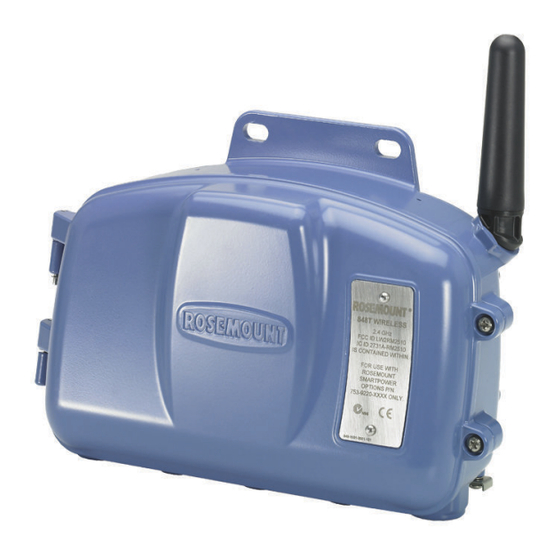

Emerson Rosemount 848T Guide Condensé
Masquer les pouces
Voir aussi pour Rosemount 848T:
- Guide condensé (24 pages) ,
- Guide condensé (44 pages) ,
- Manuel de référence (128 pages)
Manuels Connexes pour Emerson Rosemount 848T
Sommaire des Matières pour Emerson Rosemount 848T
- Page 1 Guide condensé 00825-0103-4848, Rev HA Avril 2021 Transmetteur de température sans fil ™ Rosemount 848T...
- Page 2 Avril 2021 Messages de sécurité REMARQUER Ce guide fournit les recommandations de base pour d’installation du transmetteur Rosemount 848T. Il ne fournit pas les instructions détaillées pour la configuration, les diagnostics, la maintenance, l’entretien ou le dépannage. Voir le manuel de référence du transmetteur Rosemount 848T pour plus d’informations.
- Page 3 Avril 2021 Guide condensé REMARQUER Les batteries restent dangereuses, même lorsqu’elles sont déchargées. • Les modules d’alimentation doivent être entreposés dans un endroit propre et sec. Pour maximiser la durée de vie de la batterie, la température de stockage ne doit pas dépasser 86 °F (30 °C).
- Page 4 Guide condensé Avril 2021 Rosemount 848T sans fil...
- Page 5 Séquence de mise sous tension Le module d’alimentation d’un appareil sans fil ne doit être installé qu’après installation de la passerelle Emerson Wireless et vérification du fonctionnement correct de celle-ci. Il est également recommandé de mettre les appareils sans fil sous tension dans leur ordre de proximité avec la passerelle de communication, en commençant par le plus proche.
- Page 6 Illustration 1-2 : Bouchon d’entrée de câble Connexions de l’interface de communication Le module d’alimentation doit être installé pour que l’interface de communication puisse communiquer avec le transmetteur sans fil Rosemount 848T. Illustration 1-3 : Schéma de raccordement Rosemount 848T sans fil...
- Page 7 Avril 2021 Guide condensé Installation physique Configuration initiale Si l’appareil a été commandé avec un numéro d’identification de réseau et une clé de jonction configurés en usine, il doit pouvoir joindre le réseau sans entrée de la part de l’utilisateur. En cas d’incertitude, le numéro d’identification du réseau et la clé...
- Page 8 Rosemount 848T au point convergent de toutes les mesures. Lors de l’installation du transmetteur sans fil Rosemount 848T, les entrées de câble doivent être face vers le bas. Si le support de montage (code d’option B6) est utilisé, effectuer le montage sur un tube de 2 pouces.
- Page 9 Guide condensé 3. Acheminer les fils (et le conduit si nécessaire) entre la sonde et le transmetteur Rosemount 848T. Pour une installation plus facile, utiliser les entrées de câble externes comme illustré ci-dessous. Toute entrée de câble non utilisée doit être obturée avec un produit d’étanchéité...
- Page 10 Installation du transformateur en option Le transformateur du transmetteur sans fil Rosemount 848T permet des mesures de tension entre 0 et 10 V. Chaque transmetteur peut recevoir deux entrées de tension, et peut être installé indifféremment sur les entrées 1 et 2, ou 3 et 4.
- Page 11 Avril 2021 Guide condensé 2. Pencher le transformateur sur le côté et insérer les cosses à fourche dans les bornes 2 et 3 du côté gauche, comme indiqué dans la figure ci-dessous. S’assurer que les indicateurs de polarité positive et négative du transformateur correspondent à...
- Page 12 Device Manager. Interface de communication ® Pour la communication HART, un tableau de bord du transmetteur sans fil Rosemount 848T (DD) est requis. Pour connecter une interface de communication, voir la Illustration 1-3. Fonction Séquence d’accès...
- Page 13 Avril 2021 Guide condensé Illustration 3-1 : Page de l’explorateur de la passerelle de communication sans fil Wireless Configurator d’AMS Une fois l’appareil connecté au réseau, il apparaît dans l’AMS Wireless Configurator comme illustré ci-dessous. Guide condensé...
- Page 14 Guide condensé Avril 2021 Données de référence Illustration 4-1 : Schéma de câblage du transmetteur Rosemount 848T Tableau 4-1 : Séquence d’accès rapide du transmetteur Rosemount 848T pour l’interface de communication Fonction Séquence Éléments de menu d’accès rapi- Informations 1, 1, 13 Manufacturer, Model, Final Assembly Number, Uni- sur l’appareil...
- Page 15 Avril 2021 Guide condensé Tableau 4-1 : Séquence d’accès rapide du transmetteur Rose- mount 848T pour l’interface de communication (suite) Fonction Séquence Éléments de menu d’accès rapi- Sans fil 2, 2, 1 Network ID (Numéro d’identification du réseau), Join Device to Network (Connexion de l’appareil au réseau), Configure Update Rate (Configuration de la fréquence de rafraîchissement), Configure Broad- cast Power Level (Configuration du niveau de puis-...
- Page 16 être vérifiée. Entre chargé et non chargé, le rapport d’impédance ne doit pas dépasser 0,1 pour cent. Voir la section 5 du manuel de référence pour des instructions détaillées. Rosemount 848T sans fil...
- Page 17 à l’utilisation du spectre de radiofréquences. Presque tous les pays exigent ce type de certification du produit. Emerson travaille en collaboration avec des organismes gouvernementaux dans le monde entier afin de fournir des produits totalement conformes et lever tout risque d’infraction aux lois et règlements nationaux relatifs à...
- Page 18 Rosemount 00849-1016 ; T3C ; Type 4X, IP66 Voir le Tableau 5-1 à la fin de la section Certifications du produit pour les paramètres d’entité. 5.7.2 N6 CSA Classe I, Division 2 Certificat 1261865 Rosemount 848T sans fil...
- Page 19 Avril 2021 Guide condensé Normes Norme CSA C22.2 n° 25-1966, norme CSA C22.2 n° 30- M1986, CAN/CSA C22.2 n° 94-M91, CSA C22.2 n° 142-M1987, norme CSA C22.2 n° 213-M1987, norme CSA C22.2 n ° 60529:05 Marqua- Adapté à CL I, DIV 2, GP A, B, C, D si l’installation est effectuée conformément au schéma Rosemount 00849-1016 ;...
- Page 20 71008 peuvent être remplacés dans une zone dangereuse. Le module d’alimentation a une résistance superficielle supérieure à 1 GΩ et doit être correctement installé dans le boîtier de l’appareil sans fil. Durant le transport vers et depuis le point Rosemount 848T sans fil...
- Page 21 Avril 2021 Guide condensé d’installation, veiller à éviter l’accumulation de charge électrostatique. 3. Le boîtier du transmetteur 848T peut être constitué d’un alliage d’aluminium enduit de peinture à base de polyuréthane ; prendre toutefois des précautions pour protéger le revêtement contre les chocs ou l’abrasion si l’équipement est implanté...
- Page 22 Corée 5.14.1 IP Corée Sécurité intrinsèque Certificat 10-KB4BO-0087X Marquages Ex ia IIC T5/T4, -60 °C ≤ T ≤ +40 °C (T5)/+70 °C(T4) 5.15 Certifications supplémentaires 5.15.1 SBV Certification de type Bureau Veritas (BV) Certificat 26325 BV Rosemount 848T sans fil...
- Page 23 Avril 2021 Guide condensé Exigences Règles du Bureau Veritas pour la classification des navires en acier 5.16 Tableau Tableau 5-1 : Paramètres d’entité (bornes de capteur) Paramètre ATEX, IECEx, NE- PSI, EAA, TIIS, IN- METRO Tension U 6,51 Courant I (mA) 3,12 Alimentation P...
- Page 24 Guide condensé Avril 2021 Déclaration de conformité Rosemount 848T sans fil...
- Page 25 Avril 2021 Guide condensé Guide condensé...
- Page 26 Guide condensé Avril 2021 RoHS pour la Chine Table 1B: List of Rosemount 848T Wireless Parts with China RoHS Concentration above MCVs Rosemount 848T Wireless China RoHS Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers...
- Page 27 Avril 2021 Guide condensé Guide condensé...
- Page 28 2021 Emerson. Tous droits réservés. Les conditions générales de vente d’Emerson sont disponibles sur demande. Le logo Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. Rosemount est une marque de l’une des sociétés du groupe Emerson.
