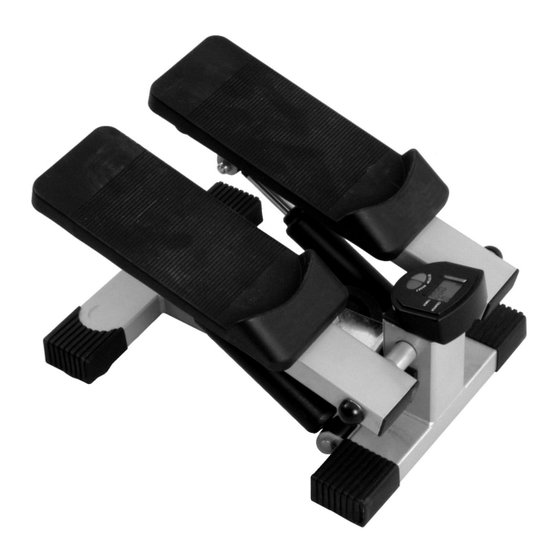

Weider Mini Stepper Manuel De L'utilisateur

Pour Commander des Pièces de Rechange
Si vous avez des problèmes avec le stepper ou si vous avez besoin de pièces de rechange, contactez ICON
Health & Fitness, Ltd. au numéro inscrits ci-dessous :
+33 0810 121 140, du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00, le vendredi de 14h00 à 17h00
(exceptés les jours fériés).
Quand vous commandez des pièces, mentionnez les renseignements suivants :
• le numéro du modèle du produit (WEEMSM17930)
• le nom du produit (Mini-Escalier WEIDER )
®
• le numéro et la description de la pièce/des pièces (référez-vous LISTE DES PIÈCES et SCHÉMA DÉTAILLÉ
ci-dessous)
Liste des Pièces et Schéma Détaillé
Nº. de
Pièce Qtè. Description
1 1 Base
2 2 Embout de la Base Avant
3 1 Bague de la Poulie
4 1 Boulon de 3/8" x 40mm
5 4 Boulon de M8 x 38mm
6 4 Écrou de Verrouillage en Nylon de M8
7 1 Moniteur
8 1 Capteur Magnétique/Fil
9 2 Cylindre de Résistance
10 8 Bague du Cylindre
11 4 Vis
12 1 Bras de la Pédale Droite
13 1 Bras de la Pédale Gauche
14 2 Pédale
15 4 Embout du Bras de la Pédale
16 2 Amortisseur
17 1 Embout de Montage
18 4 Vis de M6 x 38mm
19 2 Vis de M8 x 16mm
20 2 Rondelle de l'Essieu petit
13
21 2 Rondelle Fendue
15
22 1 Câble
21
20
19
26
18
5
Nº. de Pièce 204318 R0905A
Nº. de
Pièce Qtè. Description
23 1 Poulie
24 1 Support en "U"
25 1 Aimant
26 2 Embout de Boulon
27 2 Embout de la Base Arrière
28 1 Écrou de Verrouillage en Nylon de 3/8"
* 1 Manual d'Instructions (non illustrée)
