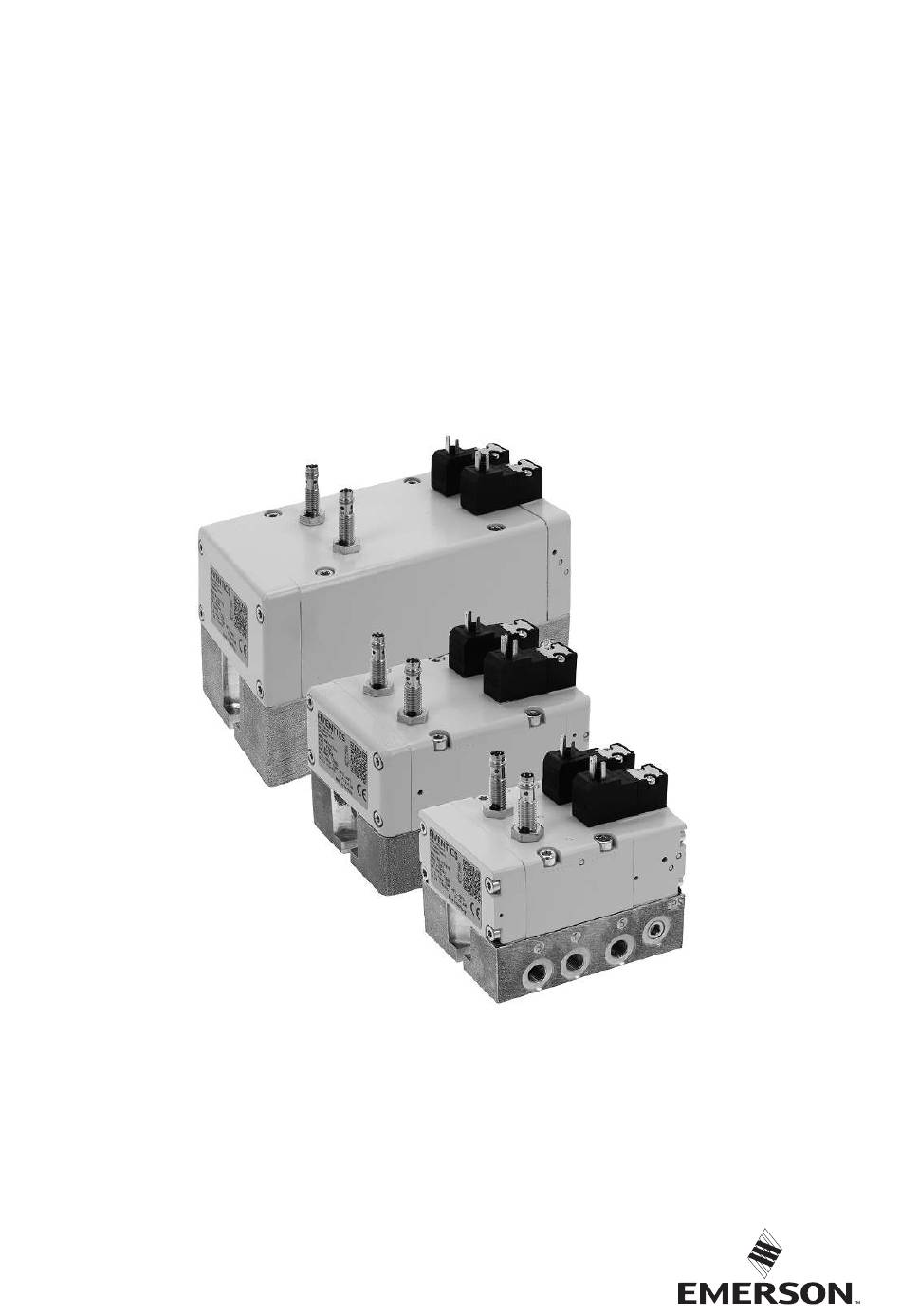

Distributeur de sécurité
Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Betriebsanleitung | Operating instructions | Notice d'instruction
Istruzioni per l'uso | Instrucciones de servicio
R412027221-BAL-001-AE
2024-08; Replaces:2023-07
DE/EN/FR/IT/ES
AVENTICS™ SV01/SV03/SV05
Sicherheitsventil
Safety valve
Distributeur de sécurité
Valvola di sicurezza
Válvula de seguridad
