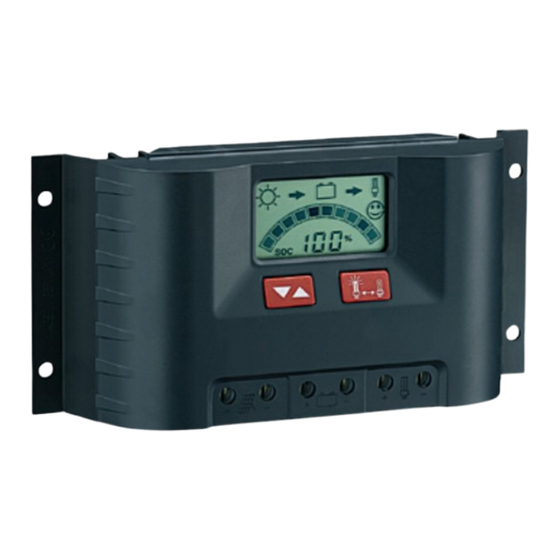

- Page 1 Manuel d’utilisation Régulateur de charge solaire 10 A / 15 A / 20 A / 30 A 739.705 | 11.10...
- Page 2 Table des matières Consignes de sécurité Symbole utilisé Consignes de sécurité générales Exclusion de la responsabilité Domaine d'utilisation Fonctions de protection du régulateur Installation Lieu de montage Raccordement du régulateur Mise à la terre Commande Affichage et éléments de commande Fenêtres d'affichage 6.2.1 Fenêtre de l'état de charge 6.2.2 Fenêtre d'affichage de la tension...
- Page 3 Consignes de sécurité 1.1 Symbole utilisé Les consignes de sécurité pour la protection des personnes sont représentées dans ce manuel par ce symbole. Les indications pour un fonctionnement en toute sécurité de l'instal- lation et du régulateur sont imprimées en caractères gras. 1.2 Consignes de sécurité...
- Page 4 Domaine d'utilisation Ce manuel décrit le fonctionnement et le montage d'un régulateur pour installations photovoltaïques destiné à la charge de batteries au plomb de 12 V ou 24 V pour les loisirs, les habitations, les commerces, les industries ainsi que les petites entreprises. Le régulateur de charge convient uniquement à...
- Page 5 solaire. Une diode de courant inverse supplémentaire n'est pas nécessaire. • Protection contre les surtensions et les sous-tensions Coupe immédiatement la sortie de charge en cas de tension trop basse ou trop haute de la batterie. • Protection contre surtempérature Une température trop élevée à...
- Page 6 5.2 Raccordement du régulateur Les panneaux solaires génèrent de l'électricité lorsqu'ils captent les rayons du soleil. La tension demeure à son niveau maximal même en cas de faible rayonnement. Procédez donc avec précaution et évitez toute formation d'étincelles pendant l'intégralité des travaux. Respectez les mesures de sécurité...
- Page 7 Commande L'écran représente un grand nombre de données en utilisant des symboles et des chiffres. Deux boutons permettent de commander l'ensemble des réglages et des fenêtres d'affichage. 6.1 Affichage et éléments de commande Fenêtre d'affichage pour informations système et messages d'erreur ...
- Page 8 6.2.1 Fenêtre de l'état de charge Affichage de l'état de charge, état jour / nuit et consommateur marche / arrêt. Le mode de service Commande en tension indique la tension de la batterie au lieu de la valeur de l'état de charge. Le mode de service Commande en tension avec jauge indique la tension de la batterie au format alphanumérique et sous forme...
- Page 9 6.2.8 Avertissement : protection contre les décharges profondes Les éléments suivants clignotent dans les divers modes de service en guise d'avertis- sement : • la jauge de l'état de charge (État de charge avec jauge) • la tension (Commande en tension) • la tension et la jauge de tension (Com- mande en tension avec jauge).
- Page 10 Fonctions Cette section décrit les fonctions fondamentales du régulateur de charge. Les options de menu correspondantes de la section Réglage du régulateur décrivent la commande de ces fonctions. 7.1 Calcul de l'état de charge Pendant son fonctionnement, le régulateur surveille différents paramètres (U et I) de la batterie qui lui permettent de calculer l'état de charge (SOC = state of charge) de la batterie.
- Page 11 7.5 Fonction aurore Cette fonction permet de définir un point d'enclenchement pour la sortie de charge la nuit ou en cas d'obscurité avant que la lumière du jour ne soit détectée. Un consommateur doit donc être mis en marche quelques heures avant l'aube.
- Page 12 Réglage du régulateur Les sections suivantes décrivent les différents réglages possibles pour le régulateur. 8.1 Appel et modification des réglages Une simple pression de la touche gauche pendant au moins 3 secondes vous per- met d'accéder à la première fenêtre de réglage (Mode de service). Une nouvelle pression de la touche gauche vous permet d'appeler différentes fenêtres.
- Page 13 Un code d'erreur s'affiche pendant quelques secondes (voir tableau ci-dessous). Procédez aux manipulations suivantes si un code autre que 000 s'affiche : Notez le code et transmettez-le au revendeur Steca qui se chargera d'analyser l'erreur. 10. ATous les segments sont affichés et masqués, puis la fenêtre d'auto- vérification s'affiche à...
- Page 14 Code Description Une fois le code 000 affiché, tous les segments LCD sont affichés et masqués. Le régulateur fonctionne correctement. Défaut sur l'entrée du panneau solaire. Causes éventuelles : • Le panneau solaire n'a pas été débranché avant de procéder au test.
- Page 15 à votre revendeur. Erreur de com- Vérifiez la fiche du connec- munication sur le teur de bord à 6 pôles, bus externe Steca l'alimentation en tension et le (connecteur de bord fonctionnement de l'extension à 6 pôles). externe.
- Page 16 Affichage Signification Cause possible / Solution Courant de charge Réduisez le courant de charge trop fort. Le courant par la sortie du consomma- du consommateur teur. autorisé pour le Le consommateur peut géné- régulateur a été rer des pointes de courant. dépassé, la sortie de Essayez de brancher à...
- Page 17 10 Garantie légale En vertu des dispositions législatives allemandes en vigueur, le client bénéfi- cie d'une garantie légale de 2 ans sur ce produit. Le vendeur est tenu de remédier à tout vice de fabrication et de matériau survenant pendant la période de garantie légale et entravant le bon fonc- tionnement du produit.
- Page 18 11 Caractéristiques techniques Sous réserve de modifications techniques effectuées par le fabricant. Caractéristiques électriques Tension de service 12 V ou 24 V ; détection auto- matique Plage de tension 12 V 6,9 V à 17,2 V Plage de tension 24 V 17,3 V à...
- Page 19 Activation de la régulation de charge Seuils d'activation des Commande état Commande en tension de charge types de charge Charge normale SOC ≥ 70 % ≥ 12,7 V ou ≥ 25,4 V Charge rapide 11,7 V à 12,7 V ou 40 % à 69 % 23,4 V à 25,4 V Charge d'égalisation SOC < 40 % <...
