3.2.6 Installation du B426
La centrale prend en charge un Module de communication Ethernet Conettix B426 pour la
connectivité Ethernet.
Réglage de l'adresse de bus :
Le commutateur d'adresse du Module de communication Ethernet Conettix B426 fournit la
valeur de l'adresse du module. Réglez l'adresse sur 6.
Après avoir réglé le commutateur d'adresse pour l'adresse appropriée, installez le module.
Montez le B426 dans la configuration de montage à trois trous du coffret à l'aide des vis et du
support de montage fournis.

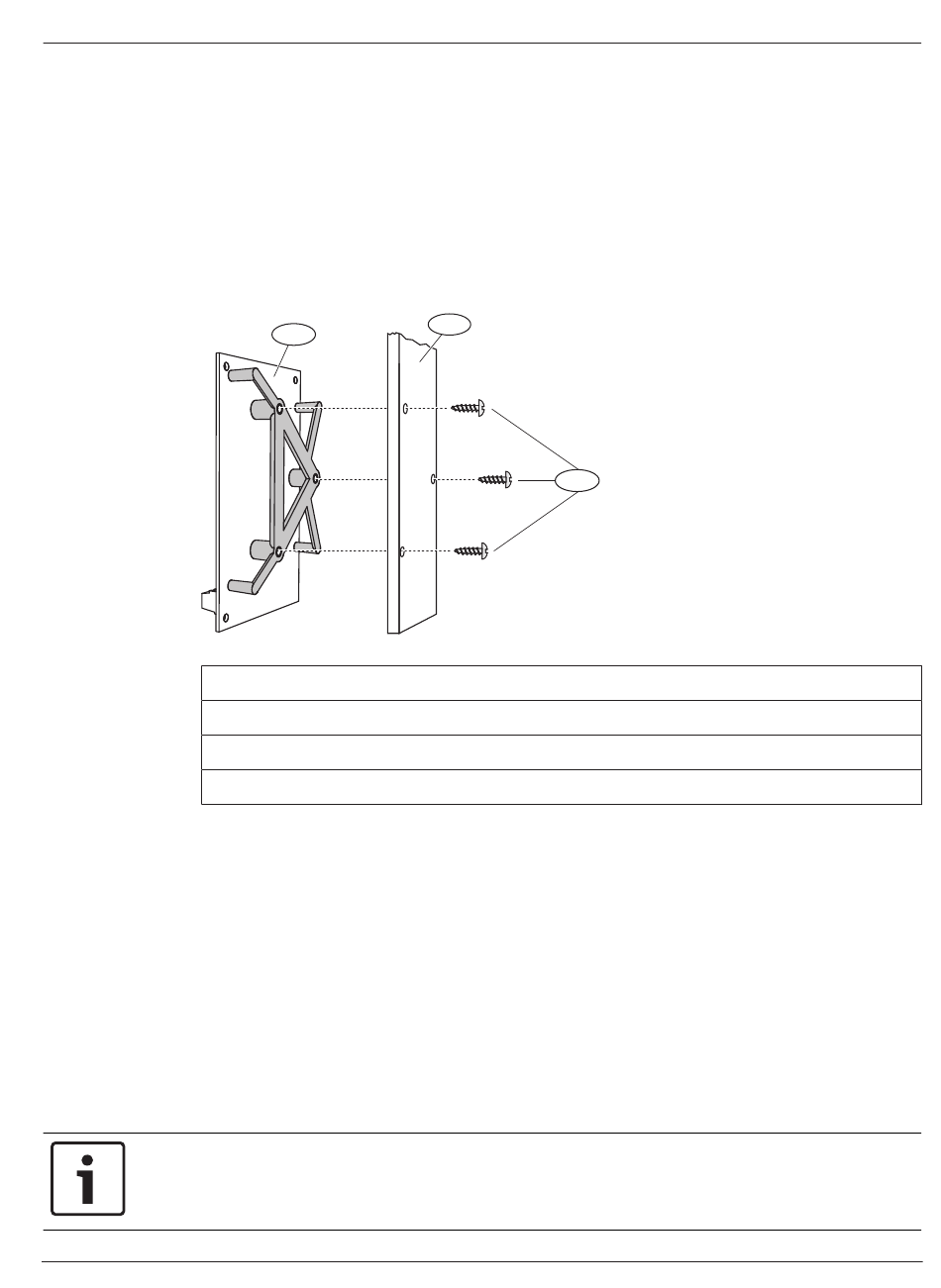

Figure 3.3: Montage du module
Légende ᅳ Description
1 ᅳ B426 avec le support de fixation installé
2 ᅳ Coffret
3 ᅳ Vis de montage (3)
3.2.7

Installation du module d'extension DX2010

La prend en charge jusqu'à trois modules d'extension d'entrée DX2010 pour les points 9 à 32.
Pour plus d'informations, consultez les Instructions d'installation DX2010 (Réf. : 49533).
1.
2.
3.
Bouclez les bornes TMPR et COM à l'aide d'un fil pour désactiver l'entrée d'autosurveillance
sur le module DX2010. Pour les options de câblage de point, voir la section Raccordement des
points, Page 32. Pour désactiver l'entrée d'autosurveillance sur le module DX2010, bouclez
les bornes TMPR et COM à l'aide d'un fil.
Remarque!
Dans une installation certifiée NF A2P, montez le module DX2010 sur un côté du boîtier de la
centrale, ou sur un côté de l'alimentation auxiliaire IPP-PSU-2A5.
