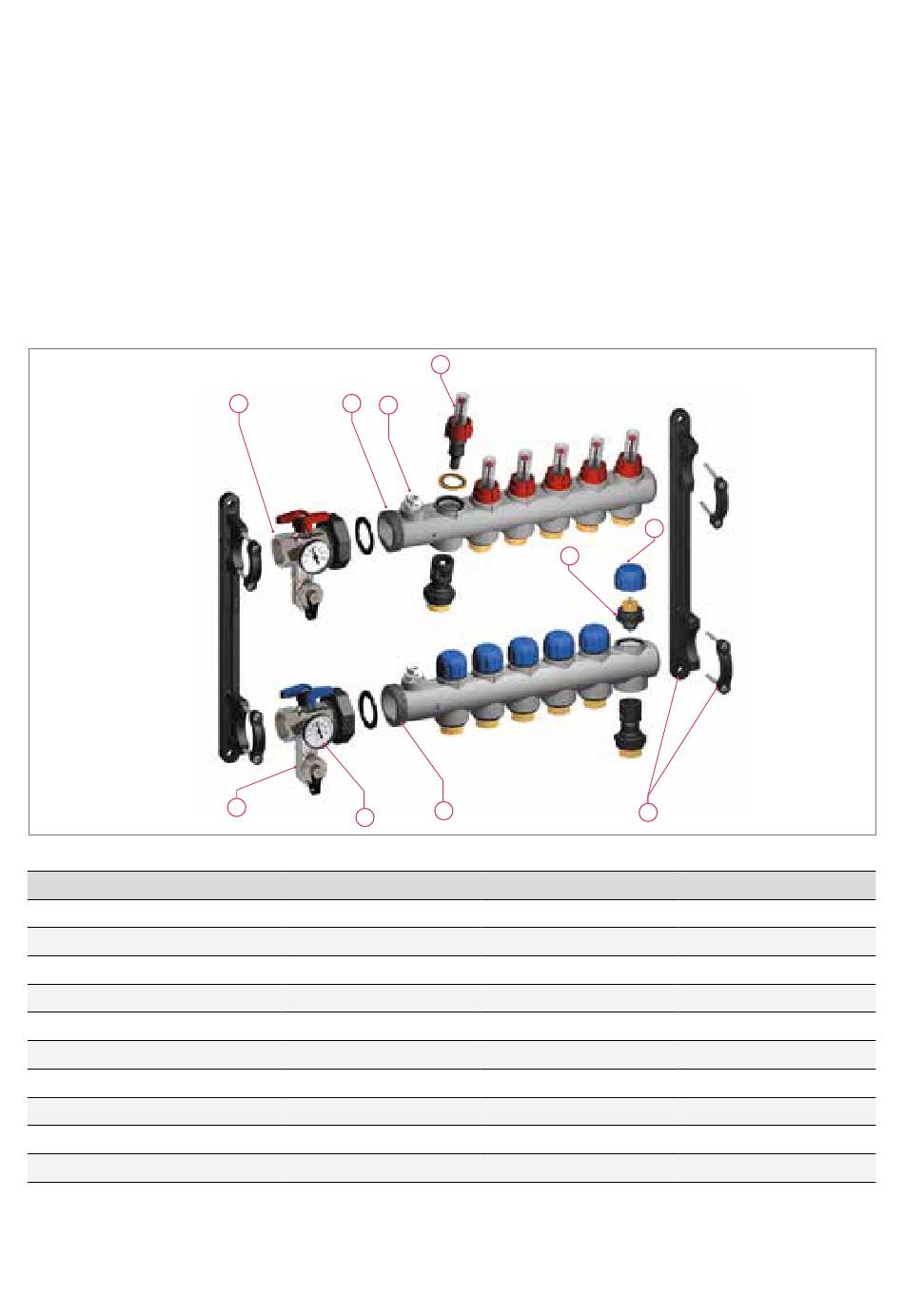

Assemblaggio - Componenti
Le valvole in ottone da 1", complete di termometro e e rubinetto di
carico/scarico orientabile, vengono fissate ai corpi monoblocchi di
mandata e ritorno tramite ghiera filettata. Ogni collettore assemblato
è sottoposto a severi test atti a garantirne la funzionalità e la tenuta al
passaggio dei fluidi.
Assembly - Components
The 1" brass heads complete with ball valve, air vent, thermometer
and adjustable load/drain cock are fastened to the one piece
supply and return block body by means of threaded ring nut. Each
assembled manifold undergoes strict tests to guarantee functionality
and fluid passage sealing.
Pos.
Descrizione
1
Valvola ottone 1"
2
Corpo mandata
3
Sfogo aria manuale
4
Flussimetro
5
Blocchetto termostatico
6
Maniglia regolazione
7
Rubinetto scarico
8
Termometro
9
Corpo ritorno
10
Staffe complete di viti e collari
1
2
3
7
8
Description
1" brass valve
Supply manifold
Manual air vent
Flow meter
Thermostatic block
Knob
Drain valve
Thermometer
Return manifold
Brackets
Samenstelling componenten
De 1" messing kogelkranen compleet met ontluchter, thermometer
en aftap/vulkraan zijn zowel op de primaire aanvoer als retourbalk
bevestigd door middel van een 2" wartelmoer. Elke samengestelde
verdeler ondergaat strenge controles om de functionaliteit en
vloeistofdichtheid te garanderen.
Composition des composants
Les vannes à bille 1" en lation, complet avec aérateur, thermomètre,
et vanne de vidange/remplissage sont fixés sur l'aller primaire et
également sur le boîtier de connexion retour au moyen d'un écrou-
raccord 2".
Chaque collecteur composé est soumis à des contrôles stricts pour
assurer la fonctionnalité et l'étanchéité.
4
5
9
Omschrijving
Messing kogelkraan 1"
Toevoerbalk
Ontluchter
Debietmeter
Retourventiel
Ventielknop
Vul- en aftappunt
Thermometer
Retourbalk
Muurbeugel incl. schroeven
6
10
Description
Vanne à bille en laiton 1"
Boîte de connexion aller
Aérateur
Débitmètre
Vanne de retour
Bouton de vanne
Vanne de remplissage/vidange
Thermomètre
Boîte de connexion retour
Support mural, vis y compris
