Maintenance
78
Attention !
• Avant de démarrer le travail, s' a ssurer que
l' a limentation de l' a ppareil est désactivée.
• Lors du dévissage de l' é crou à fentes (1), il faut
utiliser une clé à fourche pour maintenir la bague
de raccord process (5). Sinon, l' a daptateur (3) se
détachera de la bride.
Démontage du boîtier électronique
• Desserrer l' é crou à fentes (1) à l' a ide de la clé à
ergot.
• Tirer le boîtier desserré (2) avec le support de
boîtier vers le haut à partir de l' a daptateur (3) du
raccord process. Le support de boîtier reste fixé au
boîtier. Placer le boîtier sur le côté. Retirer
uniquement l' a daptateur de câble dans la version
"Capteur, séparé".
• Remplacer le joint torique (7) si nécessaire.
Référence : voir Device Viewer →  80
Démontage de la sonde à tige
• Dévisser l' a daptateur (3) du raccord process (bride
dans l' e xemple) : à l' a ide d' u ne clé à fourche (AF27),
dévisser l' a daptateur aux pans d' é crou et l' e xtraire
de la cuve avec la tige de sonde (max. 4 m).
• Serrer la tige de sonde (4) aux pans d' é crou ou
utiliser une pince.
Attention : Veiller à protéger la surface de la tige
de sonde polie ! Elle ne doit pas être endommagée
par des rayures ou des bosses.
• Dévisser l' a daptateur (3) de la tige de sonde (env.
12 tours vers la gauche) et retirer (connecteur
embrochable). La tige de sonde est vissée dans
l' i solateur de traversée avec un couple de 4,5 Nm.
• Les joints toriques (6) sur la tige de sonde et sur
l' a daptateur sont à présent librement accessibles et
peuvent être remplacés si nécessaire. La tige de
sonde et l' a daptateur peuvent être autoclavés.
Référence des joints toriques : voir Device Viewer
→  80
Montage de la sonde
Pour le montage, suivre la procédure de démontage
dans le sens inverse :
• Visser l' a daptateur (3) sur la tige de sonde (4) avec
un couple de 4,5 Nm.
• Visser l' a daptateur avec la tige de sonde dans le
raccord process de la cuve et le serrer avec un
couple de 20 Nm.
• Fixer le boîtier (2) avec le support de boîtier à
l' a daptateur et visser avec l' é crou à fentes (1) ;
couple de serrage 20 Nm.

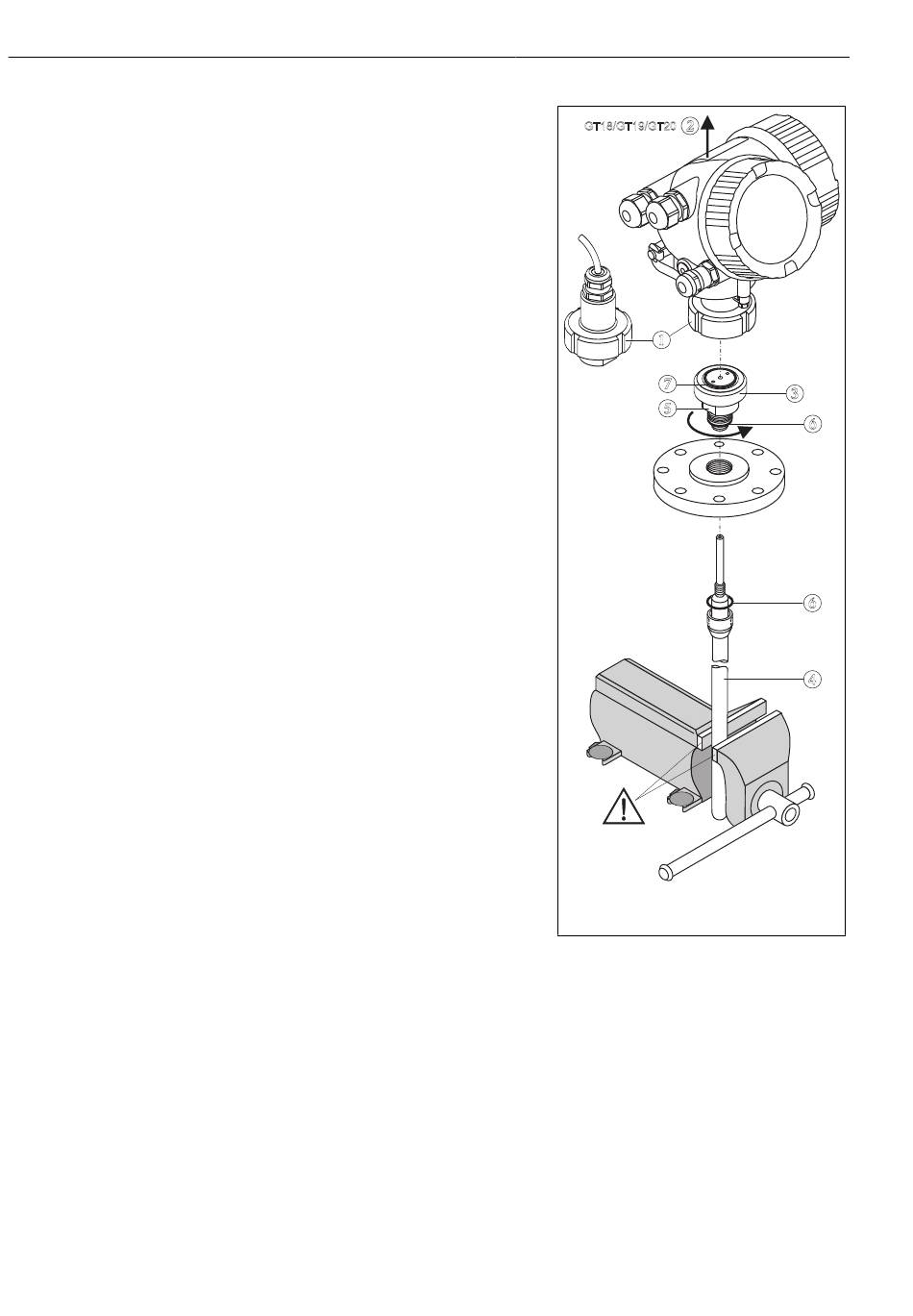

Levelflex FMP53 HART
2
GT18/GT19/GT20
1
7
5
Endress+Hauser
3
6
6
4
A0014988
