Niveau
Pression
Débit

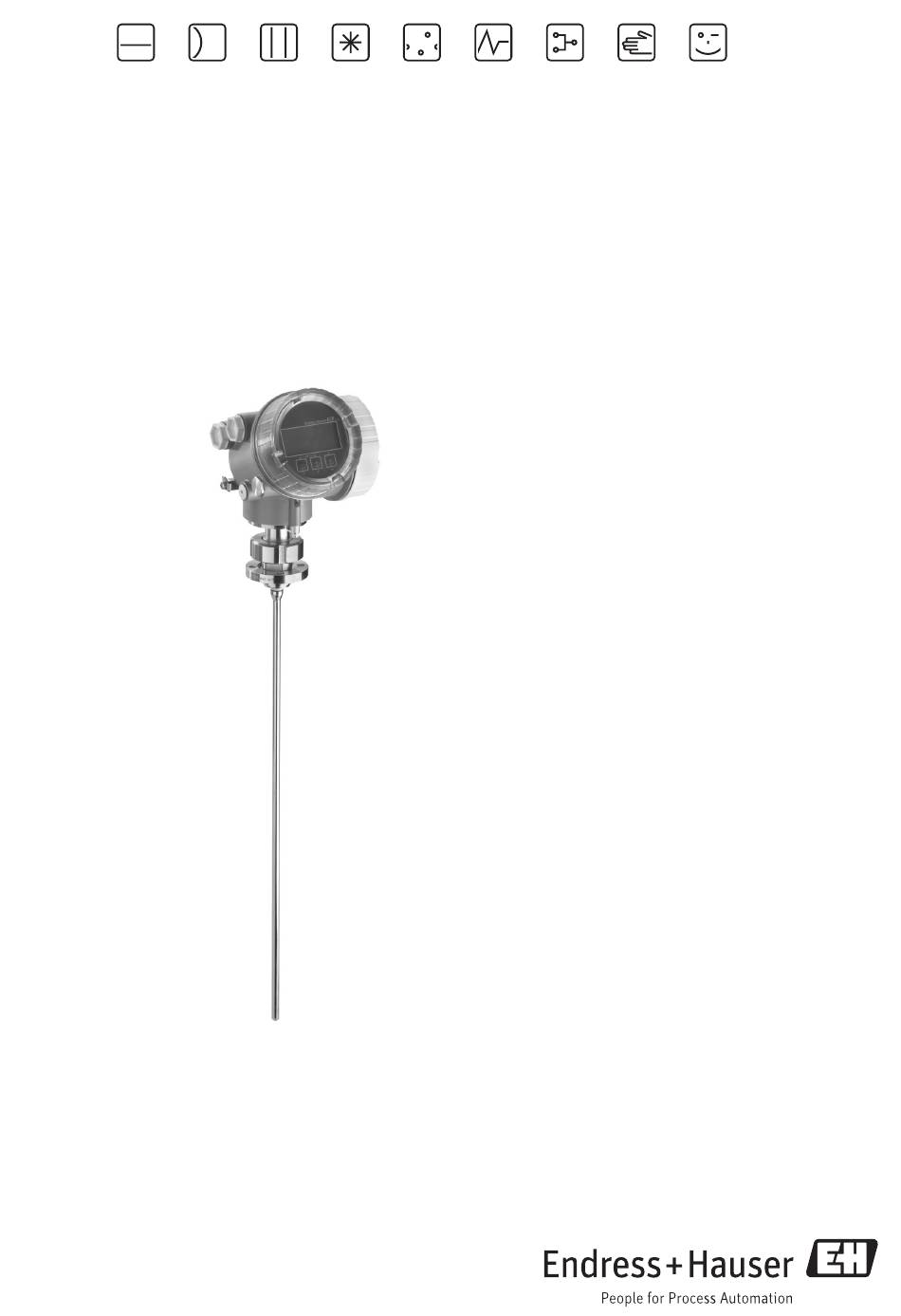

Information technique

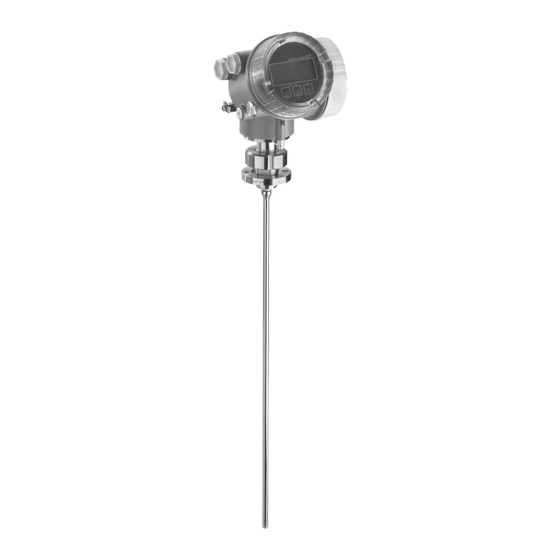

Levelflex FMP53
Radar de niveau filoguidé
Mesure de niveau sur liquides dans des applications hygiéniques
TI01002F/00/FR/13.11
71164274
Température
Analyse
Enregistreurs Systèmes
Domaines d'application
• FMP53 - appareil de qualité pour des exigences
maximales en matière d'hygiène. Conforme ASME
BPE et USP Class VI.
• Gamme de mesure jusqu'à 6 m (20 ft)
• Raccords process pour applications hygiéniques (Tri-
Clamp, 11864, adaptateur Ingold...)
• Gamme de température :
–20...+150 °C (–4...+302 °F)
• Gamme de pression : –1...16 bar (–14,5...232 psi)
• Différents protocoles de communication sont
disponibles pour l'intégration système :
– HART avec 4...20 mA analogique
– PROFIBUS PA (Profil 3.02)
• Utilisation pour surveillance du niveau (MIN, MAX,
gamme) jusqu'à SIL 3 (redondance homogène),
évaluation indépendante par le TÜV selon IEC 61508
Principaux avantages
• Mesure sûre, également :
– en cas de surface agitée et de formation de mousse
– en cas de fluctuations des propriétés du produit
– en cas de remplissage via tête d'injection
• Disponibilité élevée
• Mémoire de données intégrée
• Étalonnage en usine à la longueur de sonde
• Concept de commande intuitif, guidé par menu, en
langue nationale
• Possibilité d'intégration simple dans des systèmes
numériques de contrôle commande ou de gestion des
ressources
• Diagnostic précis d'appareil et de process pour une aide
à la décision rapide
• Agréments : ATEX, IEC Ex, CSA, FM
Compatibilité alimentaire : CoC (Certificate of
Compliance)
