6 Montage
6.1 Conditions de montage
6.1.1 Position de montage appropriée
1
A
C

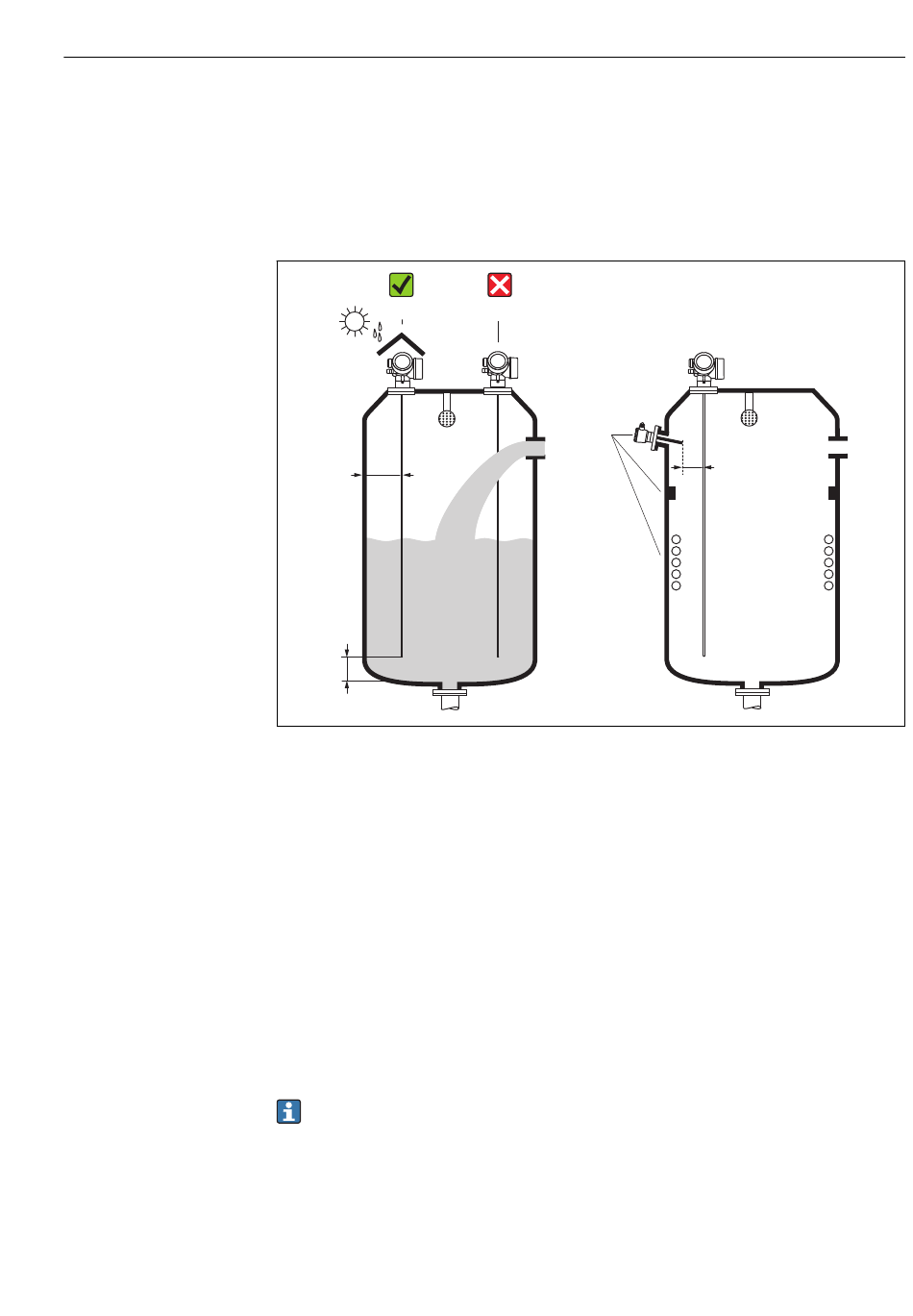

 3 Positions de montage
Espacement requis lors du montage
• Distance (A) entre les sondes à tige et la paroi de la cuve :
• Pour des parois métalliques lisses : > 50 mm (2 in)
• Pour des parois en plastique : > 300 mm (12 in) par rapport aux parties métalliques à
l' e xtérieur de la cuve
• Distance (B) entre les sondes à tige et les raccords internes (4) : > 300 mm (12 in)
• En cas d' u tilisation de plusieurs Levelflex :
Distance minimale entre les axes de capteur : 100 mm (3,94 in)
• Distance (C) entre l' e xtrémité de la sonde et le fond de la cuve : > 10 mm (0,4 in)
Conditions de montage supplémentaires
• Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au
moyen d' u n capot de protection climatique (1).
• Ne pas monter la sonde dans la veine de remplissage (2).
Lors du montage du boîtier dans une cavité (p. ex. dans un plafond en béton),
respecter une distance minimale de 100 mm (4 in) entre le couvercle du
compartiment de raccordement / compartiment de l' é lectronique et la paroi. Sinon le
compartiment de raccordement / compartiment de l' é lectronique ne sera plus
accessible après le montage.
2
3
Montage
B
A0014130
